A2410PG

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, 1系列, 面板安装, 最大负载电流10 A, 最大负载电压280V有效值
供应商型号: 3582965
供应商: 海外现货
标准整包数: 1

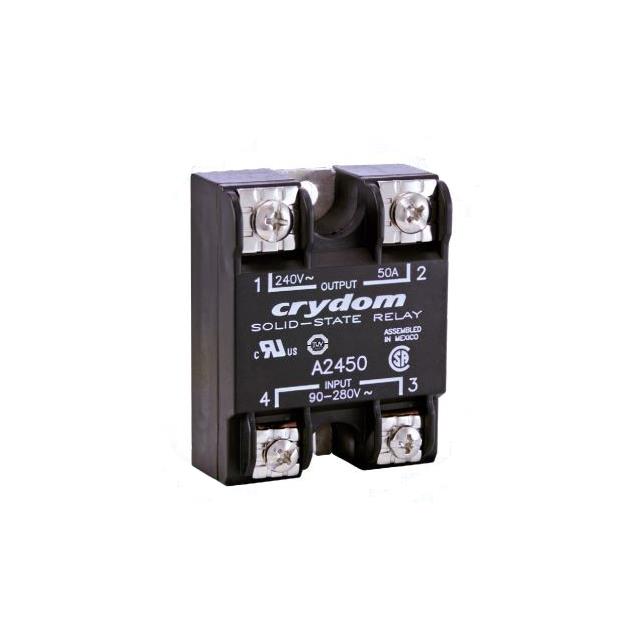

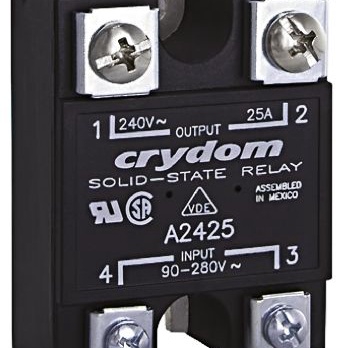

SENSATA TECHNOLOGIES 固态继电器 A2410PG

A2410PG概述

    # 高效固态继电器产品技术手册

    产品简介


    Sensata Technologies推出的Panel Mount系列固态继电器(Solid State Relay, SSR)是一种高效能电子开关元件,适用于工业控制、自动化系统和能源管理等领域。此系列产品支持多种电压输入(3-32 VDC或90-280 VAC),并具有出色的过载能力和广泛的电流等级选择(从10A到125A)。SSR采用SCR输出设计,能够处理重工业负载,同时提供零电压和瞬时导通两种模式选项。凭借UL、CSA、TUV认证以及CE合规性,该产品广泛应用于需要高可靠性和稳定性的场合。

    技术参数


    以下是该系列固态继电器的主要技术参数:
    | 参数名称 | 值 |

    | 输出额定电流 | 10A至125A |
    | 工作电压范围 | 24-280 VAC |
    | 输入控制电压 | 3-32 VDC或90-280 VAC |
    | 最小输入电流 | 7 mA |
    | 最大输入电流 | 20 mA |
    | 最大断态漏电流 | ≤5 mArms |
    | 最大瞬时浪涌电流 | 125A@1/2周期 |
    | 热阻(结点至外壳) | ≤1.5°C/W |
    | 绝缘强度 | 4000 Vrms(输入/输出/基板) |
    | 工作温度范围 | -40°C 至 80°C |
    | 存储温度范围 | -40°C 至 125°C |

    产品特点和优势


    1. 多用途适配性:支持AC和DC控制模式,适应复杂电气需求。
    2. 高效散热设计:直接功率引线框架和环氧树脂自由设计确保高热效率。
    3. 强抗干扰能力:符合EMC Level 3标准,可有效抑制电磁干扰。
    4. 多样化选项:提供LED指示灯、“G”选项绝缘电阻、快速连接终端等附加功能。
    5. 高可靠性:MTBF长达百万小时以上,适合长期工业运行。

    应用案例和使用建议


    应用场景:
    - 控制工业电机、加热器或风扇。
    - 管理照明系统或暖通空调设备。
    - 应用于光伏逆变器或电池管理系统。
    使用建议:
    - 为避免过热,需根据负载电流情况加装适当的散热器。
    - 在瞬时导通模式下,务必避免使用容性负载以防止触发不稳定。
    - 在安装时遵循推荐扭矩值,以保证良好的电气接触和机械稳定性。

    兼容性和支持


    - 兼容性:可与其他标准工业控制器无缝集成,支持螺纹接头和快速连接等多种接口。
    - 支持服务:Crydom技术支持团队提供全面的产品咨询和技术文档下载服务,帮助客户优化系统设计。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出不响应 | 检查输入电压是否正常,调整控制信号。 |
    | 负载过载保护 | 安装适当容量的保险丝或加大散热片面积。 |
    | 过早老化 | 检查环境温湿度是否符合要求,必要时改善散热。|

    总结和推荐


    总体而言,Sensata Technologies的Panel Mount系列固态继电器凭借卓越的技术指标、灵活的应用场景和良好的性价比,在工业控制领域展现出强大的竞争力。尤其适用于对高负载和高性能有严格要求的应用场合。因此,我们强烈推荐此款产品作为高端工业继电器的理想选择。

A2410PG参数

参数
控制电压 90V~280V(AC)
开关功能 -
最大导通电阻 -
负载电流额定值 10A
输出类型 AC,过零
负载电压 24V~280V
输入电压 90V~280V
长*宽*高 58.4mm*45.7mm*22.9mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

A2410PG厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

A2410PG数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES A2410PG A2410PG数据手册

A2410PG封装设计

查看详情并下载
Symbol
Footprint
3D Model
