84137112

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, GN系列, 面板安装, 最大负载电流10 A 有效值, 最大负载电压660 V 交流
供应商型号: 558-84137112
供应商: Mouser
标准整包数: 1

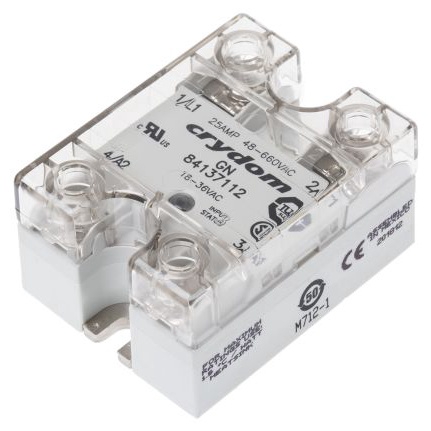

SENSATA TECHNOLOGIES 固态继电器 84137112

84137112概述

    GN Series 交流固态继电器产品技术手册

    1. 产品简介


    GN系列交流固态继电器(AC SSRs)是一种高效的电子控制设备,适用于各种工业自动化及控制系统。该系列产品通过光电耦合方式实现电气隔离,支持广泛的电压输入范围,同时提供多种电流等级选择,能够满足不同应用场合的需求。主要应用于自动化生产线、电机控制、照明系统、加热控制等领域。

    2. 技术参数


    - 额定电流:10A至125A
    - 输出电压:24-280VAC 和 48-660VAC
    - 控制电压:
    - DC输入:3-32VDC
    - AC输入:90-280VAC 或 18-36VAC
    - 绝缘强度:输入/输出/基座之间4000Vrms(50/60Hz)
    - 环境温度:-40°C 至 80°C
    - 存储温度:-40°C 至 125°C
    - 湿度:最高93%非冷凝
    - 重量:约72克
    - 接线端子扭矩范围:
    - 输入端子:13-15英寸磅(1.5-1.7牛米)
    - 输出端子:18-20英寸磅(2-2.2牛米)
    - SSR安装螺丝:18-20英寸磅(2-2.2牛米)

    3. 产品特点和优势


    - 电流自触发功能:在特定电压范围内可自动触发,无需外部控制信号。
    - 高可靠性:MTBF(平均故障间隔时间)在40°C环境下可达11,641,553小时。
    - EMC认证:符合EMC标准Level 3,确保设备在电磁环境中稳定运行。
    - 安全设计:具备IP20触控安全盖,减少意外接触风险。
    - 高集成度:集成LED状态指示灯,便于维护和监控。

    4. 应用案例和使用建议


    - 应用场景:适合用于工业自动化生产线、照明控制、加热控制、电机控制等场合。
    - 使用建议:
    - 使用时应考虑散热问题,确保设备能在指定温度范围内正常工作。
    - 安装时务必按照推荐扭矩值紧固接线端子,以保证连接可靠。
    - 在安装前确保所有电源已切断,并确认所有连接无误后方可开启电源。

    5. 兼容性和支持


    - 兼容性:GN系列SSR可以与其他标准工业控制器和传感器兼容,便于集成到现有系统中。
    - 支持和服务:提供全面的技术支持服务,包括电话咨询、在线支持和现场技术支持。

    6. 常见问题与解决方案


    - 问题:启动时出现异常电压波动。
    - 解决方案:检查电源输入是否稳定,确保负载侧没有短路或过载情况。
    - 问题:长期使用后发现发热严重。
    - 解决方案:增加散热措施,确保设备处于推荐的工作温度范围内。
    - 问题:LED指示灯不亮。
    - 解决方案:检查输入电压是否正确,确认输入电路连接无误。

    7. 总结和推荐


    GN系列交流固态继电器以其宽广的电压范围、可靠的电流控制能力和卓越的安全性能,成为众多工业应用的理想选择。经过综合评估,强烈推荐这款产品给需要高效、可靠固态继电器的客户。确保在安装和使用过程中严格遵守手册中的安全指导,以达到最佳效果。更多详细信息,请访问[Crydom官网](http://www.crydom.com)。

84137112参数

参数
输入电压 18V~36V(AC)
控制电压 18V~36V(AC)
开关功能 -
最大导通电阻 -
负载电流额定值 25A
输出类型 AC,过零
负载电压 48V~660V
长*宽*高 44.5mm*30.9mm*57.3mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

84137112厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

84137112数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES 84137112 84137112数据手册

84137112封装设计

查看详情并下载
Symbol
Footprint
3D Model
