CWA48125E

产品分类: 固态继电器
产品描述: AC,过零 48V~660V 125A 18V~36V(AC) 底座安装,螺纹安装
供应商型号: Q-CWA48125E
供应商: 期货订购
标准整包数: 20

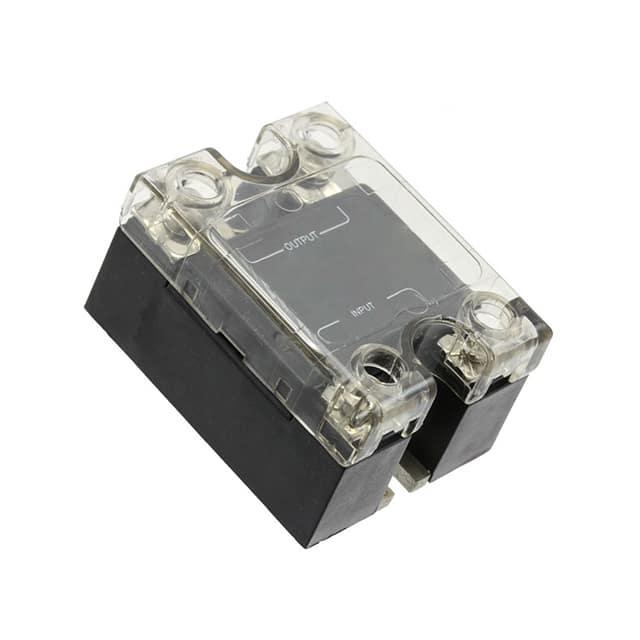

SENSATA TECHNOLOGIES 固态继电器 CWA48125E

CWA48125E概述

    # CW48 Series 固态继电器技术手册

    产品简介


    CW48系列固态继电器是一款高性能的电子元件,广泛应用于各种工业负载控制领域。该系列产品采用SCR(硅控整流器)输出,具有从10A到125A的电流范围,可处理高达660VAC的电压。内置LED状态指示灯,便于实时监控继电器的工作状态。此外,该系列继电器通过了UL/CSA/TUV认证,并符合CE标准,确保了其安全性和可靠性。

    技术参数


    - 额定电流范围:10A至125A @ 48-660VAC
    - 控制方式:AC或DC控制,具备通用AC/DC控制功能
    - 过压保护:选配P选项可实现过压保护
    - 输入电压:4-32VDC(D选项),90-280VAC(A选项),18-36VAC(AxxxxE选项),20-48VDC/20-280VAC(U选项)
    - 最大逆向电压:-32VDC
    - 开关类型:零电压启动(默认)或瞬时启动(-10选项)
    - 最高负载电流:125A
    - 最大关断漏电流:1mArms
    - 最高结温至外壳热阻:0.11°C/W
    - 抗电磁干扰等级:EMC Level 3

    产品特点和优势


    - 多功能控制选项:支持多种控制电压,适用于不同的应用需求。
    - 高可靠性:通过多项国际认证,保证了产品的稳定性和耐用性。
    - 增强的机械设计:使用改进的SEMS螺丝和垫圈,并配备防旋转屏障,提高安全性。
    - IP20触摸安全盖:提供额外的安全防护,减少意外触电的风险。

    应用案例和使用建议


    应用案例
    - 工业自动化:CW48系列可用于各类工业控制系统,例如电机控制、照明系统等。
    - 楼宇自动化:在智能家居系统中作为智能开关,用于控制电灯、风扇等家电设备。
    - 数据中心:用于数据中心的电力管理系统,确保精确控制各负载的供电。
    使用建议
    - 散热管理:在高负载电流条件下,需要额外的散热措施以防止过热。
    - 正确接线:严格按照接线图进行连接,避免错误接线导致设备损坏。
    - 防护措施:操作前务必断开所有电源,并按照警告标志正确安装和维护。

    兼容性和支持


    - 与其他元件的兼容性:CW48系列可以与其他标准规格的电气设备和组件配合使用。
    - 技术支持:如需了解更多详细信息或订购特定型号,请联系Crydom的技术支持团队。

    常见问题与解决方案


    1. Q: 如何判断继电器是否正常工作?
    - A: 可以通过观察LED状态指示灯的状态来判断,如果指示灯亮起,则表示继电器处于工作状态。
    2. Q: 继电器如何正确接地?
    - A: 接地应当牢固可靠,避免接触不良导致的故障。确保所有接地线都正确连接到指定的接地端子。
    3. Q: 如何进行故障排查?
    - A: 如果发现异常情况,首先检查接线是否正确,其次确认电源电压是否符合规定,最后检查是否有过载现象。如仍无法解决,请联系技术支持获取帮助。

    总结和推荐


    总体来看,CW48系列固态继电器是一款高性能且可靠的电子元件,适用于多种工业和商业应用。其丰富的技术规格和良好的性能使其在市场上具有较高的竞争力。对于需要精确控制和高效能的场合,我们强烈推荐使用这款产品。然而,需要注意的是,任何高电流和高电压的设备都需要严格遵守操作规范,以确保使用安全。
    希望这份技术手册能够帮助您更好地了解CW48系列固态继电器的特点及其应用,如有任何疑问或需求,欢迎随时联系我们。

CWA48125E参数

参数
输入电压 18V~36V(AC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 125A
输出类型 AC,过零
负载电压 48V~660V
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

CWA48125E厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

CWA48125E数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES CWA48125E CWA48125E数据手册

CWA48125E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 200.9125 ¥ 1647.4825
库存: 2000
起订量: 20 增量: 20
交货地:
最小起订量为:20
合计: ¥ 32949.65
