HDC200A120H

产品分类: 固态继电器
产品描述: DC 7V~150V 120A 90V~140V(AC) 底座安装,螺纹安装,铰轴安装
供应商型号: Q-HDC200A120H
供应商: 期货订购
标准整包数: 2

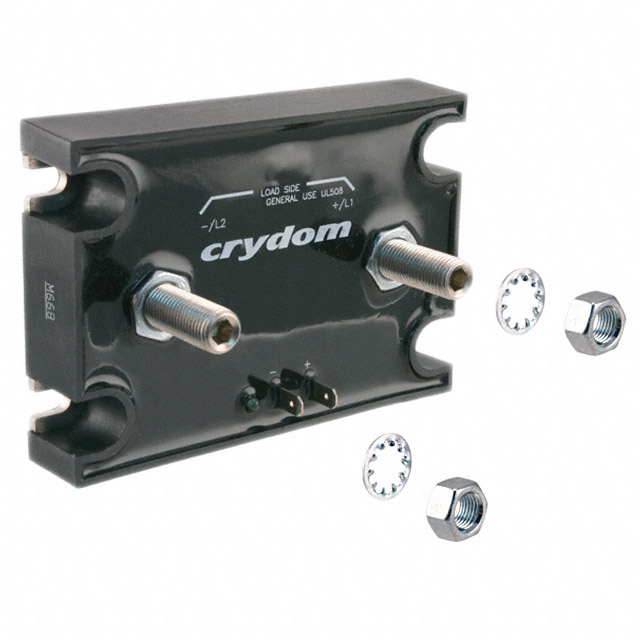

SENSATA TECHNOLOGIES 固态继电器 HDC200A120H

HDC200A120H概述

    HDC系列固态继电器技术手册

    1. 产品简介


    HDC系列固态继电器是专为高电流和高电压应用设计的高性能继电器。其主要功能包括快速响应、低导通电压和宽泛的工作温度范围。这些继电器广泛应用于工业自动化、电机控制、加热控制等领域,能够有效地提高系统的可靠性和效率。

    2. 技术参数


    以下是HDC系列固态继电器的主要技术规格:
    | 参数 | 120A | 160A |
    |
    | 额定电流(安培) | 120 | 160 |
    | 额定电压(直流) | 150 V | 150 V |
    | 控制电压范围(直流) | 4.5-32 Vdc | - |
    | 控制电压范围(交流) | - | 90-140 Vac |
    | 堵塞电压(直流) | 200 V | 200 V |
    | 最小负载电流(毫安) | 2.5 | 2.5 |
    | 最大瞬时电流(10ms) | 1200 A | 1600 A |
    | 最大断态漏电流(额定电压) | 0.2 mA | 0.2 mA |
    | 最大导通电压降(额定电流) | 0.72 V | 0.64 V |
    | 热阻(结到壳) | 0.25 °C/W | 0.23 °C/W |
    | 最大导通电阻(额定电流) | 6.0 mΩ | 4.0 mΩ |
    | 输出终端螺母扭矩范围 | 225-300 in-lb (25.4-33.9 Nm) | 225-300 in-lb (25.4-33.9 Nm) |

    3. 产品特点和优势


    HDC系列固态继电器具有以下显著特点和优势:
    - 高可靠性:高达120A和160A的额定电流,能够在高负载环境下稳定工作。
    - 快速响应:微秒级别的开闭时间,确保系统的即时响应能力。
    - 低导通电压:最低可达0.64V的导通电压,有效降低能耗。
    - 多种控制方式:支持直流和交流控制,适用于各种应用场景。
    - 耐候性强:工作温度范围为-30°C至80°C,存储温度范围为-40°C至125°C。

    4. 应用案例和使用建议


    HDC系列固态继电器适用于多种工业场景,如电机控制、加热控制、电源管理等。例如,在电动机控制中,HDC系列继电器可以实现精确的电流控制,确保设备平稳运行。使用建议如下:
    - 在高电流应用中,确保良好的散热措施,以避免过热。
    - 使用过程中定期检查接线端子的紧固情况,确保电气连接的可靠性。
    - 根据具体应用场景选择合适的控制电压范围。

    5. 兼容性和支持


    HDC系列固态继电器支持与标准控制电路的无缝集成,并符合国际电工委员会(IEC)的标准规范,包括IEC 62314、IEC 61000-4-2/4-4/4-5。制造商提供了详尽的技术支持和售后服务,帮助用户解决使用过程中的问题。

    6. 常见问题与解决方案


    - 问题1:设备频繁跳闸。
    - 解决方案:检查负载电流是否超过额定值,确认散热措施是否到位。
    - 问题2:继电器不能正常启动。
    - 解决方案:检查控制电压是否在规定的范围内,确认输入电流是否达到最小值。
    - 问题3:输出电压异常。
    - 解决方案:检查接线是否正确,确认热管理措施是否有效。

    7. 总结和推荐


    综上所述,HDC系列固态继电器以其高可靠性、快速响应和宽泛的工作范围在工业应用中表现出色。无论是电机控制还是电源管理,这款继电器都是理想的选择。建议在需要高可靠性和高效能的应用中考虑使用HDC系列固态继电器。

HDC200A120H参数

参数
输出类型 DC
负载电压 7V~150V
输入电压 90V~140V(AC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 120A
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

HDC200A120H厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HDC200A120H数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HDC200A120H HDC200A120H数据手册
