CKRD4810

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, DIN 导轨, 最大负载电流10 A rms, 最大负载电压530 V 交流
供应商型号: 3617831
供应商: 欧时
标准整包数: 1

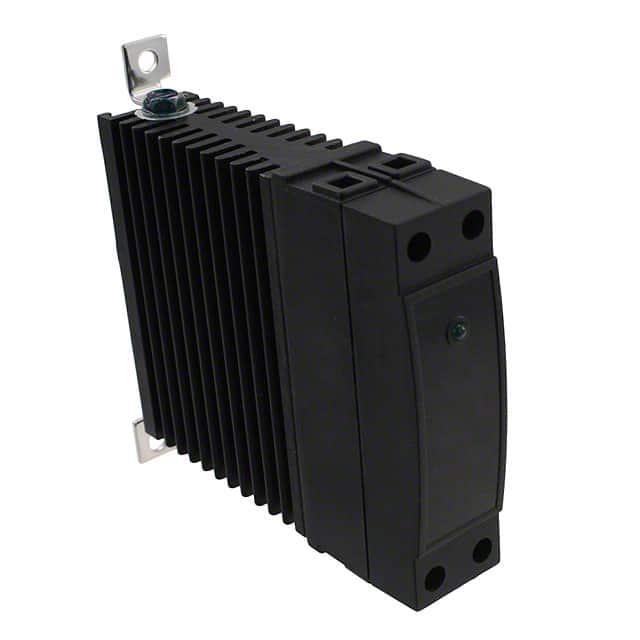

SENSATA TECHNOLOGIES 固态继电器 CKRD4810

CKRD4810概述

    CKR48系列固态继电器技术手册

    产品简介


    CKR48系列固态继电器是由Sensata Technologies, Inc.生产的一款高性能固态继电器。它适用于各种工业控制场合,包括自动化设备、机械设备、仪器仪表等。该系列继电器支持直流和交流控制方式,可广泛应用于负载切换、电机控制等领域。

    技术参数


    - 输出规格
    - 电流范围:10A至30A
    - 额定电压:48-530VAC
    - 瞬时过压保护:1200Vpk
    - 最大断开状态漏电流:10mArms
    - 最小断开状态dv/dt:2V/μsec(10A),500V/μsec(20A和30A)
    - 最大负载电流:10A、20A、30A
    - 最小负载电流:0.15A
    - 最大浪涌电流:120Apk(10A),250Apk(20A),1200Apk(30A)
    - 最大通态电压降:1.6Vpk
    - 最大熔断I²t:60A²s(10A),260A²s(20A),6000A²s(30A)
    - 最小功率因数:0.5
    - 输入规格
    - 控制电压范围:4.0-32VDC,110-280Vrms,90-140Vrms,18-36Vrms
    - 最小开启电压:4.0VDC,110Vrms,90Vrms,18Vrms
    - 必须关断电压:1.0VDC,10Vrms,10Vrms,4.0Vrms
    - 典型输入电流:4mA(4.0-32VDC),8-12mA(110-280Vrms),5mA(90-140Vrms),10mA(18-36Vrms)
    - 最大开启时间:3半周期(4.0-32VDC),1/2周期(其他)
    - 最大关闭时间:1/2周期
    - 一般规格
    - 绝缘强度:4000Vrms
    - 最小绝缘电阻:10^9Ω
    - 最大电容:8pF
    - 工作温度范围:-40至80℃
    - 存储温度范围:-40至125℃
    - 重量:10oz(280g)

    产品特点和优势


    CKR48系列固态继电器具有以下独特功能和优势:
    - 高可靠性:支持高达30A的负载电流,适用于重工业负载。
    - 紧凑设计:仅22.5mm宽的Slim封装,节省空间。
    - 灵活控制:支持直流和交流控制,满足多种应用需求。
    - 指示灯:LED输入状态指示,方便监控运行状态。
    - 零电压或瞬时开关:适用于不同类型的负载。

    应用案例和使用建议


    - 工业自动化:用于自动化生产线上的设备控制,如机器人、输送带等。
    - 电机控制:用于电动机启动和停止控制,确保平稳操作。
    - 照明控制:用于智能建筑中的灯光控制。
    使用建议:
    - 在安装时务必遵循正确的扭矩值要求,以确保良好的连接。
    - 确保负载不超过额定电流,避免损坏设备。

    兼容性和支持


    CKR48系列固态继电器支持多种控制电压,如4.0-32VDC、110-280Vrms、90-140Vrms、18-36Vrms。此外,厂商提供了详尽的技术支持和售后服务,帮助客户解决问题并提供必要的指导。

    常见问题与解决方案


    - 问题:继电器无法正常工作。
    - 解决方案:检查输入电压是否符合要求,确认接线正确。
    - 问题:负载电流过高导致继电器烧毁。
    - 解决方案:确保负载电流不超过额定值,安装适当的保险丝或断路器。
    - 问题:继电器温度过高。
    - 解决方案:确保良好的散热条件,不要堵塞继电器的通风孔。

    总结和推荐


    CKR48系列固态继电器是一款功能强大且可靠性高的产品,特别适合工业自动化和重型工业应用。其紧凑的设计、灵活的控制选项和广泛的兼容性使其在市场上具有较高的竞争力。强烈推荐购买并使用此系列产品。

CKRD4810参数

参数
最大导通电阻 -
负载电流额定值 10A
输出类型 AC,过零
负载电压 48V~530V
输入电压 4V~32V(DC)
控制电压 4V~32V(DC)
开关功能 -
长*宽*高 81.9mm*22.5mm*99mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

CKRD4810厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

CKRD4810数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES CKRD4810 CKRD4810数据手册

CKRD4810封装设计

查看详情并下载
Symbol
Footprint
3D Model
