HS103

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器散热器, 面板安装
供应商型号: CC1701-ND
供应商: Digi-Key
标准整包数: 1

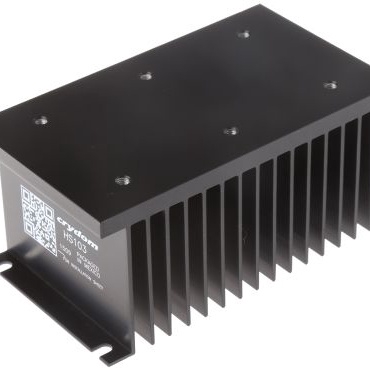

SENSATA TECHNOLOGIES 固态继电器 HS103

HS103概述

    # HS103系列散热器技术手册

    产品简介

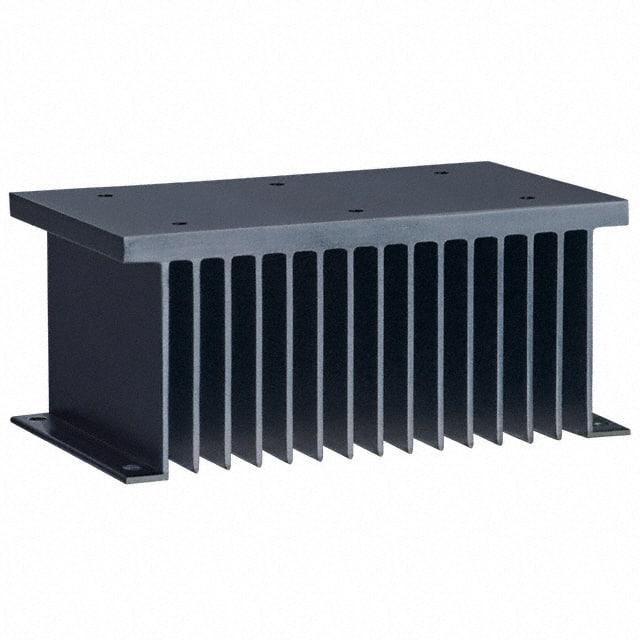

    HS103系列散热器是一款专为功率管理设计的高效散热解决方案。它适用于单个或多个固体状态继电器(SSR),如单个或双个SSR,甚至是三相SSR。HS103系列散热器可通过DIN导轨或面板安装,从而提供灵活且方便的安装方式。其高效率的散热性能确保了设备运行稳定,延长了使用寿命。

    技术参数


    基本规格
    - 型号: HS103DR
    - 重量: 1.20 lbs / 544 g
    - 材质: 铝合金
    - 表面处理: 黑色阳极氧化
    - 热阻抗: 1.0°C/W
    - 允许安装的SSR类型: 单个或多个单/双SSR,或一个三相SSR
    安装尺寸
    - 外形尺寸: 6.0 x 2.4 x 5.2 in / 152.4 x 61.0 x 132.1 mm
    - 重量: 1.20 lbs / 544 g
    - 表面面积: 227 in² / 1470 cm²
    - 螺钉扭矩: 15-20 in-lbs / 1.7-2.2 N-m
    材料与机械特性
    - 接受风扇尺寸: 2-40 mm
    - 允许的SSR孔/螺纹数量: 6个
    - 允许的SSR尺寸: 单个或多个单/双SSR,或一个三相SSR
    - 允差: ±0.02 in / 0.5 mm

    产品特点和优势


    特殊功能
    HS103系列散热器采用黑色阳极氧化铝材料,不仅美观,还具有优秀的防腐蚀能力。其热阻仅为1.0°C/W,这表明其散热性能非常优秀,能够快速带走大量热量,从而保持电子元件的正常运行。
    市场优势
    - 高效的热管理: 高效的散热设计确保了电子元件在高温环境下仍能稳定运行。
    - 多种安装方式: 可通过DIN导轨或面板安装,提高了安装的灵活性。
    - 广泛的适用范围: 适合单个或多个SSR的安装需求,应用范围广泛。
    - 安全性: 符合国际安全标准,提供了可靠的保护措施,避免了电击和其他安全隐患。

    应用案例和使用建议


    实际应用
    HS103系列散热器广泛应用于工业自动化、电力系统、交通信号灯等领域,尤其是需要高效散热的场合。例如,在电力转换和分配系统中,该散热器可有效保护电子元件免受过热损害,确保系统的可靠运行。
    使用建议
    - 安装时注意安装扭矩: 确保在安装过程中按照规定的扭矩值拧紧螺钉,以保证散热器的稳固安装。
    - 定期检查: 定期检查散热器的状态,确保其良好的散热效果。如果发现有任何异常现象,应及时进行维护或更换。
    - 避免高温环境: 在安装过程中尽量避免将散热器置于高温环境中,以减少热损失并提高散热效率。

    兼容性和支持


    HS103系列散热器兼容多种不同类型的电子元件,特别是各种固体状态继电器(SSR)。此外,制造商提供了详细的安装指导和技术支持,确保用户在安装和使用过程中得到充分的支持。

    常见问题与解决方案


    问题1:安装后散热器温度仍然过高
    解决方案: 检查是否有足够的空间使空气流通,以确保散热器能够有效地散发热量。另外,可以考虑增加风扇辅助散热。
    问题2:安装螺钉扭矩不达标
    解决方案: 使用准确的扭矩扳手,确保螺钉安装扭矩达到要求值。避免因过度拧紧或不足而影响散热器的性能。
    问题3:安装位置不佳
    解决方案: 确认安装位置是否正确,散热器应靠近电子元件以实现最佳散热效果。如果需要调整位置,重新定位散热器以确保散热器紧贴电子元件。

    总结和推荐


    综上所述,HS103系列散热器以其高效的热管理能力和多种安装方式成为理想的散热解决方案。它在广泛的应用场景中表现出色,确保了电子元件在高负荷条件下仍能稳定运行。如果你正在寻找一款高效可靠的散热器,我们强烈推荐HS103系列散热器。

HS103参数

参数
负载电压 -
输入电压 -
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 -
输出类型 -
安装方式 面板安装
零件状态 在售
包装方式 散装

HS103厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HS103数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HS103 HS103数据手册

HS103封装设计

查看详情并下载
Symbol
Footprint
3D Model
