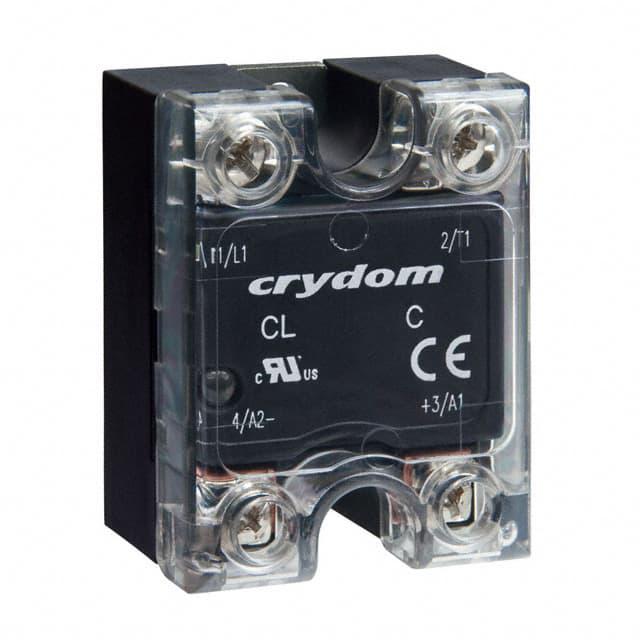

CL240D05RC

产品分类: 固态继电器
产品描述: AC 24V~280V 5A 3V~32V(DC) 底座安装,螺纹安装 44.5mm*32.8mm*58.2mm
供应商型号: CC2658-ND
供应商: Digi-Key
标准整包数: 1
SENSATA TECHNOLOGIES 固态继电器 CL240D05RC

CL240D05RC概述

    面板安装固态继电器产品介绍

    1. 产品简介


    本产品是面板安装式的固态继电器(Solid State Relay, SSR),型号为CL系列。这款继电器采用三端双向晶闸管(Triac)输出,具有高可靠性和长寿命的特点。主要应用于工业自动化控制系统、家电设备、照明系统等多个领域,可实现精确控制负载电流和电压的功能。

    2. 技术参数


    - 额定电流:5A 至 10A
    - 额定电压范围:24-280VAC
    - 控制电压范围:3-32VDC 或 90-250VAC
    - 电气特性:
    - 最小绝缘电阻:109Ω
    - 最大电容:8pF
    - 最大泄漏电流:7mArms
    - 最大瞬时过压:600Vpk
    - 最小dv/dt:500V/µsec
    - 最大开关时间:20ms
    - 最小热阻:1.5°C/W
    - 工作环境:
    - 操作温度范围:-40至80°C
    - 存储温度范围:-40至125°C
    - 防潮能力:93%非凝结湿度

    3. 产品特点和优势


    - 高可靠性:具备UL认证及CE合规性(符合EN60950-1标准)。
    - 改进型安装结构:采用了改进的SEMS螺丝和垫圈设计,减少了旋转风险。
    - 多功能控制:支持AC和DC控制方式,适用于多种应用场景。
    - 电磁兼容性:达到EMC标准Level 3等级。
    - 免环氧树脂设计:提高了散热性能,延长了使用寿命。

    4. 应用案例和使用建议


    应用案例:这款继电器广泛应用于电动机控制、加热设备、灯具控制等领域。例如,在工业自动化的流水线上,它能够通过精确控制电压和电流,来调节电机的速度和方向;在家庭照明系统中,可以实现灯具的智能调光等功能。
    使用建议:
    - 确保正确安装并遵循扭矩要求,避免损坏螺纹连接。
    - 根据负载大小选择合适的热沉(如HS101、HS251等),以确保良好的散热效果。
    - 在进行任何操作前,请先断开所有电源,以防止触电危险。

    5. 兼容性和支持


    - 兼容性:此继电器与各种控制电路相兼容,易于集成到现有的控制系统中。
    - 支持:Sensata公司提供了详尽的技术文档和售后服务,可以通过联系技术支持解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题一:继电器频繁误触发。
    - 解决方案:检查输入电压是否超出规定范围,调整输入电流或更换更稳定的输入源。
    - 问题二:温度过高导致故障。
    - 解决方案:确保使用合适的热沉,并保持良好的通风条件。

    7. 总结和推荐


    总体而言,CL系列面板安装式固态继电器是一款高性能的产品,具有出色的稳定性和耐用性。无论是工业还是民用场合,它都能提供可靠的电流和电压控制。对于需要精确控制的应用场景,推荐选用该产品。同时,Sensata公司提供的优质技术支持也是一大亮点。

CL240D05RC参数

参数
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 5A
输出类型 AC
负载电压 24V~280V
输入电压 3V~32V(DC)
长*宽*高 44.5mm*32.8mm*58.2mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

CL240D05RC厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

CL240D05RC数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES CL240D05RC CL240D05RC数据手册

CL240D05RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
