01070-987

产品分类: 其他传感器
产品描述:
供应商型号: Q-01070-987
供应商: 期货订购
标准整包数: 1
SENSATA TECHNOLOGIES 其他传感器 01070-987

01070-987概述

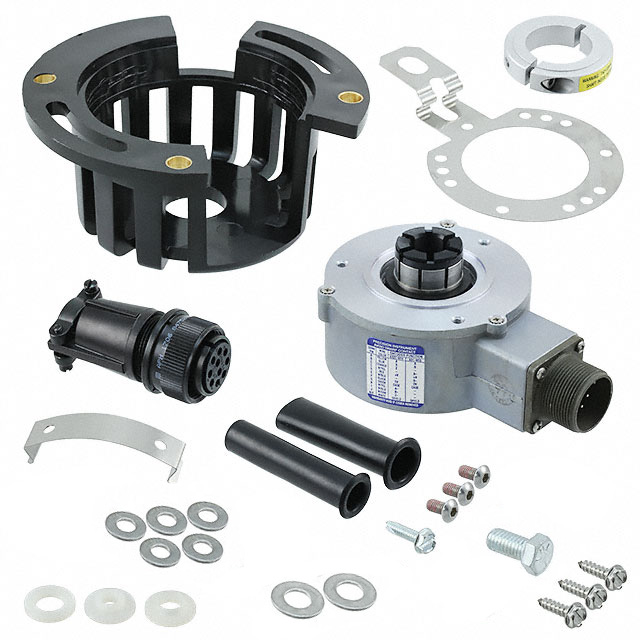

    HS35 Incremental Optical Encoder: A Comprehensive Guide

    1. 产品简介


    HS35是一款双输出编码器,它将通常与轴式编码器相关的坚固耐用特性融入到空心轴设计中。HS35的特色包括双重轴承和轴封,适用于NEMA 4、13和IP65环境等级,采用坚固的金属外壳,并配备密封连接器或电缆接头。HS35可容纳直径达1英寸的轴,通过选配绝缘插入件,还可以安装较小直径的轴。它可以安装在通孔轴或盲孔轴上,以保持其环境等级。HS35还提供双输出选项,以提供冗余编码信号、双分辨率或从单个编码器向两个独立控制器供电。其应用范围广泛,包括电机反馈和矢量控制、印刷行业、机器人控制、石油服务行业和网带工艺控制。

    2. 技术参数


    - 轴孔尺寸:1.00"、0.875"、0.750"、0.625"、0.500"(所有型号均配备绝缘套筒)
    - 允许的不对准度:0.005" T.I.R.(同心度误差)在联轴器轴上的0.75"范围内
    - 轴向跳动:最大0.001" T.I.R.
    - 启动扭矩:通轴版本(SS)= 7 in-oz(最大);盲轴版本(BS)= 4 in-oz(最大)
    - 轴承材料:52100 SAE高碳钢
    - 轴材料:416不锈钢
    - 轴承座材料:压铸铝,具有保护涂层
    - 盖子材料:压铸铝,具有保护涂层
    - 轴承寿命:7.5 × 10^9转(50,000小时,以2500 RPM运行)
    - 最高转速:6,000 RPM(参见频率响应)
    - 转动惯量:0.019 oz-in-sec²
    - 重量:典型值为18盎司
    - 防护等级:NEMA 4 & 13 (IP65),当订购带有轴封(在MS连接器单元上)或电缆接头(在电缆终端单元上)时
    - 温度范围:工作温度范围:0°C至70°C;扩展温度测试可达105°C(参见注释8);存储温度范围:-25°C至90°C(除非特别指出扩展温度选项)
    - 冲击:50g,持续11毫秒
    - 振动:5至2000 Hz @ 20g
    - 湿度:无冷凝的98%相对湿度

    3. 产品特点和优势


    HS35增量光学编码器的主要特点和优势包括:
    - 双重输出选项:提供冗余编码信号、双分辨率或从单个编码器向两个独立控制器供电。
    - 坚固耐用的设计:采用双重轴承和轴封,适用于NEMA 4、13和IP65环境等级。
    - 高可靠性:采用压铸铝外壳和高碳钢轴承,确保长期稳定运行。
    - 广泛的应用范围:适用于多种工业领域,如电机反馈、印刷行业、机器人控制、石油服务行业和网带工艺控制。

    4. 应用案例和使用建议


    - 电机反馈和矢量控制:HS35增量光学编码器在电机反馈和矢量控制应用中表现优异,能够提供精确的速度和位置反馈,提高系统精度。
    - 印刷行业:在印刷机中,HS35编码器用于控制纸张的输送速度和位置,确保印刷质量。
    - 机器人控制:在机器人控制系统中,HS35编码器提供精确的位置和角度反馈,实现精准的运动控制。
    - 石油服务行业:在石油钻井平台中,HS35编码器用于监测旋转机械的运动状态,确保设备安全可靠运行。
    - 网带工艺控制:在纺织和造纸行业中,HS35编码器用于监测网带的运动状态,确保生产过程的稳定性。
    使用建议:
    - 在安装HS35编码器时,确保轴与编码器的同心度误差不超过0.005" T.I.R.,并尽量减少外部震动和冲击的影响。
    - 定期检查编码器的环境防护等级,确保其在恶劣环境下的正常运行。
    - 在选择电压和输出格式时,建议优先考虑多电压线驱动器(28V/V),以提高系统的抗干扰能力和响应速度。
    - 在需要高精度和高速度的应用场合,建议选择更高的分辨率和频率响应选项,以满足需求。

    5. 兼容性和支持


    HS35增量光学编码器具有良好的兼容性,可以与各种电气设备和系统无缝集成。Sensata公司提供了全面的技术支持和服务,包括安装指导、故障排查和维修服务。此外,Sensata还提供了详细的文档和技术资料,帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:启动扭矩过高
    - 解决方案:建议更换橡胶轴封,或者选择更低启动扭矩的型号。
    - 问题2:输出信号不稳定
    - 解决方案:检查连接器和电缆是否有松动或损坏,确保接地良好,并尝试调整输出格式和电压设置。
    - 问题3:环境防护等级下降
    - 解决方案:定期检查编码器的防护等级,如有必要,更换新的轴封或密封件。

    7. 总结和推荐


    HS35增量光学编码器凭借其坚固耐用的设计、高可靠性、广泛的应用范围和强大的技术支持,成为工业自动化领域的理想选择。我们强烈推荐HS35编码器在电机反馈、印刷行业、机器人控制、石油服务行业和网带工艺控制等应用中使用。

01070-987参数

参数
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

01070-987厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01070-987数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 其他传感器 SENSATA TECHNOLOGIES 01070-987 01070-987数据手册

01070-987封装设计

查看详情并下载
Symbol
Footprint
3D Model
