01039-2918

产品分类: 其他传感器
产品描述:
供应商型号: 1724-01039-2918-ND
供应商: Digi-Key
标准整包数: 1
SENSATA TECHNOLOGIES 其他传感器 01039-2918

01039-2918概述

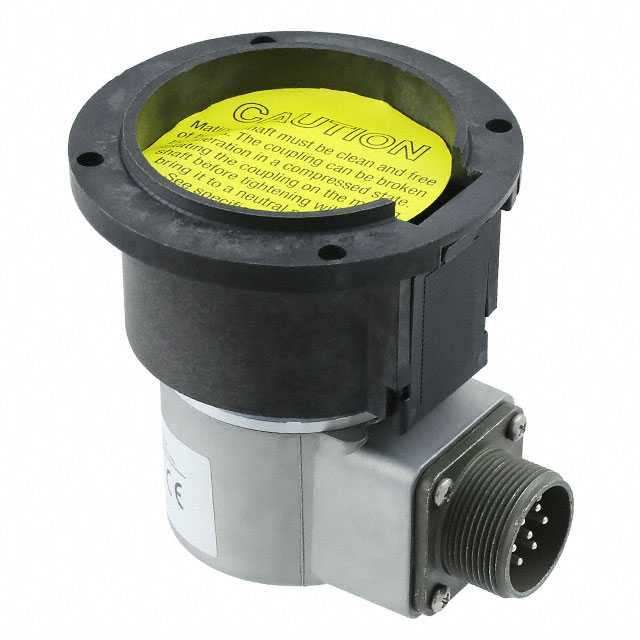

    H20 增量型编码器:坚固耐用的高性能选择

    产品简介


    H20增量型编码器是一款设计用于满足高分辨率需求(最高可达4096脉冲/转)的坚固编码器。它的紧凑尺寸使得它可以方便地安装在小型电机上。H20编码器采用抗冲击设计,配备重载轴承和EMI屏蔽,符合NEMA 4和13标准,适用于广泛的工业应用,如机器控制、过程控制、农业机械、纺织设备、机器人、食品加工和计量设备等。

    技术参数


    H20编码器的技术规格如下:
    - 轴直径:1/4" 至 3/8" 或公制版本,提供空心轴、法兰轴和通轴选项
    - 轴平面:长0.75英寸 深0.03英寸
    - 轴负载:轴向40磅,径向40磅
    - 轴跳动:最大0.001英寸(T.I.R)
    - 起始扭矩:在25°C时,无轴封最大1.0 in-oz;带轴封最大2.5 in-oz;通轴最大4.0 in-oz
    - 轴承:52100钢
    - 轴材料:303不锈钢
    - 轴承壳体:铸铝镀铱处理;不锈钢(特殊功能)
    - 盖子:铸铝镀层(MS或CS接线端);其他为拉伸铝镀层;不锈钢(特殊功能)
    - 轴承寿命:1.5 X 10^9转(在额定负载下,10,000小时在2500 RPM)
    - 最高转速:8,000 RPM
    - 转动惯量:2.0 X 10^-4 oz-in-sec²
    - 重量:9盎司
    - 防护等级:NEMA 4 & 13(IP66)当配置轴封(带MS连接器)和电缆接头时
    - 温度范围:运行温度0°C至70°C;存储温度-25°C至90°C
    - 冲击:50g在11毫秒持续时间
    - 振动:5至2000 Hz频率,20g加速度
    - 湿度:相对湿度98%,不考虑

    产品特点和优势


    - 高分辨率:最高可达4096脉冲/转,适用多种应用
    - 抗冲击设计:坚固耐用,适用于恶劣环境
    - 宽温范围:支持-25°C至90°C的极端温度操作
    - EMI屏蔽:减少电磁干扰,提高系统稳定性
    - NEMA 4和13认证:满足严格的工业标准
    - 多功能输出:可选多种输出格式和电压

    应用案例和使用建议


    H20增量型编码器广泛应用于各种工业场合。例如,在纺织机械中,H20可以精确测量转速并控制织机的速度。在食品加工行业,它能够准确监测输送带的运动,确保产品的一致性和安全性。为了充分发挥其优势,建议用户根据具体应用场景选择合适的电压和输出格式,确保系统稳定性和可靠性。

    兼容性和支持


    H20增量型编码器具有广泛的兼容性,可与不同类型的连接器和电源适配。如果您需要特殊定制或技术支持,可联系Sensata工厂获取帮助。此外,Sensata提供了详尽的技术文档和应用指南,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题:编码器在低速时无法正常工作
    - 解决方案:检查电源电压是否稳定,确认是否正确安装了轴封。
    - 问题:输出信号不稳定
    - 解决方案:确保接线无误,尝试更换输出IC,或者调整外部拉阻值。

    总结和推荐


    H20增量型编码器以其高精度、抗冲击性和宽温度范围,成为众多工业应用的理想选择。特别是对于需要在恶劣环境中工作的场合,其坚固耐用的设计能够显著提升系统的可靠性和使用寿命。综上所述,强烈推荐H20增量型编码器用于各类自动化和控制系统中。

01039-2918参数

参数
安装方式 底座安装
零件状态 在售
包装方式 盒装

01039-2918厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

01039-2918数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 其他传感器 SENSATA TECHNOLOGIES 01039-2918 01039-2918数据手册

01039-2918封装设计

查看详情并下载
Symbol
Footprint
3D Model
