HAC60A150H

产品分类: 固态继电器
产品描述: AC,过零 48V~660V 150A 150V~270V(AC) 底座安装,螺纹安装,铰轴安装 104mm*25.4mm*73.5mm
供应商型号: N-HAC60A150H
供应商: 云汉优选
标准整包数: 1

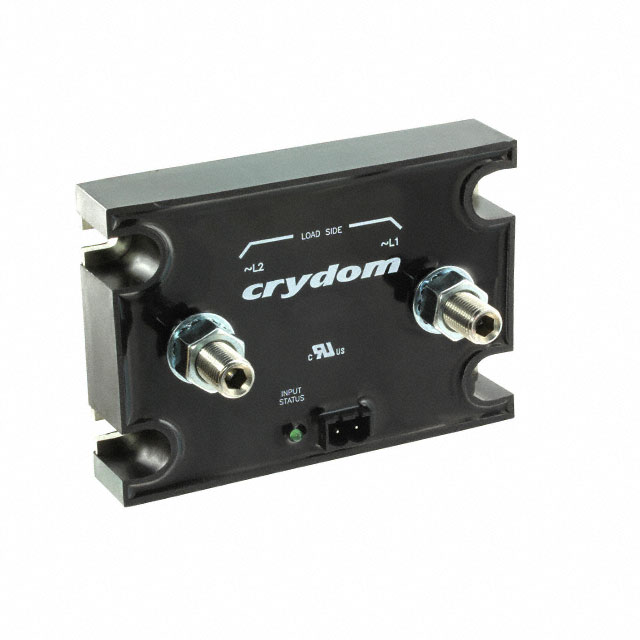

SENSATA TECHNOLOGIES 固态继电器 HAC60A150H

HAC60A150H概述

    HAC系列固态继电器技术手册

    产品简介


    HAC系列固态继电器是一种广泛应用于工业控制领域的电子元器件。这类继电器通过控制输入电压来调节输出电流,从而实现对负载的精确控制。主要功能包括过载保护、过压保护以及零电压或瞬时接通选项。HAC系列固态继电器广泛应用于加热、冷却、照明、电机控制等领域。

    技术参数


    - 负载电压范围:24至660VAC
    - 输出额定电流:高达150Arms
    - 输入控制选项:AC或DC输入控制
    - 锁定输入连接器
    - 选配过电压保护和预装热垫
    - 零电压或瞬时接通选项
    HAC24x150
    - 操作电压(47-63Hz):24-280Vrms / 48-660Vrms
    - 瞬态过电压:600Vpk / 1200Vpk
    - 最小负载电流:0.15Arms
    - 最大冲击电流:1670/1750Apk
    - 最大断态漏电流@额定电压:13950/12709mA
    - 最大通态电压降@额定电流:1.15Vrms
    - 结温到壳温热阻:0.15°C/W
    HAC60x150
    - 最大断态dv/dt@最大额定电压:未提供
    - 最大负载电流:150Arms
    - 最小功率因数(带最大负载):1
    - 结温到壳温热阻:0.15°C/W

    产品特点和优势


    HAC系列固态继电器具备以下特点和优势:
    - 宽电压范围:适应多种电压需求,提高了灵活性。
    - 高可靠性:具有瞬态过电压保护,能够承受高冲击电流。
    - 零电压或瞬时接通选项:满足不同应用场景的需求。
    - 过载和过压保护:确保在极端条件下仍能稳定工作。
    - 内置热垫:提高散热效率,延长使用寿命。

    应用案例和使用建议


    应用案例:HAC系列固态继电器广泛应用于加热系统、照明控制和电机控制。例如,在一个工业控制系统中,可以通过HAC系列固态继电器精确控制加热系统的开关,以达到节能和稳定温度的目的。
    使用建议:在使用HAC系列固态继电器时,应确保正确安装热垫以提高散热效率。同时,应根据具体应用场景选择合适的输入控制方式(AC或DC),并注意热管理和机械安装的要求。

    兼容性和支持


    HAC系列固态继电器提供了多种型号以适应不同的应用需求。对于安装,手册建议使用指定的螺丝紧固值(如SSR安装扭矩范围为18-20 in lbs)。此外,Crydom公司还提供了热沉和其他配件(如TRM3/0端子),以进一步提高产品的可靠性和性能。

    常见问题与解决方案


    - 问题1:如何选择正确的HAC系列固态继电器型号?
    - 解决方案:根据所需的负载电压范围和控制电压选择合适的型号。例如,如果需要控制24-280VAC的负载,则可以选择HAC24x150型号。

    - 问题2:如何避免瞬时接通导致的问题?
    - 解决方案:如果负载为容性负载,则应避免使用瞬时接通版本,而选择零电压接通版本以防止自触发。
    - 问题3:如何正确安装热垫?
    - 解决方案:确保热垫平整贴合在模块底部,并使用适当的紧固件进行固定,以保证良好的热传导效果。

    总结和推荐


    综上所述,HAC系列固态继电器是一款高度可靠且适用广泛的电子元器件。它不仅具备宽电压范围、高可靠性等特点,还能提供多种型号以满足不同应用需求。通过合理的安装和使用,可以充分发挥其优势。因此,HAC系列固态继电器非常适合于工业控制领域中的各类应用,是值得推荐的产品。

HAC60A150H参数

参数
输出类型 AC,过零
负载电压 48V~660V
输入电压 150V~270V(AC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 150A
长*宽*高 104mm*25.4mm*73.5mm
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 盒装,散装

HAC60A150H厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HAC60A150H数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HAC60A150H HAC60A150H数据手册

HAC60A150H封装设计

查看详情并下载
Symbol
Footprint
3D Model
