首页  >  产品百科  >  HDC60A120

HDC60A120

产品分类: 固态继电器
产品描述: DC 7V~48V 120A 90V~140V(AC) 底座安装,螺纹安装,铰轴安装
供应商型号: 558-HDC60A120
供应商: Mouser
标准整包数: 1

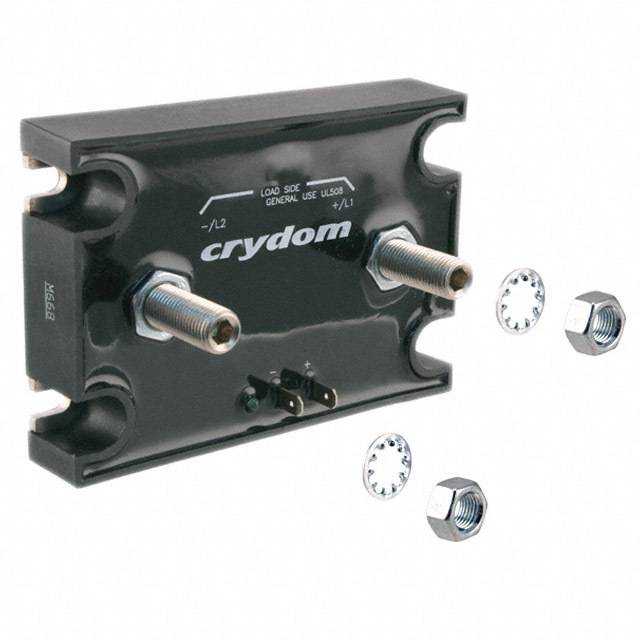

SENSATA TECHNOLOGIES 固态继电器 HDC60A120

HDC60A120概述

    HDC Series 电子元器件技术手册

    1. 产品简介


    HDC系列是一款高电流直流固体继电器(Solid State Relay, SSR),主要应用于需要高可靠性、长寿命及低功耗的工业控制领域。该系列产品包括HDC60D120和HDC60D160两种型号,分别支持120A和160A的额定负载电流。HDC系列提供AC和DC控制选项,使得其能够在广泛的电压范围内灵活运用。此外,它们具有低导通电压降、微秒级的开关时间、以及良好的温度适应性。

    2. 技术参数


    - 额定负载电流:120A (HDC60D120) / 160A (HDC60D160)
    - 驱动电压范围:4.5-32 Vdc / 90-140 Vac
    - 最大浪涌电流(10ms):360 Adc (HDC60D120) / 470 Adc (HDC60D160)
    - 额定负载电压:60 Vdc
    - 阻断电压:60 Vdc
    - 最大导通电阻:4.32 mΩ (HDC60D120) / 3.5 mΩ (HDC60D160)
    - 最大离态漏电流:0.1 mA
    - 温度范围:-30至80°C(操作温度),-40至125°C(存储温度)

    3. 产品特点和优势


    - 低导通电压:120A型号的最大导通电压降为0.53Vdc,160A型号为0.56Vdc,这有助于降低能量损耗,提升效率。
    - 快速响应时间:μS级的开关时间保证了快速响应,适用于高频切换应用。
    - 高可靠性和长寿命:采用热固性环氧树脂封装和铝基板设计,能有效散热,延长使用寿命。
    - 广泛的适用性:既支持直流也支持交流控制,使其适用于多种不同应用场景。

    4. 应用案例和使用建议


    HDC系列广泛应用于工业自动化、新能源系统、医疗设备等领域。例如,在电动车辆充电桩中作为主控开关,可以实现高效、可靠的电力传输。建议在实际安装时考虑适当的散热措施,如加装散热片或冷却风扇,以确保最佳性能和延长使用寿命。

    5. 兼容性和支持


    HDC系列具备良好的兼容性,能够与各种标准工业控制器和电源接口无缝对接。制造商提供了详尽的技术文档和支持服务,包括安装指南、故障排查手册以及24小时在线技术支持。

    6. 常见问题与解决方案


    - 问题:设备启动后,输出电压不稳定。
    - 解决办法:检查输入电压是否稳定,确保符合产品规定的输入电压范围;确认接线无误,特别是检查接地连接。
    - 问题:设备过热。
    - 解决办法:安装额外的散热装置,比如散热片或冷却风扇;确保工作环境符合规定的温度范围;检查是否有短路现象。

    7. 总结和推荐


    综上所述,HDC系列以其出色的性能和多功能性,在众多应用领域展现出强大的竞争力。对于需要高可靠性、高效能的项目而言,HDC系列无疑是理想的选择。强烈推荐在涉及高电流、直流或交流控制的应用场景中使用此产品。

HDC60A120参数

参数
输入电压 90V~140V(AC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 120A
输出类型 DC
负载电压 7V~48V
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 盒装

HDC60A120厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HDC60A120数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HDC60A120 HDC60A120数据手册

HDC60A120封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 247.212 ¥ 2088.9414
10+ $ 228.9105 ¥ 1934.2937
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2088.94
