EL100D10-12

产品分类: 固态继电器
产品描述: DC 10mΩ 3V~100V 10A 10V~14V(DC) 底座安装
供应商型号: U-EL100D10-12
供应商: 云汉优选
标准整包数: 1

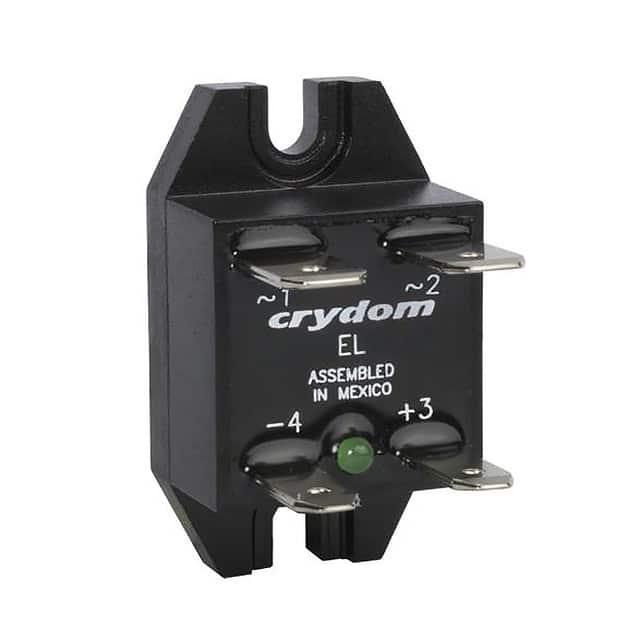

SENSATA TECHNOLOGIES 固态继电器 EL100D10-12

EL100D10-12概述


    产品简介


    本文将详细介绍一种型号为EL100Dxx的直流输出固态继电器(Solid State Relays, SSR)。这种继电器主要用于工业控制领域,广泛应用于自动化控制系统、电机控制、仪器仪表等领域。其主要特点是采用MOSFET输出,具有高可靠性、低功耗、快速响应等优点。

    技术参数


    - 额定电流:5A 和 10A @ 3-100 VDC
    - 认证:UL 认可,TUV,CE 和 RoHS 合规
    - 控制输入电压:5 VDC,12 VDC,24 VDC
    - 输出:MOSFET 输出
    - 最大负载电流:5A 型号为 80A,10A 型号为 20A
    - 最小负载电流:20mA
    - 最大关断状态漏电流:100μA
    - 额定电压:3-100 VDC
    - 瞬态保护:适用于感应负载,需使用快速恢复二极管进行抑制

    产品特点和优势


    1. MOSFET输出:高效、快速、可靠,能够承受大电流和高电压。
    2. UL认可和RoHS合规:确保产品安全且环保。
    3. 多控制输入选项:提供多种控制输入电压选项,以适应不同的应用需求。
    4. 热管理:内置热垫,保证在高温环境下正常运行。

    应用案例和使用建议


    - 自动化控制:适用于各种自动化生产线,确保系统的稳定性和可靠性。
    - 电机控制:可用于电机的启动、停止及调速,减少能耗,提高效率。
    - 仪器仪表:应用于精密仪器仪表,确保测量精度。
    使用建议:
    1. 散热设计:在使用过程中确保足够的散热,特别是在高电流条件下。
    2. 瞬态保护:对于感应负载,必须使用快速恢复二极管来防止电压瞬变对继电器的损害。
    3. 正确的安装:严格按照手册中的安装步骤进行,确保螺丝紧固到位。

    兼容性和支持


    - 兼容性:该继电器与其他标准的5V、12V、24V控制信号兼容。
    - 支持和维护:厂商提供详细的使用手册和技术支持,确保用户能够正确使用并获得必要的技术支持。

    常见问题与解决方案


    1. 问题:继电器无法正常启动。
    - 解决方案:检查控制输入电压是否在规定的范围内,确认负载电流不超过额定值。

    2. 问题:继电器发热严重。
    - 解决方案:检查散热设计是否合理,确保有足够的散热措施。

    总结和推荐


    综上所述,EL100Dxx系列直流输出固态继电器是一款高性能的产品,具备高效、可靠、安全等多重优点。其广泛的适用范围和易于维护的特点使其成为工业控制领域的理想选择。强烈推荐在需要高效、可靠控制的应用中使用该继电器。

EL100D10-12参数

参数
输出类型 DC
负载电压 3V~100V
输入电压 10V~14V(DC)
控制电压 -
开关功能 -
最大导通电阻 10mΩ
负载电流额定值 10A
安装方式 底座安装
零件状态 在售
包装方式 散装

EL100D10-12厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

EL100D10-12数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES EL100D10-12 EL100D10-12数据手册

EL100D10-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
