HS201DR-D2450

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, HS201DR系列, DIN 导轨, 最大负载电流35 A, 最大负载电压280 V 交流
供应商型号: 7034619
供应商: 海外现货
标准整包数: 1

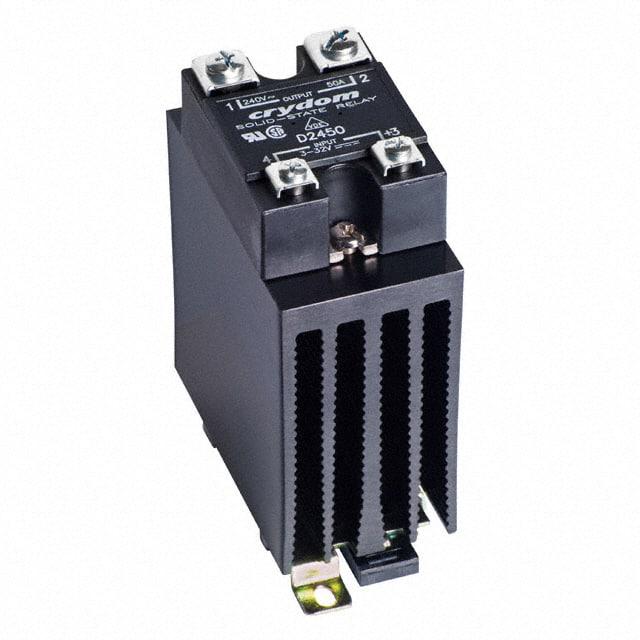

SENSATA TECHNOLOGIES 固态继电器 HS201DR-D2450

HS201DR-D2450概述

    HS201DR Series Assemblies 技术手册

    产品简介


    HS201DR系列是来自Crydom的一款高性能固体继电器(Solid State Relays, SSR)。该系列主要用于交流输出的应用场合,具有高电流承载能力和广泛的输入电压范围,能够实现对电路的精准控制。它适用于各种工业自动化设备、楼宇自动化系统以及一些特殊场合下的开关控制。其单通道输出设计使其能够提供稳定且可靠的电力传输。

    技术参数


    HS201DR系列的技术参数如下表所示:
    | 类别 | 参数 | 型号 HS201DR-D2450 | 型号 HS201DR-HD6050 |

    | 输出规格 | 工作电压(47-63Hz) | 48-660 Vrms | 24-280 Vrms |
    瞬态过电压 | 1200 Vpk | 600 Vpk |
    最大关断状态漏电流 | 1.0 mArms | 1.0 mArms |
    最小关断状态dv/dt | 500 V/µsec | 500 V/µsec |
    最大负载电流 | 35 Arms | 35 Arms |
    最小负载电流 | 150 Arms | 150 Arms |
    最大浪涌电流(16.6ms) | 625 Apk | 625 Apk |
    最大通态电压降 | 1.15 Vac | 1.15 Vac |
    最大I²t熔断(8.3ms) | 1620 A² sec | 1620 A² sec |
    最小功率因数(最大负载时) | 0.5 | 0.5 |
    | 输入规格 | 控制电压范围 | 3-32 VDC | 4-32 VDC |
    最小导通电压 | 3.0 VDC | 4.0 VDC |
    最小关断电压 | 1.0 VDC | 1.0 VDC |
    最大反向电压 | -32 VDC | -32 VDC |
    最小输入电流 | 7.0 mA | 12 mA |
    最大输入电流 | 12 mA | 12 mA |
    | 通用规格 | 绝缘强度(50/60Hz) | 4000 Vrms | 4000 Vrms |
    最小绝缘电阻(500V DC) | 109 Ohm | 109 Ohm |
    最大输入/输出电容 | 8 pF | 8 pF |
    工作温度范围 | -40至80°C | -40至80°C |
    存储温度范围 | -40至125°C | -40至125°C |
    重量(典型值) | 0.94磅(428克) | 0.94磅(428克) |

    产品特点和优势


    HS201DR系列的主要特点是其能够承受高达40°C的环境温度下35安培的交流输出,并且其设计无环氧树脂。这意味着它可以承受更高的瞬态电压(最高可达1200 Vpk),确保在复杂环境下可靠工作。此外,其双电压范围输入(3-32 VDC和4-32 VDC)增加了应用的灵活性,使其可以在多种控制系统中使用。

    应用案例和使用建议


    HS201DR系列广泛应用于需要高电流承载能力的场合,例如工厂自动化生产线、空调控制系统和LED照明系统。由于其低导通电压和大电流处理能力,它非常适合用于加热控制、电机控制以及任何需要频繁开关大电流的地方。
    使用建议:
    1. 确保所有电气连接均按规范进行,防止短路或过载。
    2. 安装时要注意散热问题,避免过热影响正常工作。
    3. 在接线过程中确保设备处于非通电状态,遵循手册中的安全指南以避免事故。

    兼容性和支持


    HS201DR系列与其他电子元器件及设备的兼容性良好,其UL、CSA、VDE和CE认证表明其符合国际标准。Crydom公司提供全面的支持服务,包括技术文档下载、在线技术支持和售后服务热线。

    常见问题与解决方案


    问题:设备无法正常启动
    - 解决方案:检查输入电压是否在规定的范围内,确认接线正确无误。
    问题:发热严重
    - 解决方案:确保设备安装空间足够通风,必要时可加装散热装置。
    问题:出现异常响声
    - 解决方案:检查是否有异物进入,确保所有盖子都已正确安装并密封。

    总结和推荐


    总体来说,HS201DR系列凭借其高性能、可靠性以及广泛的应用范围,是理想的工业控制解决方案之一。它不仅在复杂环境中表现出色,而且具有良好的兼容性和广泛的适用性。如果您需要一款高可靠性的固态继电器,我们强烈推荐HS201DR系列。它能够满足您在工业自动化、楼宇控制和其他高要求领域的应用需求。

HS201DR-D2450参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 35A
输出类型 AC,过零
负载电压 24V~280V
输入电压 3V~32V(DC)
控制电压 3V~32V(DC)
长*宽*高 97mm*45mm*45mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

HS201DR-D2450厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HS201DR-D2450数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HS201DR-D2450 HS201DR-D2450数据手册

HS201DR-D2450封装设计

查看详情并下载
Symbol
Footprint
3D Model
