首页  >  产品百科  >  H12WD4825-10

H12WD4825-10

产品分类: 固态继电器
产品描述: AC 48V~660V 25A 4V~32V(DC) 底座安装,螺纹安装
供应商型号: Q-H12WD4825-10
供应商: 期货订购
标准整包数: 5

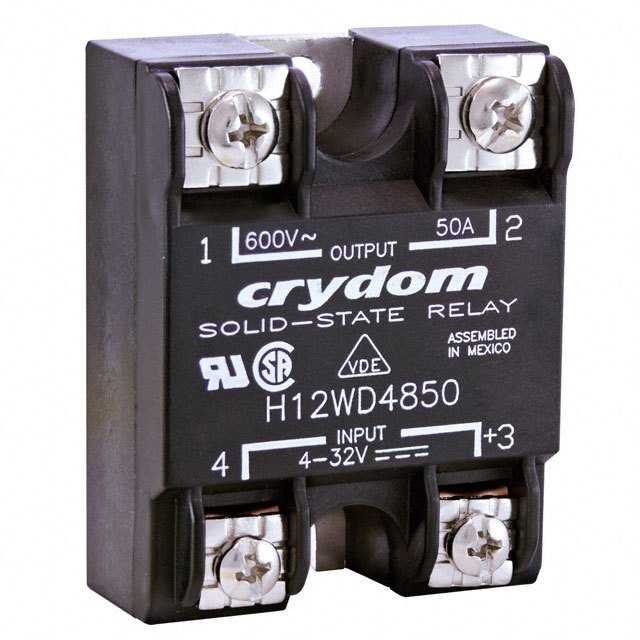

SENSATA TECHNOLOGIES 固态继电器 H12WD4825-10

H12WD4825-10概述

    # H12WD Series 固态继电器的技术手册

    产品简介


    H12WD系列固态继电器(Solid State Relay, SSR)是专为工业级负载设计的产品。该系列继电器提供了从25A到125A的额定电流范围,并支持48至660VAC的工作电压。凭借其独特的功能,如零电压或瞬时开关输出、直接粘接铜基板(Direct Bond Copper, DBC)以及EMC合规等级3,H12WD系列在重型工业应用中表现出色。

    技术参数


    输出规格
    - 工作电压:48-660 Vrms(47-440 Hz)
    - 峰值瞬态过电压:1200 Vpk
    - 最大关断泄漏电流:1.0 mArms @ 额定电压
    - 最小关断dv/dt:500 V/µs @ 最大额定电压
    - 最大负载电流:25A - 125A
    - 最大1/2周期浪涌电流:239/250 Apk 至 1670/1750 Apk(视电流而定)
    - 最大通态电压降:1.15 Vrms @ 额定电流
    - 热阻(Junction to Case):0.8 - 0.22 °C/W
    - 最小半周期熔断电流:285/259 A² sec 至 13950/12709 A² sec(视电流而定)
    输入规格
    - 控制电压范围:4-32 VDC
    - 最小触发电压:4.0 VDC
    - 必须关断电压:1.0 VDC
    - 最大反向电压:-32 VDC
    - 最小输入电流:7 mADC
    - 最大输入电流:12 mADC
    - 最小输入阻抗:电流调节
    - 最大导通时间:1/2周期(0.5 ms)
    通用规格
    - 输入/输出/基础耐压强度(50/60Hz):4000 Vrms
    - 最小绝缘电阻:109 Ohm @ 500 V DC
    - 最大输入/输出电容:8 pF
    - 工作温度范围:-40°C 至 80°C
    - 存储温度范围:-40°C 至 125°C
    - 重量:2.6 盎司(74.9 克)

    产品特点和优势


    H12WD系列固态继电器具有以下显著特点和优势:
    - 低关断泄漏电流:无需使用Snubber电路。
    - SCR输出:适用于重型工业负载。
    - 零电压或瞬时开关输出:提供多种启动方式以适应不同的应用场景。
    - 安全认证:通过UL、CSA、TUV认证,并符合CE标准。
    - 改进型SEMS螺丝和垫片:提升安装可靠性。
    - 重新设计的外壳:配备防旋转屏障。

    应用案例和使用建议


    应用案例
    - 加热系统:通过零电压开关实现精准温度控制。
    - 电机驱动:瞬时开关输出可以快速响应电机启动需求。
    - 照明控制:根据场景需要实现精确控制。
    使用建议
    - 负载电流匹配:确保所选型号的负载电流与实际应用匹配。
    - 散热管理:合理选用散热装置,保证工作稳定性。
    - 电缆选择:根据负载电流选择合适规格的电缆,避免过热。

    兼容性和支持


    H12WD系列固态继电器支持各种连接方式,包括螺钉终端、快速连接端子以及六角支撑柱。Crydom公司还提供了一系列配件,如保护罩、热沉等,进一步提升产品的可靠性和安全性。用户可以通过访问[Crydom官方网站](http://www.crydom.com)获取更多技术支持信息。

    常见问题与解决方案


    常见问题
    1. Q: 为什么继电器在低温下性能下降?
    - A: 在-20至-40°C之间,必须增加最小电压1V。
    2. Q: 继电器能够承受多大的瞬态过电压?
    - A: 所有型号均具备1200 Vpk的峰值瞬态过电压能力。
    3. Q: 如何进行有效的散热管理?
    - A: 根据不同的负载电流,选择合适的散热器(如HS202DR、HS201DR等)。

    总结和推荐


    H12WD系列固态继电器凭借其宽泛的工作电压范围、卓越的安全认证和出色的性能表现,成为工业自动化领域的理想选择。特别是在重负载应用中,其高性能和耐用性使得该系列产品在市场上具有极强的竞争力。我们强烈推荐H12WD系列固态继电器作为工业控制系统的首选组件。欲了解更多信息或技术支持,请访问[Crydom官网](http://www.crydom.com)。

H12WD4825-10参数

参数
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 25A
输出类型 AC
负载电压 48V~660V
输入电压 4V~32V(DC)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

H12WD4825-10厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

H12WD4825-10数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES H12WD4825-10 H12WD4825-10数据手册

H12WD4825-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 88.4 ¥ 724.88
20+ $ 83.6875 ¥ 686.2375
库存: 500
起订量: 5 增量: 5
交货地:
最小起订量为:5
合计: ¥ 3624.4
直接购买
加入购物车
