HDC60D160H

产品分类: 固态继电器
产品描述: DC 7V~48V 160A 4.5V~32V(DC) 底座安装,螺纹安装,铰轴安装
供应商型号: CC2571-ND
供应商: Digi-Key
标准整包数: 1

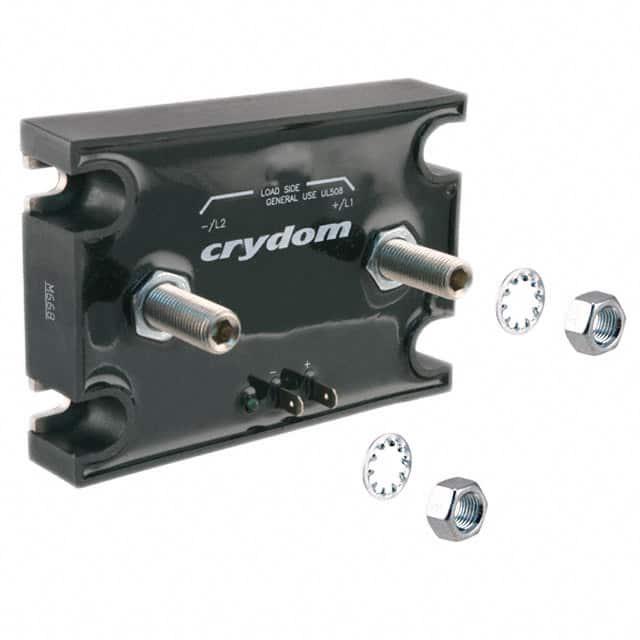

SENSATA TECHNOLOGIES 固态继电器 HDC60D160H

HDC60D160H概述


    产品简介


    HDC系列固态继电器是一款高性能的电子元器件,主要应用于工业控制和自动化领域。该系列产品包括两种电流等级:120A和160A,适用于48V直流供电系统。HDC系列具备LED状态指示灯、重型螺纹端子等显著特点,并且支持交流和直流控制。此外,其快速开关时间和低导通电压损耗使其在多种应用场合下表现出色。

    技术参数


    以下是HDC系列固态继电器的主要技术参数和性能指标:
    | 参数 | 120A | 160A |
    |
    | 额定负载电流(Arms) | 120A | 160A |
    | 阻断电压(Vdc) | 60V | 60V |
    | 最小负载电流(mA) | 2.5mA | 2.5mA |
    | 最大浪涌电流(10ms) | 360A | 470A |
    | 最大关断漏电流 | 0.1mA | 0.1mA |
    | 最大导通电压降 | 0.53Vdc | 0.56Vdc |
    | 热阻(Rjc) | 0.42°C/W | 0.36°C/W |
    | 最大导通电阻(RDS-ON) | 4.32mΩ | 3.5mΩ |
    | 输出终端螺栓扭矩范围 | 225-300in-lb (25.4-33.9Nm) | 225-300in-lb (25.4-33.9Nm) |
    | 最大PWM频率 | 1000Hz | 1000Hz |

    产品特点和优势


    HDC系列固态继电器具备以下显著特点和优势:
    - 高电流容量:120A和160A的额定电流,适合各种高功率应用场景。
    - 快速响应时间:µs级别的开关时间,确保了高效的操作响应。
    - 低导通电压降:极低的导通电压降减少了能量损失,提高了能效。
    - 宽输入电压范围:支持4.5-32Vdc和90-140Vac的输入电压范围,提供了更广泛的应用选择。
    - 高可靠性:采用PBT 30% GF材质,具有UL 94 V-0防火等级,确保在极端条件下的稳定运行。

    应用案例和使用建议


    HDC系列固态继电器可广泛应用于各种工业控制系统,如电力传输、工业自动化、机械控制等。在实际应用中,用户应根据具体需求选择合适的型号,并考虑热管理措施以避免过热风险。例如,在高温环境下,应适当增加散热措施,确保良好的工作性能和延长使用寿命。

    兼容性和支持


    HDC系列固态继电器设计时充分考虑了与其他电子元器件和设备的兼容性,能够在多种应用场景中无缝集成。制造商提供全面的技术支持,包括安装指导、故障排查和售后维护服务,确保用户能够充分利用该产品的功能和性能。

    常见问题与解决方案


    - 问题:最大负载电流超过额定值会如何?
    - 解决方案: 应立即停止使用并进行检查,确认负载是否超出额定范围。必要时,应更换更高额定电流的产品。
    - 问题:长时间高湿度环境下工作会影响性能吗?
    - 解决方案: 确保工作环境湿度不超过85%,并采取适当的防护措施,如防潮剂或密封包装。
    - 问题:在超载条件下是否会损坏产品?
    - 解决方案: 不要让产品在超过额定值的情况下工作。如发现异常情况,应立即断电并联系技术支持团队进行检查。

    总结和推荐


    HDC系列固态继电器凭借其出色的性能和广泛的适用性,成为工业自动化和控制系统的理想选择。其独特的功能和优势使其在市场上具有强大的竞争力。总体而言,我们强烈推荐此系列产品用于需要高可靠性和高效能的各类应用场合。

HDC60D160H参数

参数
负载电压 7V~48V
输入电压 4.5V~32V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 160A
输出类型 DC
安装方式 底座安装,螺纹安装,铰轴安装
零件状态 在售
包装方式 散装

HDC60D160H厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HDC60D160H数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HDC60D160H HDC60D160H数据手册

HDC60D160H封装设计

查看详情并下载
Symbol
Footprint
3D Model
