UPD2425

产品分类: 固态继电器
产品描述: AC,过零 24V~280V 25A 3V~32V(DC) SIP-6 通孔安装
供应商型号: Q-UPD2425
供应商: 期货订购
标准整包数: 5

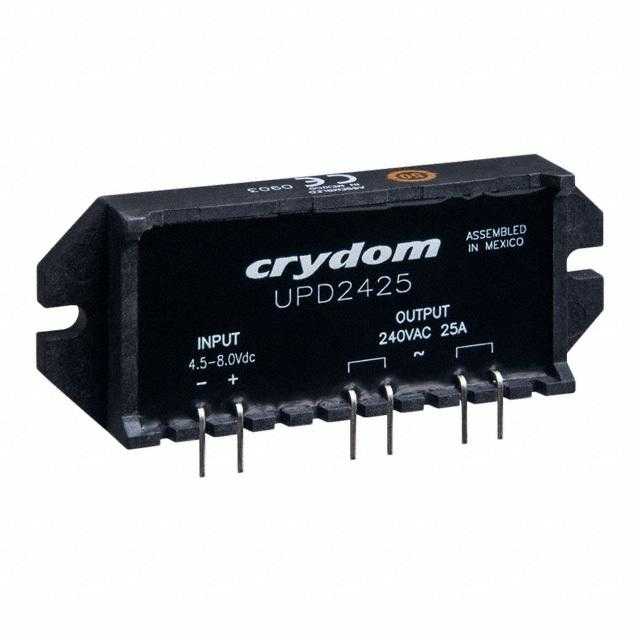

SENSATA TECHNOLOGIES 固态继电器 UPD2425

UPD2425概述

    UPD24 Series SSR 技术手册概述

    1. 产品简介


    UPD24系列固态继电器(Solid State Relay, SSR)是适用于工业环境中的电子元件,具备单通道电流评级为15A和25A的产品。该产品采用表面贴装技术(PCB Mount)设计,也可选择快速连接端子(Panel Mount quick connect terminals)。主要应用于需频繁开关的大功率负载,例如电动机、加热元件等。

    2. 技术参数


    - 输入规格
    - 控制电压范围:3-32 VDC
    - 典型输入电流@12VDC:10 mA
    - 最大关断时间:20 ms
    - 最小关断电压:1.0 VDC
    - 最大导通时间:1/2周期
    - 输入电路包含有源限流器
    - 输出规格
    - 工作电压(47-440 Hz):24-280 VAC
    - 最大负载电流:15A 或 25A
    - 瞬态过电压:600 Vpk
    - 最大1周期涌流电流(50/60Hz):239/250 Apk
    - 最大通态电压降:1.4 Vpk
    - 热阻结至壳体:0.7 °C/W
    - 最大I²t熔断:285/259 A² sec
    - 最低关态dv/dt:24-280 VAC
    - 最大关态漏电流:500 mArms
    - 一般规格
    - 输入/输出介质强度(50/60Hz):2500 Vrms
    - 最小绝缘电阻:10^9 Ohms
    - 最大输入/输出电容:10 pF
    - 工作温度范围:-40°C到80°C
    - 存储温度范围:-40°C到125°C
    - 典型重量:1.5 盎司(42.5克)

    3. 产品特点和优势


    - SCR输出:专为重工业负载设计,能够处理较大电流。
    - 零交叉或随机触发输出:适应不同类型的负载(电阻性负载和感性负载)。
    - 低泄漏输出:采用无缓冲输出设计,减少外界干扰。
    - 宽工作温度范围:适用于极端环境下的工业应用。
    - 紧凑封装:适合空间受限的应用场合。

    4. 应用案例和使用建议


    - 应用场景:广泛用于电机控制、加热系统、照明控制等需要高可靠性和长寿命的应用中。
    - 使用建议:
    - 确保外部冷却措施,尤其是在高负载运行时。
    - 使用合适大小的散热片来提高热稳定性。
    - 注意保持清洁,避免水分和其他污染物进入,以免影响长期可靠性。

    5. 兼容性和支持


    - 兼容性:UPD24系列与大多数直流电源系统兼容。
    - 支持和服务:供应商提供详尽的技术文档和客户支持,确保快速响应客户问题和需求。

    6. 常见问题与解决方案


    - 问题1:接线错误导致设备无法启动
    - 解决方案:检查输入输出线路,确认正负极连接正确。
    - 问题2:设备发热严重
    - 解决方案:确保使用合适的散热片,进行适当的散热处理。
    - 问题3:频繁跳闸
    - 解决方案:检查负载电流是否超过额定值,适当调整外部保护机制。

    7. 总结和推荐


    UPD24系列固态继电器以其高性能、可靠性以及广泛的应用范围脱颖而出。尤其适用于工业控制系统中的高负荷应用,具备高效的冷却机制和广泛的温度适应能力。总体而言,这款产品非常适合需要可靠电力控制的场合。强烈推荐在各种工业应用中使用该产品,它将大大提升系统的稳定性和效率。

UPD2425参数

参数
负载电流额定值 25A
输出类型 AC,过零
负载电压 24V~280V
输入电压 3V~32V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
通用封装 SIP-6
安装方式 通孔安装
零件状态 在售

UPD2425厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

UPD2425数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES UPD2425 UPD2425数据手册

UPD2425封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 78.6625 ¥ 645.0325
20+ $ 74.4625 ¥ 610.5925
库存: 500
起订量: 5 增量: 5
