EL240A30-24P

产品分类: 固态继电器
产品描述: AC,过零 24V~280V 30A 21V~27V(DC) 底座安装
供应商型号: N-EL240A30-24P
供应商: 云汉优选
标准整包数: 1

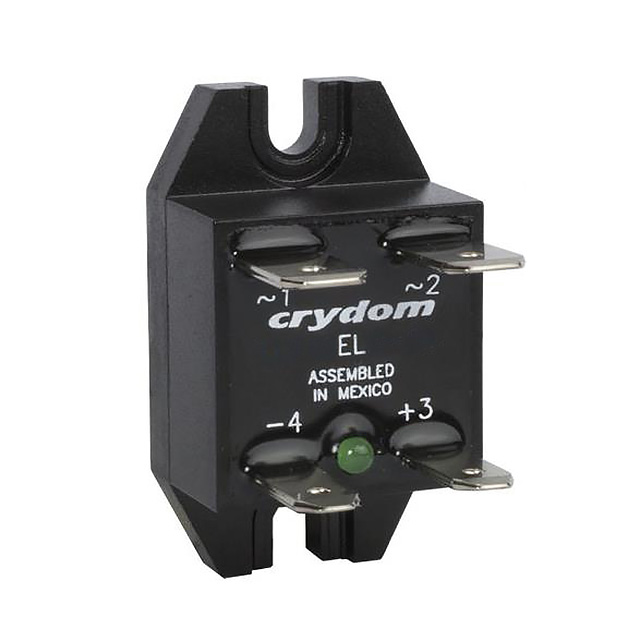

SENSATA TECHNOLOGIES 固态继电器 EL240A30-24P

EL240A30-24P概述


    产品简介


    EL系列 | AC输出 面板安装式固态继电器
    EL系列固态继电器是一种用于工业自动化和控制系统的高性能电子元件。这些继电器适用于广泛的电压范围(24-280 VAC),具备多种额定电流(5A、10A、20A 和 30A),并具有良好的环境适应性和可靠性。它们广泛应用于机械设备、电力系统、仪器仪表等领域。

    技术参数


    | 参数类别 | 描述 | 规格范围 |
    |
    | 输入电压 | 控制电压范围 | 4-8 VDC, 10-14 VDC, 21-27 VDC |
    | 最小启动电压 4 VDC, 10 VDC, 21 VDC |
    | 必须关断电压 1 VDC |
    | 最小输入电流 6 mA, 10 mA, 8 mA |
    | 最大输入电流 21 mA, 17.50 mA, 19 mA |
    | 最大接通时间 1/2周期 |
    | 最大断开时间 1/2周期 |
    | 输出电压 | 操作电压范围(47-63Hz) | 24-280 Vrms |
    | 最大负载电流 5 A, 10 A, 20 A, 30 A |
    | 最小负载电流 150 mA, 150 mA, 250 mA, 250 mA |
    | 浪涌电流(1个周期) 115/120 A, 145/150 A, 240/250 A, 260/280 A |
    | 熔断能量(半周期) 65/60 A² sec, 100/95 A² sec, 285/260 A² sec, 338/326 A² sec |
    | 关断状态漏电电流 0.1 mA |
    | 结温到壳体热阻 5.5°C/W, 3.0°C/W, 1.7°C/W, 0.9°C/W |
    | 额定电流下的导通压降 1.3 V |
    | 最小功率因数 0.7 |

    产品特点和优势


    EL系列固态继电器具有以下几个显著的优势:
    1. 高可靠性和耐用性:通过UL、TUV、CE和RoHS认证,确保了其在不同应用环境中的稳定运行。
    2. 宽广的工作电压范围:支持从4V到280V的输入电压,使得其适用范围更广。
    3. 零电压或瞬时通断:根据需求可选择零电压启动或瞬时启动模式,增加了灵活性。
    4. 内置温度保护:具备内置的热保护功能,防止过热损坏。
    5. 多功能输入选项:提供5V、12V和24V DC的控制电压选项,方便集成不同类型的控制系统。
    6. 直观的指示灯设计:LED指示灯能够直观显示输入状态,便于故障诊断和维护。

    应用案例和使用建议


    应用案例
    1. 机械设备控制:在自动化机械设备中,EL系列固态继电器可用于控制电机、泵或其他执行机构的开关操作。
    2. 电力系统管理:在电力系统中,EL系列继电器可以用于远程控制和监测电力供应的稳定性。
    使用建议
    1. 合理选择工作环境:确保安装环境的温度和湿度在规定的范围内。
    2. 正确安装:严格按照手册中的说明进行安装,尤其是对散热器的选择和紧固螺丝的扭矩要求。
    3. 添加外部保护措施:建议增加瞬态保护措施,特别是在可能受到电压波动影响的应用环境中。

    兼容性和支持


    EL系列固态继电器支持多种输入电压和电流等级,具有很好的兼容性。Sensata Technologies提供了全面的技术支持和服务,包括详细的安装指南和技术文档,以确保客户能够正确使用这些产品。

    常见问题与解决方案


    1. 如何判断继电器是否工作正常?
    - 检查LED指示灯的状态,绿灯亮表示输入正常;检查负载是否响应控制信号。
    2. 如何避免瞬时电压导致的损害?
    - 安装瞬态保护器,减少电压尖峰对继电器的影响。
    3. 如何处理温度过高问题?
    - 确保正确的散热措施,如使用合适的散热器,保持散热路径畅通无阻。

    总结和推荐


    总体来说,EL系列固态继电器是一款高度可靠的电子元件,具备多种优势,尤其适用于需要高可靠性和宽工作范围的应用场景。其广泛的应用领域、多功能输入选项以及全面的支持服务使其在市场上具有很强的竞争力。因此,我强烈推荐这款产品给需要高可靠性的自动化控制系统和电力系统管理的用户。

EL240A30-24P参数

参数
负载电流额定值 30A
输出类型 AC,过零
负载电压 24V~280V
输入电压 21V~27V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

EL240A30-24P厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

EL240A30-24P数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES EL240A30-24P EL240A30-24P数据手册

EL240A30-24P封装设计

查看详情并下载
Symbol
Footprint
3D Model
