HD4825G

产品分类: 固态继电器
产品描述: AC,过零 48V~530V 25A 3V~32V(DC) 底座安装,螺纹安装
供应商型号: N-HD4825G
供应商: 云汉优选
标准整包数: 1

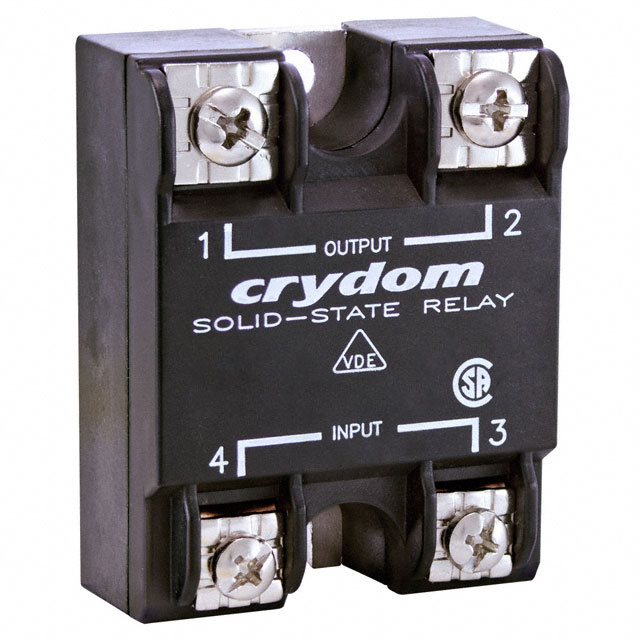

SENSATA TECHNOLOGIES 固态继电器 HD4825G

HD4825G概述

    HA AND HD SERIES 固态继电器技术手册

    1. 产品简介


    HA 和 HD 系列固态继电器适用于工业自动化控制领域。这些固态继电器以其卓越的性能、紧凑的设计和广泛的适用性而著称。它们可以用于多种类型的负载控制,包括但不限于加热、照明系统和电机驱动等。

    2. 技术参数


    | 参数 | HA 和 HD 系列 |

    | 额定电流 | 12A 至 125A |
    | 工作电压范围 | 48-530 VAC |
    | 控制电压范围 | 4-32 VDC |
    | 最小关断电压 | 1.0 VDC |
    | 最大反向电压 | -32 VDC |
    | 最小输入电流 | 7.0 mA |
    | 最大输入电流 | 12 mA |
    | 输入阻抗 | 电流调节 |
    | 开启时间 | ≤ 20 ms |
    | 关闭时间 | ≤ 30 ms |
    | 绝缘电阻 | ≥ 109 欧姆 |
    | 最大瞬时浪涌电流 | 600A (125A) |
    | 最大导通电压降 | 1.15V |
    | 最大半周期 I² t 电流 | 13950 A²s |

    3. 产品特点和优势


    HA 和 HD 系列固态继电器具备以下特点和优势:
    - 高可靠性:采用零电压或瞬时开关输出,适合重工业负载。
    - 多功能性:支持 AC 和 DC 控制,设计灵活。
    - 认证标准:通过 UL/CSA/VDE 认证,符合 CE 标准。
    - 耐用性:提供改进的 SEMS 螺丝和垫片,重新设计的外壳带有防旋转屏障。
    - 环保设计:环氧树脂自由设计,减少环境污染。

    4. 应用案例和使用建议


    这些固态继电器非常适合用于:
    - 工业加热控制:如工业烤箱、熔炉等。
    - 照明控制系统:如体育场、工业场所的大型灯具。
    - 电机驱动:如泵站、风机控制。
    使用建议:
    - 确保在安装前充分冷却产品。
    - 遵循正确的安装指南,包括扭矩值。
    - 避免液体和异物进入设备。
    - 为了提高热稳定性,考虑使用适当的散热器。

    5. 兼容性和支持


    这些固态继电器支持多种安装选项,包括螺丝端子、快速连接和六角固定架。厂家提供了完整的配件列表和安装指导,以确保产品易于集成到现有系统中。
    支持信息:
    - 官方技术支持热线和电子邮件支持。
    - 提供详细的安装和使用手册。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备发热严重 | 使用适当的散热器以提高热稳定性。 |
    | 控制信号不正常 | 检查控制电压是否在额定范围内。 |
    | 无法正确关闭 | 确认最小关断电压设置正确。 |

    7. 总结和推荐


    综上所述,HA 和 HD 系列固态继电器凭借其高可靠性、多功能性和广泛的适用性,成为工业控制领域的理想选择。对于需要高度稳定和可靠的控制系统应用,强烈推荐使用此系列产品。

HD4825G参数

参数
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 25A
输出类型 AC,过零
负载电压 48V~530V
输入电压 3V~32V(DC)
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

HD4825G厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HD4825G数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HD4825G HD4825G数据手册

HD4825G封装设计

查看详情并下载
Symbol
Footprint
3D Model
