UPD2425-10

产品分类: 固态继电器
产品描述: AC 24V~280V 25A 3V~32V(DC) SIP-6 通孔安装
供应商型号: Q-UPD2425-10
供应商: 期货订购
标准整包数: 5

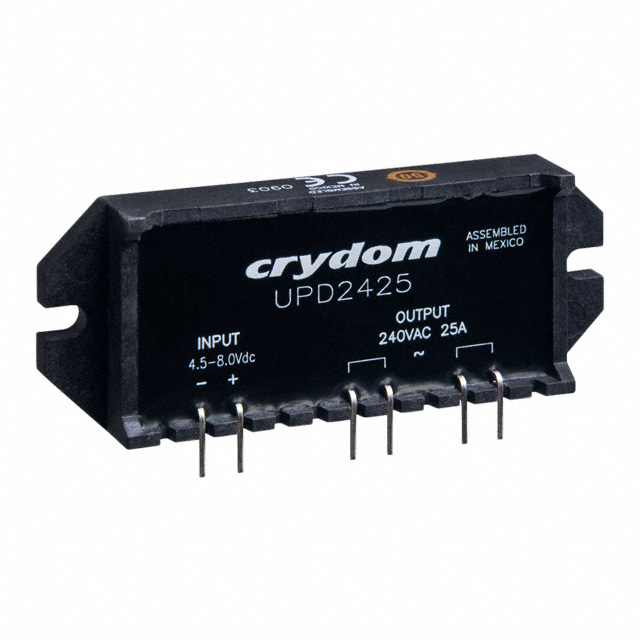

SENSATA TECHNOLOGIES 固态继电器 UPD2425-10

UPD2425-10概述


    产品简介


    UPD24系列固态继电器(SSR)是专为单通道设计的光电耦合继电器,适用于广泛的工业应用。它具有两个主要额定值:15A和25A @ 280VAC,能够承受最大瞬时过电压达600Vpk,并且具备零电压触发(用于电阻负载)或随机触发(用于电感负载)两种模式。UPD24系列以其低漏电流输出和易于安装的设计而著称,特别适合需要高可靠性和稳定性的工业控制应用。

    技术参数


    - 控制电压范围:3-32 VDC
    - 典型输入电流@12VDC:10mA
    - 最小关断时间:0.02ms
    - 最小开启时间:1/2周期
    - 最大负载电流:15A / 25A
    - 最大瞬时过电压:600Vpk
    - 最大1周期浪涌电流:239/250Apk
    - 最大导通压降@额定电流:1.4V
    - 热阻Junction至Case:0.7°C/W
    - 最大fusing I²t(50/60Hz,半周期):285/259A²s
    - 最大关断漏电流@额定电压:500mArms
    - 最小功率因数:0.5

    产品特点和优势


    - 宽控制电压范围:3-32VDC,使其在多种应用场景中都有很好的适应性。
    - 低泄漏电流:采用无钳位输出设计,提高了继电器的可靠性。
    - 快速响应:具备低最小开启时间和最小关断时间,确保了高效率和快速切换。
    - 过载保护:能承受大瞬时过电压,提高安全性。
    - 适用于不同负载类型:支持零电压触发和随机触发,分别适用于电阻负载和电感负载。

    应用案例和使用建议


    UPD24系列固态继电器广泛应用于自动化设备、电机控制、加热控制等工业领域。例如,用于空调系统中的电机控制,可以精确控制电动机的启动和停止,提高能效。使用时应注意:
    - 散热设计:考虑到较高的热阻,需合理安排散热措施以保证长期稳定运行。
    - 连接注意事项:使用合适的电缆和接头连接负载,避免接触不良引起的发热问题。

    兼容性和支持


    - 终端类型:提供SIP封装的PCB焊盘,方便电路板上的安装。同时提供快速连接端子作为可选项,便于面板安装。
    - 厂商支持:提供详尽的技术文档和售后支持,帮助客户解决问题和优化应用方案。

    常见问题与解决方案


    1. Q:如何确定合适的额定电流?
    - A:根据负载的峰值电流来选择,一般留有一定余量以保证安全。
    2. Q:如何处理散热问题?
    - A:使用适当的散热片并保持良好的空气流通,必要时可选用风扇强制冷却。
    3. Q:如何验证安装无误?
    - A:在供电前检查所有连接是否牢固,盖好所有防护盖,并按照手册指示进行电气测试。

    总结和推荐


    UPD24系列固态继电器凭借其高可靠性、宽工作电压范围及快速响应等特点,成为工业控制领域的理想选择。尤其在电机控制、加热控制等方面表现卓越。然而,正确安装和合理的散热设计是确保其长期稳定运行的关键。强烈推荐给需要高可靠性和长寿命的工业应用项目。

UPD2425-10参数

参数
输出类型 AC
负载电压 24V~280V
输入电压 3V~32V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 25A
通用封装 SIP-6
安装方式 通孔安装
零件状态 在售
包装方式 散装

UPD2425-10厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

UPD2425-10数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES UPD2425-10 UPD2425-10数据手册

UPD2425-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
