UPD2415D-10

产品分类: 固态继电器
产品描述: AC 24V~280V 15A 3V~15V(DC) SIP-6 通孔安装
供应商型号: 558-UPD2415D-10
供应商: Mouser
标准整包数: 1

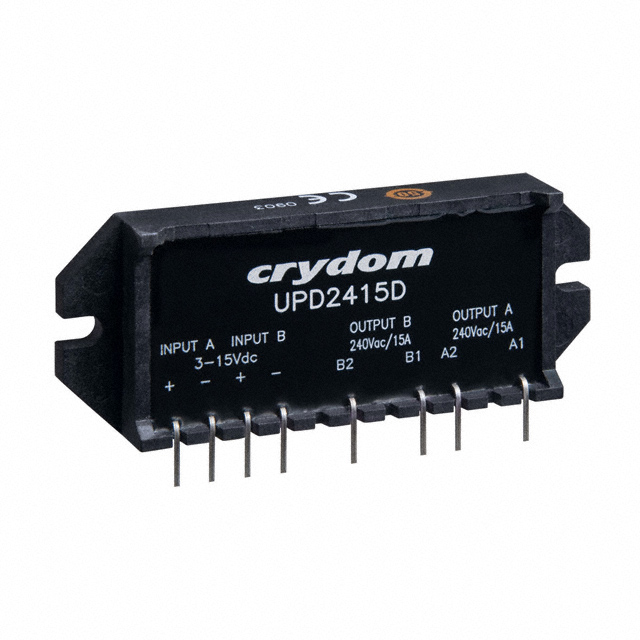

SENSATA TECHNOLOGIES 固态继电器 UPD2415D-10

UPD2415D-10概述

    UPD24D 系列固体继电器技术手册

    1. 产品简介


    UPD24D 系列是 Crydom Inc. 生产的一款单列直插式(SIP)固态继电器(SSR),集成了两个独立控制的继电器通道,能够为各种工业应用提供可靠的开关解决方案。其每个通道的额定电流高达15安培(A),工作电压范围为24至280伏交流(VAC)。此系列产品特别适用于需要高功率负载切换的应用场景,例如重型工业负载。UPD24D系列既支持零电压开关(适合电阻负载),也支持随机开关(适合感性负载),从而增加了其灵活性和适用范围。

    2. 技术参数


    输入参数:
    - 控制电压范围:3-15 VDC
    - 必须启动电压:3.0 VDC
    - 必须关断电压:1.0 VAC
    - 最大输入电流:36 mA直流(mAdc)
    - 输入阻抗:300 欧姆(Ohm)
    输出参数:
    - 输出电流:15 安培(A)
    - 输出电压范围:24-280 VAC
    - 最大负载电流:15 Arms
    - 最大断开状态漏电流:0.1 mArms
    - 最小负载电流:0.5 mArms
    其他参数:
    - 绝缘强度:输入/输出/基座:2500 VRMS(50/60 Hz)
    - 最小绝缘电阻:500 Ohm(500 VDC)
    - 最大结到壳体热阻:1.2 °C/W
    - 工作温度范围:-40 至 80°C
    - 存储温度范围:-40 至 125°C

    3. 产品特点和优势


    - 双通道独立控制:UPD24D 系列集成了两个独立控制的继电器通道,每个通道均可独立控制,从而增强了应用的灵活性。
    - 广泛的电气特性:适用于多种电压和电流条件,使其广泛适用于不同类型的工业负载。
    - 低漏电流:采用无泄放二极管设计,漏电流低至0.1 mArms,保证了系统的安全性和稳定性。
    - 支持多种开关模式:支持零电压开关和随机开关模式,适用于不同类型的负载,包括电阻负载和感性负载。

    4. 应用案例和使用建议


    应用场景:UPD24D 系列常用于工业自动化、机械设备控制、加热系统、照明控制系统等领域。其能够实现精确的电流控制和快速响应,确保设备运行的稳定性和可靠性。
    使用建议:在安装和使用过程中,务必按照说明书中的指示操作,特别是在处理高电压和高电流时,应采取适当的安全措施,如切断电源后再进行操作。同时,建议根据实际应用需求选择合适的控制电压范围,以确保继电器的最佳性能。

    5. 兼容性和支持


    - 终端类型:UPD24D 系列提供了两种终端类型:标准引脚用于PCB安装,以及快接端子(F选项)用于面板安装。
    - 厂商支持:Crydom Inc. 提供详细的技术文档和客户服务支持,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    Q1: 在什么情况下会出现过电压保护?
    - A1: 当负载电流超过最大额定值时,继电器会通过内部保护机制进行过电压保护。建议在选型时充分考虑负载电流的要求,并在使用过程中监测负载电流,避免过载。
    Q2: 如何减少漏电流?
    - A2: 使用无泄放二极管设计的产品,如UPD24D系列,可有效降低漏电流。此外,定期检查和维护也是减少漏电流的有效手段。

    7. 总结和推荐


    总结:UPD24D 系列是一款高性能的固态继电器,具有强大的双通道独立控制能力和广泛的电气特性。其低漏电流和多种开关模式的设计,使其在各种工业应用中表现出色。
    推荐:对于需要高功率负载切换且追求高可靠性的工业自动化和机械设备控制应用,我们强烈推荐使用UPD24D系列固态继电器。这款产品以其出色的性能和安全性,成为市场上一个非常值得信赖的选择。

UPD2415D-10参数

参数
负载电压 24V~280V
输入电压 3V~15V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 15A
输出类型 AC
通用封装 SIP-6
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

UPD2415D-10厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

UPD2415D-10数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES UPD2415D-10 UPD2415D-10数据手册

UPD2415D-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 100.8612 ¥ 852.2771
10+ $ 98.1396 ¥ 829.2796
50+ $ 90.8145 ¥ 767.3825
库存: 14
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 852.27
