首页  >  产品百科  >  HD6025P

HD6025P

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, 面板安装, 最大负载电流25 A, 最大负载电压660 V 交流
供应商型号: N-HD6025P
供应商: 云汉优选
标准整包数: 1

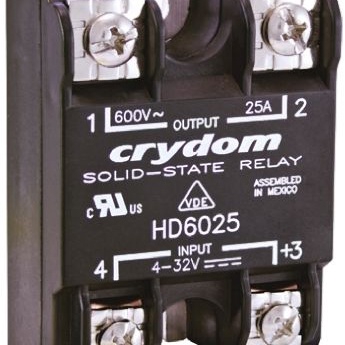

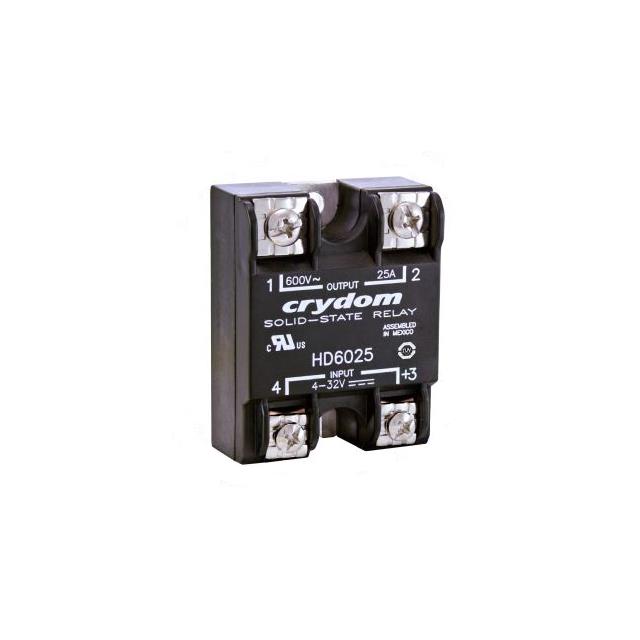

SENSATA TECHNOLOGIES 固态继电器 HD6025P

HD6025P概述


    产品简介


    HA / HD60系列固态继电器是一种专为重工业负载设计的电子元件。它具有SCR(硅控整流器)输出,用于控制高电流负荷。这类继电器广泛应用于各种工业场景,例如机床控制、加热控制、照明控制及电机控制等。

    技术参数


    - 额定电流范围: 25A 至 125A @ 48-660 VAC
    - 输出类型: SCR 输出
    - 启动方式: 零电压或瞬时启动
    - 认证标准: UL/CSA/VDE批准,CE 符合 EN60950-1
    - 输入控制电压: 4-32 VDC 或 90-280 Vrms
    - 额定频率范围: 47-440Hz
    - 瞬态过电压: 1200V
    - 最大关断漏电流: 1.0 mArms
    - 最小关断dv/dt: 500 V/μs
    - 最大导通电压降: 1.15 Vrms
    - 最大1周期浪涌电流:
    - 235/250A (25A)
    - 597/625A (50A)
    - 1145/1200A (90A)
    - 1670/1750A (125A)

    产品特点和优势


    HA / HD60系列固态继电器具有以下显著特点:
    - 多种电压控制选项: 支持直流和交流控制,满足不同应用场景需求。
    - 高性能SCR输出: 适用于大电流、重工业负载。
    - 快速响应: 零电压或瞬时启动模式。
    - 严格的认证: 通过UL/CSA/VDE认证及CE认证,确保安全性与可靠性。
    - 改进型螺钉和垫片: 提高可靠性和耐用性。
    - EMC兼容: 符合Level 3标准,减少电磁干扰。
    - 直接功率引线框架: 提升散热效率。

    应用案例和使用建议


    HA / HD60系列固态继电器可用于各种工业控制系统,例如机床的开关控制、加热系统以及照明控制系统。具体应用实例包括数控机床中的电源控制和工厂自动化设备中的过程控制。建议在使用过程中注意以下几点:
    - 散热管理: 根据环境温度进行适当的散热管理,避免过热。
    - 正确安装: 严格按照安装手册中的扭矩值进行安装,以确保机械连接的稳固性。
    - 选择合适的接线尺寸: 根据负载电流大小选择合适直径的导线,以保证电路的安全性。

    兼容性和支持


    HA / HD60系列固态继电器与大多数常见的电子设备具有良好的兼容性。如果需要配合特定设备使用,建议联系制造商获取详细的支持信息。制造商提供相关的技术支持和售后服务,以确保产品的正常使用和维护。

    常见问题与解决方案


    Q1: 如何判断产品是否正常工作?
    - 答: 检查输入电压是否在规定范围内,确认输出是否有预期的电压变化。使用万用表测量端口之间的电阻值来验证连接是否良好。
    Q2: 如何处理高温问题?
    - 答: 确保使用合适的散热措施,如加装散热片,同时保持设备周围空气流通。

    总结和推荐


    HA / HD60系列固态继电器凭借其高可靠性和多功能性,成为众多工业领域的理想选择。其强大的性能和广泛的适用性使其在市场上具有很高的竞争力。对于需要处理高电流、重工业负载的应用场景,这款继电器无疑是最佳选择之一。因此,强烈推荐在相关应用场景中使用这款产品。

HD6025P参数

参数
控制电压 3V~32V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 25A
输出类型 AC,过零
负载电压 48V~660V
输入电压 4V~32V
长*宽*高 45.7mm*19.8mm*58.4mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

HD6025P厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HD6025P数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HD6025P HD6025P数据手册

HD6025P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ $ 60.4412 ¥ 565.1252
5+ $ 57.6491 ¥ 539.0191
10+ $ 56.0082 ¥ 523.6767
20+ $ 53.856 ¥ 503.5536
库存: 81
起订量: 2 增量: 1
交货地:
最小起订量为:2
合计: ¥ 1130.25
