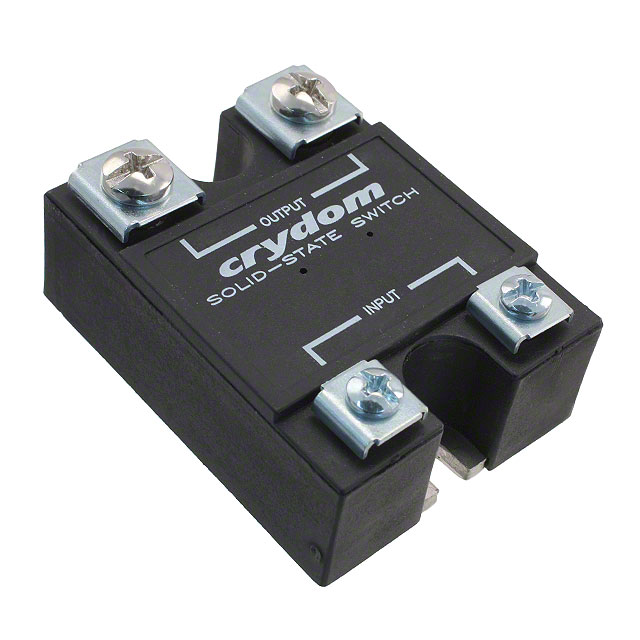

LVD75A80

产品分类: 固态继电器
产品描述: DC 8mΩ 3V~75V 80A 11V~11.5V(DC) 底座安装,螺纹安装
供应商型号: Q-LVD75A80
供应商: 期货订购
标准整包数: 5
SENSATA TECHNOLOGIES 固态继电器 LVD75A80

LVD75A80概述


    产品简介


    LVD系列是来自Crydom公司的低电压断开模块,适用于需要精确控制和高可靠性应用的场合。它提供从40A到100A的输出电流等级,适用于3至75VDC的工作电压范围。LVD系列的核心组件是低通态电阻场效应晶体管(FET),确保了高效且稳定的电力传输。该产品具有多种DC控制范围,特别适合12V和24V直流电池系统。紧凑封装的设计使其易于安装在面板上,同时满足了工业应用的需求。

    技术参数


    LVD系列的主要技术参数如下:
    - 输入控制电压范围: 11.0-12.0 VDC (具体型号可能有所不同)
    - 输出电流等级: 40A, 60A, 80A, 100A
    - 工作电压范围: 3-75 VDC
    - 最大负载电流: 100A
    - 最小负载电流: 5A
    - 最大瞬态电流: 250A (10ms)
    - 通态压降: ≤0.6V @额定电流
    - 通态电阻: ≤1.2mΩ @额定电流
    - 绝缘电阻: ≥10^9Ω
    - 介电强度: 2500Vrms
    - 电容: ≤50pF
    - 工作温度范围: -30°C 至 80°C
    - 存储温度范围: -40°C 至 125°C

    产品特点和优势


    LVD系列的产品优势显著:
    - 高可靠性:采用低通态电阻FET,确保在高电流条件下的稳定运行。
    - 多电压支持:广泛的电压范围使产品能够适应各种电池系统。
    - 紧凑设计:封装设计紧凑,便于安装在控制面板上。
    - 多级选择:不同的电流等级提供了更灵活的选择。
    - 安全保护:高介电强度和绝缘电阻保证了产品的安全性。

    应用案例和使用建议


    LVD系列的应用广泛,尤其适合于12V和24V直流电池系统。例如,在电动车充电站的监控系统中,LVD系列可以有效地管理电池的充放电过程,保证系统的稳定运行。为了优化使用效果,建议在安装过程中注意散热,以防止过热现象的发生。此外,遵循手册中的安装指南,特别是在扭矩值方面,可避免安装不当带来的隐患。

    兼容性和支持


    LVD系列与其他电子元器件的兼容性良好,易于集成到现有系统中。Crydom公司为该产品提供详细的用户手册和安装指南,并提供技术支持服务,确保客户能够顺利地安装和使用产品。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见问题,如过热、输入电压不匹配等。手册中提供了相应的解决方案:
    - 过热:确保良好的散热条件,避免长时间超负荷运行。
    - 输入电压不匹配:检查并确认输入电压是否符合产品规格要求。

    总结和推荐


    总体来看,LVD系列是一款具备高可靠性和广泛应用领域的电子元器件产品。其强大的功能、紧凑的设计和优秀的兼容性使其成为众多应用的理想选择。强烈推荐用户在面对高电流控制需求时选用LVD系列,以获得最佳的性能和使用体验。

LVD75A80参数

参数
负载电流额定值 80A
输出类型 DC
负载电压 3V~75V
输入电压 11V~11.5V(DC)
控制电压 -
开关功能 -
最大导通电阻 8mΩ
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

LVD75A80厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

LVD75A80数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES LVD75A80 LVD75A80数据手册

LVD75A80封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 192.375 ¥ 1577.475
库存: 500
起订量: 5 增量: 5
交货地:
最小起订量为:5
合计: ¥ 7887.37
