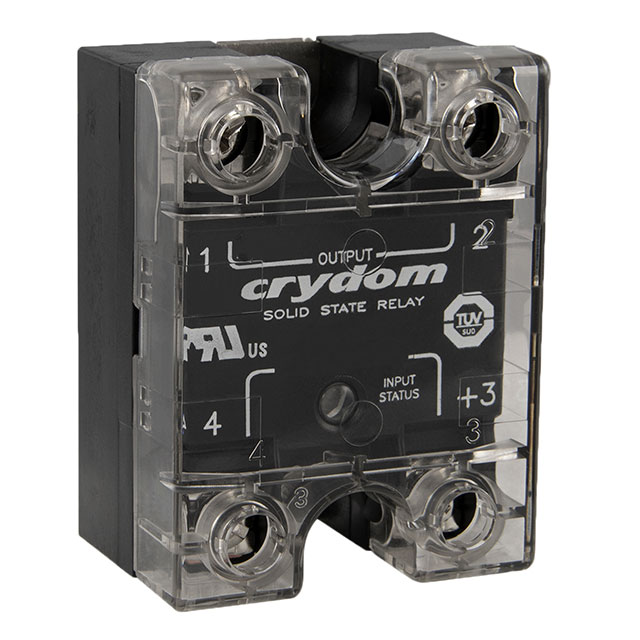

LND2475C

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, LN系列, 面板安装, 最大负载电流75 A, 最大负载电压280 V 交流
供应商型号: Q-LND2475C
供应商: 期货订购
标准整包数: 20

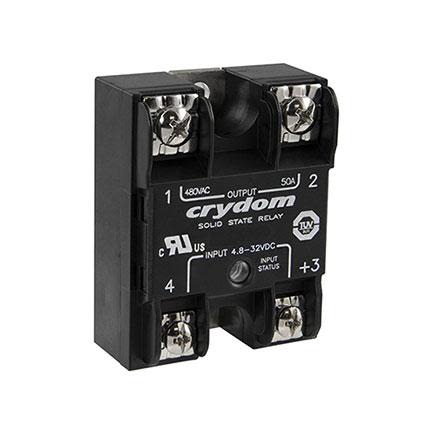

SENSATA TECHNOLOGIES 固态继电器 LND2475C

LND2475C概述

    文章标题:LN系列低噪声固态继电器技术手册解读

    一、产品简介


    LN系列低噪声固态继电器(Solid State Relay,简称SSR)是专为商业、家庭及医疗设备设计的高效能固态继电器。它具备零电压触发切换功能,能够在高达75安培的电流下安全工作,并提供最低限度的电磁干扰。其广泛应用于商业烤箱、专业烹饪设备、家用电器以及医疗设备等领域。

    二、技术参数


    - 输出电压:25安至75安(分别对应24-280 VAC和48-528 VAC)
    - 控制电压范围:4.8-32V DC
    - 最大反向电压:32V DC
    - 最小导通电压:4.8V DC
    - 最小关断电压:1.1V DC
    - 最小输入电流:8 mA(25A型号)/ 15 mA(50A及75A型号)
    - 最大输入电流:16 mA(25A型号)/ 27 mA(50A及75A型号)
    - 负载电流:25A至75A
    - 最大峰值浪涌电流:239/250 A(25A型号)/ 597/625 A(50A型号)/ 1145/1200 A(75A型号)
    - 最高关断时间:1/2周期
    - 绝缘强度:3500 VAC(输入到输出),4000 VAC(输入/输出到外壳)
    - 工作温度范围:-40°C至80°C

    三、产品特点和优势


    LN系列低噪声固态继电器具有多项显著的技术优势:
    - 专利低噪声触发电路:减少电磁干扰。
    - 高可靠性:符合IEC60947-4-3标准,适用于低电压家庭、商业及轻工业领域。
    - 过压保护:内置输入/输出过压保护。
    - 热稳定性:提供出色的热管理能力,避免过热现象。
    - 光学隔离:3500 VAC光耦隔离,增强电气安全性。
    - 电磁兼容性:达到EMC标准,适合多种工业环境。

    四、应用案例和使用建议


    LN系列低噪声固态继电器适用于各种高要求的应用场景,如:
    - 商用烤箱:用于自动控制温度。
    - 医疗设备:精确控制医疗设备中的电力供给。
    - 家用电器:提供安全可靠的开关控制。
    使用建议:
    - 在高温环境中使用时,需配备足够的散热器,以确保最佳运行状态。
    - 安装时遵循规范,紧固螺丝的力矩值参考手册说明,防止过载导致损坏。
    - 注意安装过程中的防潮措施,防止水分进入内部组件,造成短路或腐蚀。

    五、兼容性和支持


    LN系列低噪声固态继电器可与其他符合标准的电子元件及设备良好兼容。Sensata公司提供详细的安装指导和支持服务,包括热垫、固定螺钉及其他配件,帮助用户顺利完成安装。

    六、常见问题与解决方案


    - Q: 继电器在低温环境下如何保证正常工作?
    - A: 增加操作电压1伏,适用于-20°C至-40°C的操作环境。

    - Q: 遇到高温过热问题怎么办?
    - A: 使用适当的散热器,如HS501DR型号,确保热量及时散发。

    七、总结和推荐


    综上所述,LN系列低噪声固态继电器凭借其卓越的性能和广泛的适用性,在商业、家庭及医疗设备领域表现出色。无论是从可靠性、效率还是耐用性来看,这款产品都是高性能电子系统的理想选择。强烈推荐使用LN系列低噪声固态继电器,尤其对于需要精确控制且追求低电磁干扰的应用场合。

LND2475C参数

参数
负载电流额定值 75A
输出类型 AC,过零
负载电压 24V~480V
输入电压 4.8V~32V
控制电压 -
开关功能 -
最大导通电阻 -
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

LND2475C厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

LND2475C数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES LND2475C LND2475C数据手册

LND2475C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 163.775 ¥ 1342.955
库存: 2000
起订量: 20 增量: 20
交货地:
最小起订量为:20
合计: ¥ 26859.1
