84140600

产品分类: 固态继电器
产品描述: AC,过零 48V~660V 40A 4V~15V(DC) 底座安装
供应商型号: N-84140600
供应商: 云汉优选
标准整包数: 1

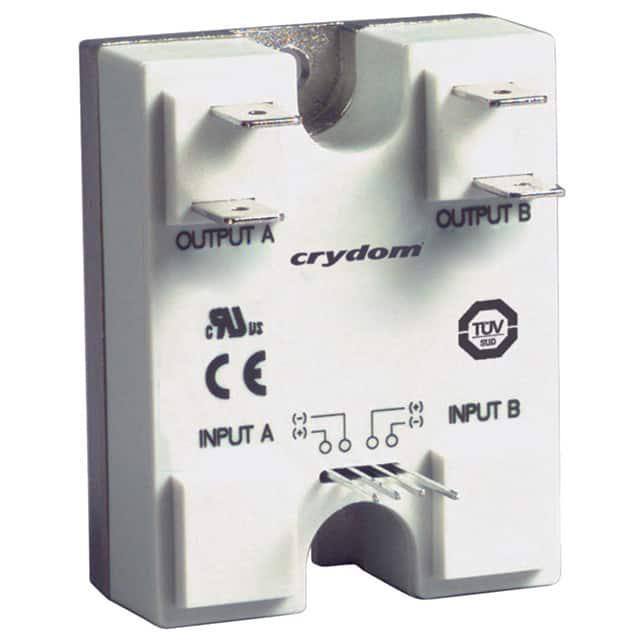

SENSATA TECHNOLOGIES 固态继电器 84140600

84140600概述


    产品简介


    本产品是一款高可靠性固态继电器,主要用于工业自动化和控制领域。它具备零电压和瞬时通断功能,适用于各种交流负载的开关控制,如加热器、电动机、灯泡等。该继电器具有多种控制电压和操作电压选项,能够适应不同的应用需求。通过独特的设计,它可以有效地提高系统的稳定性和安全性。

    技术参数


    - 输入电压:4-15 VDC, 17-32 VDC
    - 输出电压:24-280 VAC, 48-660 VAC
    - 控制电流:25 A 和 40 A
    - 最大额定电流:25 A 和 40 A
    - 瞬态电压(t=1min):550 Vpk (280 VAC), 1000 Vpk (660 VAC)
    - 最大漏电流:0.1 mArms (280 VAC), 0.25 mArms (660 VAC)
    - 最大负载电流:25 A 和 40 A
    - 最小负载电流:25 mArms 和 40 mArms
    - 最大1秒涌流电流:100 Apk (280 VAC), 150 Apk (660 VAC)
    - 最大1/2周期涌流电流:85 Apk (280 VAC), 150 Apk (660 VAC)
    - 最大导通压降:275/300 Vpk (280 VAC), 710/750 Vpk (660 VAC)
    - 热阻:1.4°C/W (280 VAC), 1.3°C/W (660 VAC)
    - 最大1/2周期 I²t:0.6 A² sec (280 VAC), 0.4 A² sec (660 VAC)
    - 最大关断dv/dt:500 V/μsec

    产品特点和优势


    1. 双通道设计:提供25 A和40 A两种电流等级,满足不同负载需求。
    2. 背对背双SCR输出:确保高效且稳定的开关性能。
    3. 4000 VAC光学隔离:增强电气隔离度,提高系统安全性和稳定性。
    4. 直接焊铜基底:提升散热性能,延长使用寿命。
    5. 多种控制方式:支持零电压和瞬时通断,适应不同应用场景。
    6. 认证齐全:UL/cUL认证,CE合规,保证产品质量。

    应用案例和使用建议


    应用案例
    该继电器广泛应用于工业控制、照明系统、加热设备等领域。例如,在大型暖通空调系统中,它可以用于控制加热器的开关,确保温度稳定;在工业生产线中,可以控制电动机的启动和停止,提高生产效率。
    使用建议
    1. 冷却时间:在长时间连续工作后,需要确保继电器有足够的冷却时间,以避免过热。
    2. 安装位置:建议安装在通风良好的位置,以提高散热效果。
    3. 线路检查:在安装或维修前,务必断开所有电源,并确认所有连接无误后再接通电源。
    4. 环境温度:确保操作温度范围在-40°C到80°C之间,以保证正常工作。

    兼容性和支持


    该继电器具有广泛的兼容性,可与多种电子元件和设备配合使用。厂商提供了详尽的技术支持,包括详细的安装指南、故障排查和维护手册,用户可以通过官方网站获取这些资源。

    常见问题与解决方案


    1. 问题:继电器工作时出现异常噪音
    - 解决办法:检查连接线是否松动,确保接地良好,重新接线并紧固连接点。
    2. 问题:继电器无法启动
    - 解决办法:检查控制电压是否符合要求,确认连接电路无误,调整输入电压至规定范围内。
    3. 问题:继电器过热
    - 解决办法:确保安装位置通风良好,减少连续工作时间,增加冷却间隔。

    总结和推荐


    该产品凭借其高性能、高可靠性和广泛应用领域的优势,在工业控制和自动化领域中表现卓越。通过详细的安装指南和技术支持,用户可以轻松上手并充分发挥其性能。强烈推荐在需要高可靠性的工业环境中使用这款固态继电器。

84140600参数

参数
最大导通电阻 -
负载电流额定值 40A
输出类型 AC,过零
负载电压 48V~660V
输入电压 4V~15V(DC)
控制电压 -
开关功能 -
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

84140600厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

84140600数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES 84140600 84140600数据手册

84140600封装设计

查看详情并下载
Symbol
Footprint
3D Model
