GNR45DHR

产品分类: 固态继电器
产品描述: AC 48V~600V 45A 4V~32V(DC) DIN导轨安装,螺纹安装
供应商型号: Q-GNR45DHR
供应商: 期货订购
标准整包数: 20

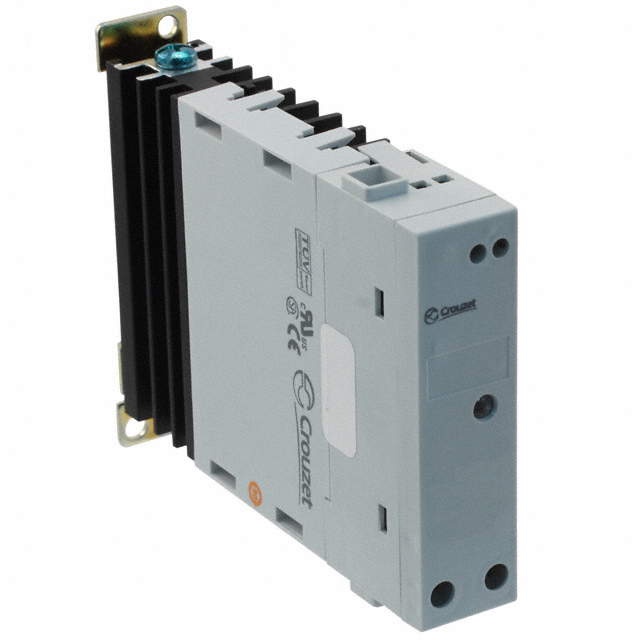

SENSATA TECHNOLOGIES 固态继电器 GNR45DHR

GNR45DHR概述

    # GNR 45mm Series 技术手册概述

    产品简介


    GNR 45mm Series 是一种用于工业自动化和电力控制系统的固态继电器(Solid State Relay,简称SSR)。该系列固态继电器提供了两种电流等级:35安培和45安培,适用于广泛的电压范围,最高可达600VAC。GNR 45mm Series 的主要功能是实现无电弧、零电压或瞬时接通的电力转换控制,广泛应用于电动机控制、加热控制、照明控制以及其他需要精确电力切换的应用场合。

    技术参数


    以下是GNR 45mm Series的主要技术规格和性能参数:
    输出规格
    - 额定输出电压范围:48-600 VAC
    - 瞬时过电压耐受:1100 VAC (1分钟)
    - 最大离状态漏电流:35A型号为35mArms,45A型号为45mArms
    - 最大负载电流:35A型号为35Arms,45A型号为45Arms
    - 最小负载电流:0.1Arms
    - 静态断态dv/dt:500 V/μsec (Ta=25°C)
    - 浪涌电流耐受:1.35KA (50/60Hz, 1秒)
    - 最大熔断电流:668/700Arms (120V/FLC)
    输入规格
    - 控制电压范围:
    - 35A型号:4-32 VDC、90-140 VAC、180-280 VAC
    - 45A型号:4-32 VDC、90-140 VAC、180-280 VAC
    - 最小接通电压:90 Vrms
    - 最小关断电压:10 Vrms
    - 最大输入电流:16mA (35A型号),19mA (45A型号)
    - 最大接通时间:6ms (35A型号),6ms (45A型号)
    一般规格
    - 绝缘强度:输入到输出:4000 Vrms,输入/输出到接地:2500 Vrms
    - 最大输入输出电容:8pF
    - 工作温度范围:-20°C 到 80°C
    - 存储温度范围:-40°C 到 100°C
    机械规格
    - 外形尺寸:所有尺寸单位为英寸[毫米]
    - 重量:14.1oz (400g)

    产品特点和优势


    GNR 45mm Series 的独特功能和优势如下:
    - 高可靠性:UL 508认证,确保增强的可靠性。
    - 内置保护功能:内置过压保护。
    - 多种安装方式:可选择DIN导轨安装或面板安装。
    - 多种配置选项:提供不同控制电压和电流等级的型号。
    - 易于集成:具有LED指示灯显示输入状态,便于监控。
    - 环保:无铅、无汞、无镉设计,符合RoHS标准。

    应用案例和使用建议


    GNR 45mm Series 主要应用于电动机控制、加热控制、照明控制等场合。例如,在电动机控制应用中,可以通过DIN导轨安装直接连接到电机驱动系统中,实现对电机运行状态的精确控制。
    使用建议:
    - 在安装前务必确认所有连接正确,避免出现错误连接。
    - 使用过程中应注意散热,避免因过热导致的性能下降。
    - 在控制电压选择上,应根据实际应用需求选择合适的型号,以达到最佳的控制效果。

    兼容性和支持


    GNR 45mm Series 具有良好的兼容性,可以与多种电气控制系统和设备配合使用。此外,Crydom公司提供全面的技术支持和售后服务,帮助用户解决各种技术问题和故障排除。

    常见问题与解决方案


    - Q:如何检查输入状态?
    - A:通过LED指示灯的颜色和状态来判断输入状态。绿色表示正常工作状态,熄灭表示未接通状态。
    - Q:如何防止过电压?
    - A:GNR 45mm Series 内置过电压保护功能,当检测到过电压时会自动切断电路。
    - Q:如何正确安装?
    - A:严格按照产品手册中的安装指南进行安装,特别是关于扭矩值的规定。

    总结和推荐


    总体而言,GNR 45mm Series 是一款高性能、高可靠性的固态继电器,适用于各种工业自动化控制应用。其独特的特点和优势使其在市场上具备强大的竞争力。我们强烈推荐使用这款产品,特别是在那些需要高精度电力控制的应用场合。
    如有任何疑问或需要更多技术支持,请联系Crydom的技术支持部门。

GNR45DHR参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 45A
输出类型 AC
负载电压 48V~600V
输入电压 4V~32V(DC)
控制电压 -
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

GNR45DHR厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

GNR45DHR数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES GNR45DHR GNR45DHR数据手册

GNR45DHR封装设计

查看详情并下载
Symbol
Footprint
3D Model
