UPD2415TP-10

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, PCB安装, 最大负载电流15 A rms, 最大负载电压280V有效值
供应商型号: 7126001
供应商: 海外现货
标准整包数: 1

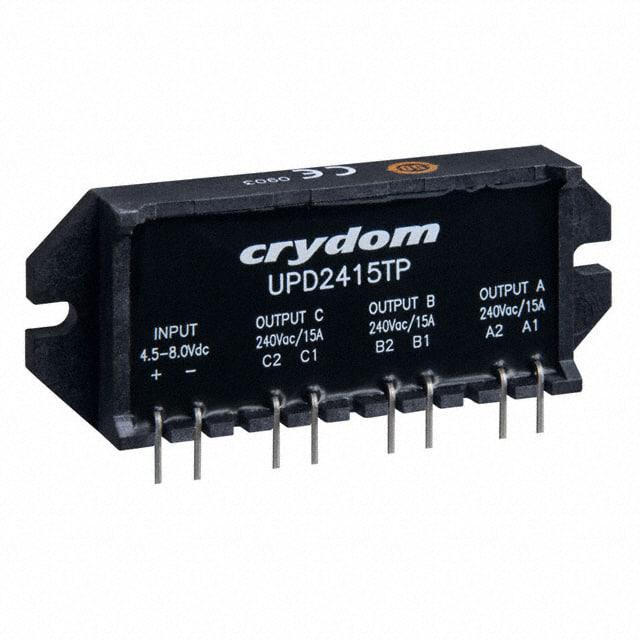

SENSATA TECHNOLOGIES 固态继电器 UPD2415TP-10

UPD2415TP-10概述

    # Crydom UPD24TP 系列固态继电器技术手册

    一、产品简介


    产品类型与主要功能
    Crydom UPD24TP 系列属于单列直插式(SIP)固态继电器,具有三通道输出的设计,并以单一控制输入实现对多个通道的同步控制。每通道的额定电流为15A@280VAC,适用于高功率工业负载的应用场景。其设计结合了现代电子技术和紧凑型封装,可广泛应用于自动化设备、加热控制、电机控制以及照明系统等领域。
    应用领域
    UPD24TP 系列产品在以下场景中表现优异:
    - 工业自动化控制
    - 电动机控制
    - 照明系统
    - 加热与冷却设备
    - 自动化流水线及生产装置

    二、技术参数


    | 参数类别 | 描述 | 规格范围 |
    |
    | 输出电压 | 工作电压 | 24-280VAC |
    | 最大负载电流 | 单通道最大负载电流 | 15A |
    | 控制电压 | 输入控制电压 | 4.5-8VDC |
    | 最小启动电压 | 必须启动电压 | 4.5VDC |
    | 最大关断电压 | 必须关断电压 | 1.0VDC |
    | 漏电流 | 最大关断状态漏电流 | 0.1mArms |
    | 工作温度范围 | 工作环境温度范围 | -40°C 至 +80°C |
    | 绝缘耐压强度 | 输入/输出绝缘耐压 | 2500VRMS @ 50/60Hz |

    三、产品特点和优势


    产品特点
    1. 三通道同步控制:一个控制输入即可驱动三个独立通道,极大提高了集成度和可靠性。
    2. 宽电压范围支持:输入电压范围为4.5-8VDC,适应多种控制电路。
    3. 高可靠性与耐用性:采用SCR输出设计,能够承受重载工业负载并保证长期稳定性。
    4. 低泄漏电流:无缓冲器设计使得漏电流极低,提高系统整体能效。
    市场竞争力
    - 紧凑设计与高性能结合,非常适合空间受限的工业设备中。
    - 出色的抗干扰能力和宽工作温度范围使其能在恶劣环境下稳定运行。

    四、应用案例和使用建议


    应用案例
    - 在工业烤箱系统中作为温度调节的核心部件,实现精准控制。
    - 用于工厂自动化流水线,控制机械臂和其他执行机构。
    - 在大型照明系统中作为继电器模块,控制多个区域的灯光。
    使用建议
    1. 散热管理:由于UPD24TP系列是大功率组件,建议在高电流工作时配合外部散热片以降低温升。
    2. 控制信号保护:在输入端添加滤波器,可以减少外界干扰对系统的潜在影响。
    3. 连接注意事项:确保每个负载均正确连接到指定的A、B或C输出端子,避免因错误连接导致的设备损坏。

    五、兼容性和支持


    兼容性
    UPD24TP系列与各种标准工业控制板和传感器完全兼容,能够无缝集成到现有设备中。此外,提供快速连接端子(F选项),便于现场安装和调试。
    支持服务
    Crydom公司为客户提供详尽的技术文档和支持,包括产品选型指南、安装手册以及在线技术支持平台,帮助用户快速解决问题并优化应用性能。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动时反应迟缓 | 检查控制电压是否在4.5-8VDC范围内 |
    | 设备工作温度异常升高 | 添加外部散热器或改进散热设计 |
    | 设备在某些条件下无法正常工作 | 确认负载是否符合最大额定电流和电压要求 |

    七、总结和推荐


    综合评估
    Crydom UPD24TP系列以其三通道同步控制、宽电压支持和工业级耐用性成为市场上极具竞争力的产品之一。它特别适合需要多路同步输出且工作条件苛刻的工业环境。
    推荐意见
    我们强烈推荐这款产品用于需要高性能和高可靠性的工业自动化项目中。同时,由于其出色的兼容性和全面的技术支持,对于初次使用者也非常友好。
    如需进一步技术支持或定制化服务,请访问官网 www.crydom.com。

    希望本文为您提供了对Crydom UPD24TP系列固态继电器全面而清晰的理解。

UPD2415TP-10参数

参数
输出类型 AC
负载电压 24V~280V
输入电压 4.5V~8V(DC)
控制电压 4.5V~8V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 15A
长*宽*高 78.3844mm(长度)*28.575mm(高度)
通用封装 SIP-6
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

UPD2415TP-10厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

UPD2415TP-10数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES UPD2415TP-10 UPD2415TP-10数据手册

UPD2415TP-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
