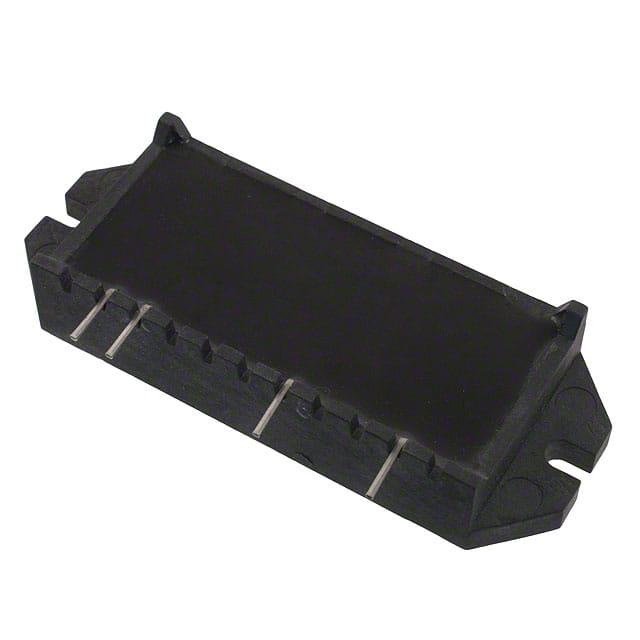

UPD2415F

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, UPD24系列, 面板安装, 最大负载电流15 A rms, 最大负载电压280V有效值
供应商型号: Q-UPD2415F
供应商: 期货订购
标准整包数: 5
SENSATA TECHNOLOGIES 固态继电器 UPD2415F

UPD2415F概述


    产品简介


    UPD24系列是专为单通道重载工业应用设计的固态继电器(SSR),采用表面贴装(PCB)封装或快速连接端子(面板安装)。这款继电器在3-32 VDC的控制电压范围内表现出色,适用于电阻性负载和感性负载的开关应用。其主要特点是零交叉输出(适用于电阻性负载)或随机触发输出(适用于感性负载),并具有低泄漏电流的特性。

    技术参数


    - 控制电压范围:3-32 VDC
    - 典型输入电流@12 VDC:10 mA
    - 最大输入电压:3.0 VDC
    - 最小输入电压:1.0 VDC
    - 最大关断时间:<0.02 ms
    - 最小输入阻抗:10 kOhms
    - 最大接通时间:<0.02 ms
    输出规格
    - 工作电压范围:24-280 Vrms (47-440 Hz)
    - 最大负载电流:15 A 或 25 A
    - 瞬态过电压:600 Vpk
    - 最大单周期冲击电流(50/60 Hz):239/250 Apk
    - 最大导通状态压降@额定电流:1.4 Vpk
    - 热阻(结到壳):0.7 °C/W
    - 最大熔断I²t(50/60 Hz,半周期):285/259 A² sec

    产品特点和优势


    UPD24系列继电器的独特之处在于其低泄漏电流特性,无须使用阻尼电路,提高了可靠性。它还具备零交叉或随机触发两种输出模式,适应多种负载类型,包括电阻性和感性负载。这使得它非常适合用于重载工业应用,如电机控制、加热系统、照明控制系统等。此外,它的高电气强度和宽工作温度范围使其在恶劣环境下依然可靠。

    应用案例和使用建议


    UPD24系列广泛应用于工业自动化领域,例如用于控制电动机、加热设备或照明系统的开闭。在实际应用中,建议遵循正确的安装指南,并确保散热充分以防止过热。由于可能产生电弧闪光或爆炸风险,务必在操作前切断所有电源,并验证所有连接后才能重新供电。对于使用过程中可能遇到的发热问题,可以参照附带的热降曲线图,根据环境温度合理选择负载电流,避免过载。

    兼容性和支持


    UPD24系列继电器支持快速连接端子(F选项)或直接安装于PCB上,与多种电气控制系统兼容。厂家提供了详尽的技术文档和支持服务,包括安装指南和故障排除手册。通过官方渠道获取相关技术支持,有助于更好地利用产品的性能优势。

    常见问题与解决方案


    1. Q: 继电器工作时发热严重?
    - A: 参考热降曲线图,调整负载电流至安全范围,必要时增加散热措施。

    2. Q: 设备启动时出现异常噪音?
    - A: 检查连接线是否有松动,确保连接良好;同时检查负载是否正常,排除故障。
    3. Q: 开关频率过高导致性能下降?
    - A: 减少开关频率,提高冷却效率,避免长时间高频次操作引起过热。

    总结和推荐


    总体来看,UPD24系列继电器凭借其高性能和可靠性,在重负载工业环境中展现出卓越的表现。其独特的技术特点和适用性强的特点使其成为许多工业应用的理想选择。只要遵循正确的安装和维护指南,该产品能够提供长期稳定的工作表现。因此,我强烈推荐在合适的工业应用场景中使用该产品。

UPD2415F参数

参数
负载电压 24V~280V
输入电压 3V~32V(DC)
控制电压 3V~32V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 15A
输出类型 AC,过零
长*宽*高 78.38mm*28.58mm*28.6mm
安装方式 底座安装
零件状态 在售
包装方式 盒装,散装

UPD2415F厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

UPD2415F数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES UPD2415F UPD2415F数据手册

UPD2415F封装设计

查看详情并下载
Symbol
Footprint
3D Model
