H16WD6050G

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, H16WD系列, 面板安装, 最大负载电流50 A, 最大负载电压660 V 交流
供应商型号: N-H16WD6050G
供应商: 云汉优选
标准整包数: 1

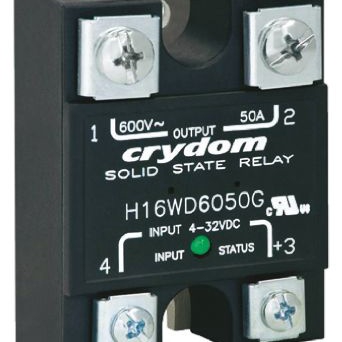

SENSATA TECHNOLOGIES 固态继电器 H16WD6050G

H16WD6050G概述

    # 产品概述:H16WD 固态继电器

    1. 产品简介


    H16WD 固态继电器(Solid State Relay, SSR)是一种用于工业应用的电力控制组件。这种继电器通过固态开关来实现电流的接通和断开操作,具有无机械磨损、寿命长、响应速度快等特点。它的主要功能是通过低电压直流控制信号(4-32 VDC)控制高功率交流负载的开关状态。H16WD SSR 额定电流范围从 25A 到 90A,适用于从 48V 到 690V 的交流电压。此外,它还具有零电压开关或瞬时开关输出选项,以适应不同的应用场景需求。
    应用领域
    H16WD SSR 广泛应用于重型工业设备中,如电机控制、加热系统、照明控制等。它的无电弧切换能力和高可靠性使其成为许多严苛环境下不可或缺的组件。

    2. 技术参数


    H16WD SSR 的技术规格如下:
    | 参数 | 描述 |

    | 电源电压 | 48-690 VAC |
    | 持续工作电流 | 25A, 50A, 75A, 90A |
    | 额定负载电流(UL508电机控制器)| 10A, 20A, 30A, 45A |
    | 阻断电压 | 1600 Vpk |
    | 最大离态漏电流 | 1.0 mArms |
    | 输入电压范围 | 4-32 VDC |
    | 最小输入电流 | 7 mA |
    | 最大输入电流 | 12 mA |
    | 控制电压范围 | 4-32 VDC |
    | 零电压或瞬时开关输出 | 支持零电压或瞬时开关输出 |
    | 绝缘电阻 | 10^9 Ohm |
    | 工作温度范围 | -30 至 80°C |
    | 存储温度范围 | -40 至 125°C |

    3. 产品特点和优势


    - 高可靠性:H16WD SSR 可承受高达 1600V 的阻断电压,确保在高压环境中稳定工作。
    - 快速响应:采用零电压或瞬时开关输出设计,响应时间快,提高系统整体效率。
    - UL/CSA/VDE 认证:符合多种安全标准,确保产品安全性。
    - 环境适应性强:能够在 -30 至 80°C 的宽广温度范围内正常工作。
    - EMC 认证:满足电磁兼容性要求,减少电磁干扰对其他设备的影响。

    4. 应用案例和使用建议


    应用案例
    H16WD SSR 在重型电机控制系统中的应用非常广泛。例如,在电动机控制柜中,H16WD SSR 能够有效控制电动机的启动和停止过程,特别是在频繁启动和停止的应用场合中表现出色。此外,它还可以应用于加热系统中,如烤箱、烘干设备等,通过精准控制加热元件的工作状态来实现温度调节。
    使用建议
    - 避免直接触摸热表面:H16WD SSR 在运行过程中可能产生较高温度,因此需要采取适当的防护措施,确保不会因误触而导致烫伤。
    - 正确的安装方式:按照制造商的建议进行正确安装,特别是紧固螺丝时要遵循推荐的扭矩值,以防止损坏继电器。

    5. 兼容性和支持


    H16WD SSR 设计有多种接口选项,包括螺纹端子(Screw)、快速连接端子(Quick Connect)和六角立柱(Hex Standoffs)。这些选项使得 H16WD SSR 可以方便地与其他电子元件和设备集成在一起。Sensata 提供了全面的技术支持服务,包括产品选型指导、安装调试和技术问题解答。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | H16WD SSR 发热严重 | 确保良好的散热条件,适当增加散热器的面积。 |
    | H16WD SSR 无法正常开关 | 检查控制电压是否在有效范围内,确认接线无误。 |
    | 开关响应时间过长 | 检查输入电流是否足够,确认输入电压和控制电压设置是否正确。 |

    7. 总结和推荐


    H16WD SSR 是一款高性能的固态继电器,具有广泛的适用性和可靠的性能。它适合应用于各种严苛的工业环境,特别是在需要频繁开关的大功率负载应用中。如果你需要一个能够在恶劣条件下工作的可靠继电器,H16WD SSR 将是一个非常值得考虑的选择。

H16WD6050G参数

参数
输出类型 AC,过零
负载电压 48V~660V
输入电压 4V~32V(DC)
控制电压 4V~32V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 50A
长*宽*高 45.7mm*19.8mm*58.4mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

H16WD6050G厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

H16WD6050G数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES H16WD6050G H16WD6050G数据手册
