UPD2415TPF

产品分类: 固态继电器
产品描述: AC,过零 24V~280V 15A 4.5V~8V(DC) 底座安装
供应商型号: CC1715-ND
供应商: Digi-Key
标准整包数: 1

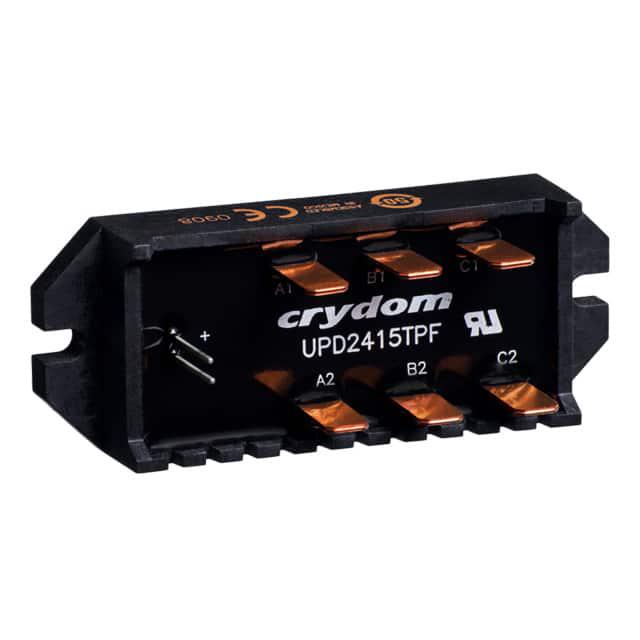

SENSATA TECHNOLOGIES 固态继电器 UPD2415TPF

UPD2415TPF概述


    产品简介


    UPD24TP系列是Crydom公司推出的一款单列直插式固态继电器(Single In-Line Package Solid State Relay, SIP SSR),集成了三个输出通道,并共享一个控制输入端。该产品适用于多种重工业负载的开关控制应用,尤其是在需要零交叉或随机触发的情况下表现优异。UPD24TP系列广泛应用于自动化控制、机械工程、工业自动化等领域。

    技术参数


    - 控制电压范围: 4.5-8 VDC
    - 额定输出电流: 15A @ 280VAC
    - 最大负载电流: 15 Arms
    - 零交叉或随机触发: 用于电阻负载和感性负载
    - 低漏电流: snubberless设计,漏电流小于0.1 mArms
    - 绝缘耐压: 输入/输出/基座之间的耐压为2500 Vrms
    - 最小绝缘电阻: 1.53欧姆@500 VDC
    - 最大电容: 8 pF
    - 工作温度范围: -40至80°C
    - 存储温度范围: -40至125°C
    - 最大瞬态过电压: 1.6 kV
    - 最小开态电压降: 1.02 Ω
    - 最大短路能量: 285 A²s @ 50/60Hz, 1/2周期

    产品特点和优势


    - 三通道集成: UPD24TP系列在同一封装内集成了三个独立的输出通道,可节省空间并简化电路设计。
    - 宽泛的控制电压范围: 支持4.5-8 VDC的控制电压,增强了通用性和适应性。
    - 高可靠性: 采用SCR输出方式,适用于高负荷工况下的工业应用。
    - 低泄漏电流: Snubberless设计减少了外部组件需求,降低了整体成本和故障率。
    - 耐高温设计: 能够在极端温度环境下正常工作,适应更广泛的应用场景。

    应用案例和使用建议


    - 典型应用: 自动化生产线、机械设备控制、工业控制系统中的电机控制等。
    - 使用建议: 在接线时确保每个通道的负载与继电器相匹配,避免过载。为了提高散热效率,建议将继电器安装在良好的散热环境中。

    兼容性和支持


    - 安装类型: 提供PCB焊接针脚和快速连接端子两种版本。
    - 厂商支持: Crydom提供详尽的技术文档和支持服务,确保用户能够顺利完成安装和调试过程。

    常见问题与解决方案


    - 问题: 无法触发继电器
    - 解决方案: 检查控制电压是否在4.5-8 VDC范围内,同时检查是否有任何外部干扰。

    - 问题: 泄漏电流过高
    - 解决方案: 确认接线无误,检查是否有短路或接地不良的情况。

    总结和推荐


    UPD24TP系列是一款高性能、多功能的固态继电器,具有三通道集成、宽电压范围及出色的可靠性。它的多功能性和高性价比使其成为各种工业自动化和机械控制应用的理想选择。我们强烈推荐该产品给寻求高效、可靠解决方案的工程师和系统集成商。
    希望本文能为您提供有价值的信息,并帮助您更好地了解和使用UPD24TP系列固态继电器。如果您有任何疑问,欢迎访问Crydom官网获取更多技术支持。

UPD2415TPF参数

参数
负载电压 24V~280V
输入电压 4.5V~8V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 15A
输出类型 AC,过零
安装方式 底座安装
零件状态 在售
包装方式 散装
