EL240A30-12NP

产品分类: 固态继电器
产品描述: AC,过零 24V~280V 30A 10V~14V(DC) 底座安装
供应商型号: 558-EL240A30-12NP
供应商: Mouser
标准整包数: 1

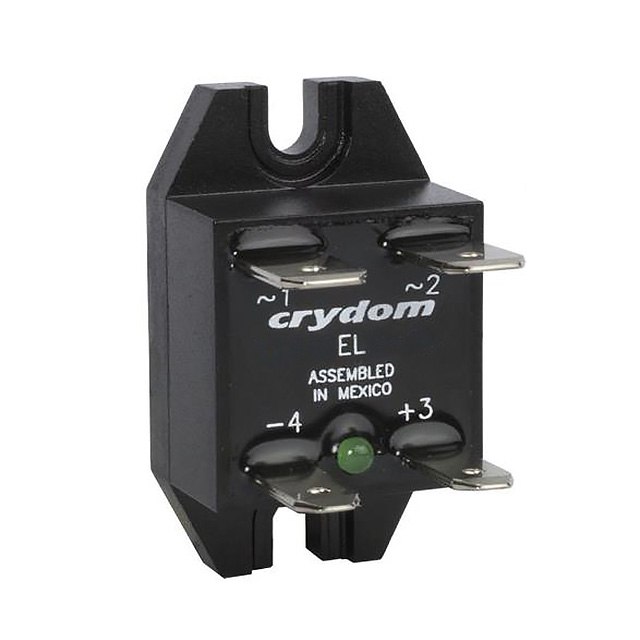

SENSATA TECHNOLOGIES 固态继电器 EL240A30-12NP

EL240A30-12NP概述


    产品简介


    EL系列固态继电器(SSR)是Sensata Technologies推出的一款适用于交流输出的面板安装型固态继电器。该产品以其高性能和广泛的应用范围而受到关注。EL系列支持的额定电流为5A、10A、20A和30A,交流输出电压范围为24-280VAC。此系列产品通过了多项国际认证,包括UL、TUV、CE和RoHS合规性,确保了其在工业领域的安全性和可靠性。EL系列还提供了多种控制输入选项(如4-8VDC、10-14VDC、21-27VDC),并配备LED输入状态指示灯,便于用户实时监控设备状态。
    主要功能:提供零电压或瞬时开启输出,通过热管理增强散热性能,同时支持过压保护。
    应用领域:适用于工业自动化、暖通空调系统、医疗设备及照明控制等领域。

    技术参数


    | 参数类别 | 规格/参数 |

    | 输出额定电流 | 5A、10A、20A、30A |
    | 控制输入电压范围 | 4-8VDC、10-14VDC、21-27VDC |
    | 输入关断电压 | ≥1VDC |
    | 最小关断时间 | 1/2周期 |
    | 驱动电流 | 最小6mA,最大21mA(具体型号略有差异) |
    | 隔离强度(输入到输出) | 3750Vrms |
    | 最大漏电流 | 0.1mArms |
    | 工作温度范围 | 操作:-30°C至+80°C;储存:-30°C至+125°C |

    产品特点和优势


    EL系列固态继电器的主要特点和优势如下:
    1. 多样化输入选择:支持多种电压范围的输入,适应不同控制系统的供电需求。
    2. 高性能设计:低导通电阻(1.3V)和高隔离电压,提升整体运行稳定性。
    3. 紧凑设计:易于安装且占用空间小,适合各种工业应用场景。
    4. 卓越的过压保护能力:内置自触发功能,在过电压情况下可保护负载和自身安全。
    5. 符合国际标准:通过多项权威认证,如UL、CE等,满足全球市场需求。

    应用案例和使用建议


    应用案例:
    EL系列固态继电器广泛应用于需要精确控制交流电源的场合,例如:
    - 工业设备中的电机启动与停止控制。
    - 照明系统中的调光与开关控制。
    - 热交换设备中的温度调节。
    使用建议:
    1. 正确选择型号:根据负载电流大小选择合适的型号(如5A、10A、20A、30A)。
    2. 良好的散热设计:确保SSR安装在散热性能优良的底座上,以避免过热问题。
    3. 外部过压保护电路:对于易受电涌影响的场合,建议添加外部电涌吸收装置,以提高可靠性。

    兼容性和支持


    EL系列固态继电器具有良好的兼容性,可以无缝集成到现有的控制系统中。Sensata提供全面的技术支持和售后服务,包括快速响应客户咨询、指导安装与调试等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输入电压不匹配 | 确认所选型号是否符合实际需求 |
    | 负载电流过大 | 检查SSR是否正确配置或升级为更大容量型号 |
    | 温度过高 | 改善散热措施,确保良好通风条件 |

    总结和推荐


    总结:EL系列固态继电器凭借其高可靠性、多样化的电压支持以及灵活的安装方式,在工业控制领域表现出色。其显著的优势在于高绝缘等级、低功耗以及出色的过压保护功能。
    推荐:强烈推荐EL系列固态继电器用于需要频繁切换和精准控制的工业应用场景。无论是小型设备还是大型复杂系统,它都能提供可靠的支持和服务。
    希望这篇文章能帮助您深入了解EL系列固态继电器的技术特性和应用价值!

EL240A30-12NP参数

参数
输入电压 10V~14V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 30A
输出类型 AC,过零
负载电压 24V~280V
安装方式 底座安装
零件状态 在售
包装方式 散装

EL240A30-12NP厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

EL240A30-12NP数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES EL240A30-12NP EL240A30-12NP数据手册

EL240A30-12NP封装设计

查看详情并下载
Symbol
Footprint
3D Model
