GN350BLZ

产品分类: 固态继电器
产品描述: AC,过零 48V~600V 50A 90V~140V(AC) DIN导轨安装,螺纹安装
供应商型号: N-GN350BLZ
供应商: 云汉优选
标准整包数: 1

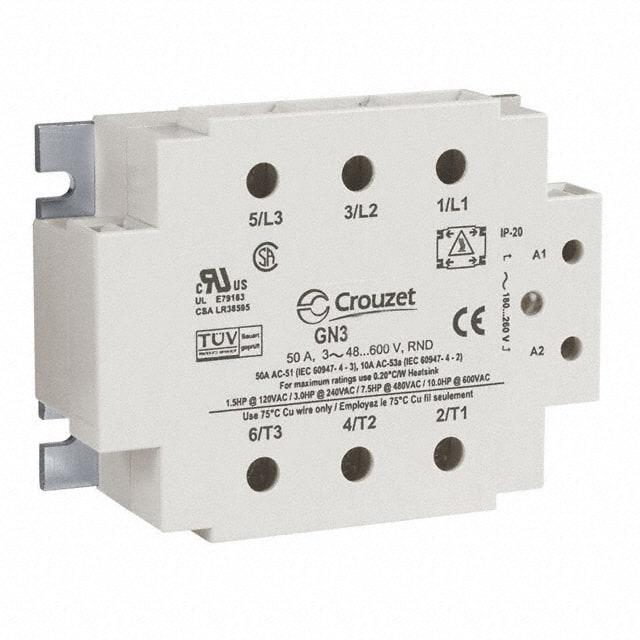

SENSATA TECHNOLOGIES 固态继电器 GN350BLZ

GN350BLZ概述

    GN3系列电子元器件产品技术手册

    产品简介


    GN3系列电子元器件是一种高可靠性、高性能的电流调节器,适用于工业控制和自动化系统。该系列产品分为两种电流等级:25A和50A,输出电压范围为48至600VAC,适用于多种电压输入(包括4-32VDC,18-36VAC和90-140VAC)。GN3系列采用了直接键合铜基板设计,具有内置瞬态保护功能和LED输入状态指示灯,确保其在各种工作条件下的稳定性和安全性。

    技术参数


    - 控制电压范围:
    - 4-32VDC
    - 18-36VAC
    - 90-140VAC
    - 180-260VAC
    - 输出规格:
    - 额定负载电流:
    - 25A
    - 50A
    - 工作电压(47-400Hz)[Vrms]:48-600V
    - 瞬态过电压[Vpk, t=1 min.]:1200V
    - 静态断态dv/dt[V/µsec, Ta=25°C]:500V/µsec
    - 最大负载电流[Arms]:25A / 50A
    - 最小负载电流[mArms]:100mA
    - 最大断态漏电流[mArms]:0.06mA
    - 1周期浪涌电流(50Hz):275A / 710A
    - 1周期浪涌电流(60Hz):300A / 750A
    - 1秒浪涌电流(Apk, Ta=25°C):50/60Hz下分别为85A / 150A
    - 正向电压降(Vpk @ Imax, Ta=25°C):1.35V

    产品特点和优势


    - 电流等级多样:提供25A和50A两种电流等级,适应不同应用场景。
    - 广泛的工作电压范围:覆盖从48V到600V的输出电压,适用多种输入电压。
    - 安全可靠:内置瞬态保护功能,UL508耐久认证。
    - 易于安装和维护:IP20“触摸安全”盖,LED输入状态指示,便于安装和维护。
    - 环境适应性强:能够在-40°C至80°C的环境中正常工作,满足苛刻环境要求。

    应用案例和使用建议


    GN3系列电子元器件广泛应用于工业控制系统、自动化设备、电机驱动等领域。例如,在高压电机控制应用中,可以选择GN350BLZ以应对高负载电流需求。此外,对于需要零电压切换的应用场合,可以选用带有“Z”选项的产品。
    使用建议:
    1. 合理选择型号:根据具体应用场景选择合适的电流等级和输入电压范围。
    2. 注意散热:当负载电流较高时,建议安装合适的散热装置以保证设备稳定运行。
    3. 遵循安装规范:严格遵守制造商提供的安装指南,特别是关于扭矩值的要求,避免因安装不当造成的损坏。

    兼容性和支持


    - 兼容性:GN3系列电子元器件可与大多数工业控制系统和设备兼容,无需担心兼容性问题。
    - 技术支持:制造商提供全面的技术支持和维护服务,包括详细的安装指南和技术文档。

    常见问题与解决方案


    - 问题1:产品在工作时发热严重。
    - 解决方案:检查散热系统是否正常工作,确保散热良好;适当降低负载电流。

    - 问题2:产品无法正常启动。
    - 解决方案:确认输入电压是否符合要求,检查电路连接是否有误。

    总结和推荐


    GN3系列电子元器件凭借其广泛的工作电压范围、稳定的性能和可靠的安全特性,成为工业控制系统中不可或缺的组件。特别是在高压、大电流应用场合,GN3系列表现出色,值得推荐。然而,在选择产品型号时,请务必根据具体需求进行合理的选型。

GN350BLZ参数

参数
输入电压 90V~140V(AC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 50A
输出类型 AC,过零
负载电压 48V~600V
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

GN350BLZ厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

GN350BLZ数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES GN350BLZ GN350BLZ数据手册

GN350BLZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 376.4378 ¥ 3199.7213
2+ $ 355.4839 ¥ 3021.6132
3+ $ 342.3834 ¥ 2910.2589
10+ $ 294.0456 ¥ 2499.3876
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3199.72
