EZ240D12S

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, EZ系列, 面板安装, 最大负载电流12 A rms, 最大负载电压280 V
供应商型号: 1936465
供应商: 海外现货
标准整包数: 1

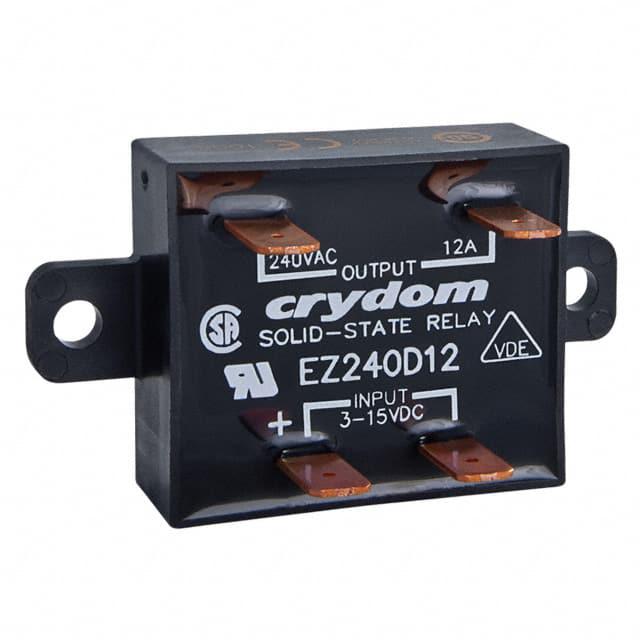

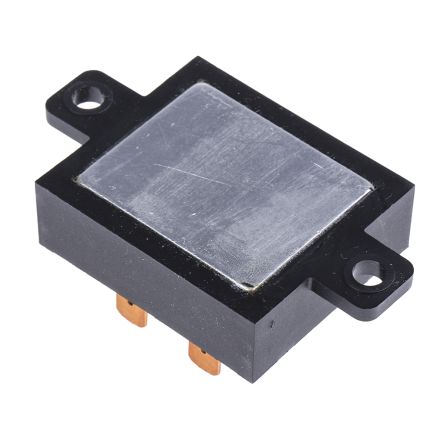

SENSATA TECHNOLOGIES 固态继电器 EZ240D12S

EZ240D12S概述

    EZ系列固态继电器技术手册

    产品简介


    EZ系列固态继电器(Solid State Relay, SSR)是一种紧凑型设计的低轮廓应用产品,额定电流范围为5A至18A,工作电压可达600VAC。其采用SCR(Silicon Controlled Rectifier)输出,适用于重工业负载。该系列继电器支持交流和直流控制,具有快速安装的1/4"快接端子。此外,EZ系列通过了UL、CSA、TUV认证,并符合CE标准EN60950-1。

    技术参数


    以下是EZ系列固态继电器的主要技术规格:
    - 输入电压范围:3-15 VDC, 15-32 VDC, 90-140 Vrms, 18-36 Vrms
    - 输出电压范围:48-660 VAC
    - 最大瞬态过电压:1200 Vpk
    - 最大关断状态漏电流:0.1 mArms
    - 最小关断状态dv/dt:500 V/μsec
    - 最大负载电流:5A, 12A, 18A
    - 最大单周期熔断电流:143/150 Apk (12A), 191/200 Apk (18A)
    - 最大导通状态压降:1.5 Vpk
    - 热阻(结到外壳):1.5°C/W
    - 工作温度范围:-40°C 至 80°C
    - 存储温度范围:-40°C 至 125°C
    - 重量:1.5盎司 (约43克)

    产品特点和优势


    1. 紧凑设计:适用于低轮廓应用,节省空间。
    2. SCR输出:适用于重工业负载,可靠性高。
    3. 灵活控制:支持交流和直流控制,适应多种应用场景。
    4. 快速安装:1/4"快接端子,易于安装和维护。
    5. 安全认证:通过UL、CSA、TUV认证,并符合CE标准,确保产品质量和安全性。

    应用案例和使用建议


    - 应用案例:工业自动化生产线、加热系统、电机控制等。
    - 使用建议:在使用前确保电源已断开,遵循正确的安装指南,特别是扭矩值。避免液体和异物进入产品内部。根据应用场景选择合适的型号,例如对于高负载电流应用选择18A型号。

    兼容性和支持


    - 兼容性:该系列继电器与多种控制系统兼容,适用于各种工业环境。
    - 支持:厂商提供详尽的技术文档和支持服务,帮助用户解决安装和使用过程中的问题。

    常见问题与解决方案


    1. 问题:产品发热严重?
    - 解决方案:确保正确安装散热片,查看热阻曲线图进行适当的热管理。
    2. 问题:无法正常触发?
    - 解决方案:检查控制电压是否在规定范围内,确认连接无误。
    3. 问题:产品出现异常噪音?
    - 解决方案:检查安装是否稳固,避免外部干扰。

    总结和推荐


    综上所述,EZ系列固态继电器以其紧凑的设计、可靠的性能和广泛的应用范围,成为工业自动化领域的理想选择。它不仅在工业生产线上表现出色,还能有效应对复杂的控制需求。因此,强烈推荐使用此系列产品。

EZ240D12S参数

参数
输出类型 AC,过零
负载电压 24V~280V
输入电压 3V~15V(DC)
控制电压 4V~15V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 12A
长*宽*高 43.9mm*38.1mm*38.1mm
安装方式 底座安装
零件状态 在售
包装方式 散装

EZ240D12S厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

EZ240D12S数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES EZ240D12S EZ240D12S数据手册

EZ240D12S封装设计

查看详情并下载
Symbol
Footprint
3D Model
