DR2260D35W

产品分类: 固态继电器
产品描述: AC,过零 48V~600V 35A 4V~32V(DC) DIN导轨安装,螺纹安装
供应商型号: N-DR2260D35W
供应商: 云汉优选
标准整包数: 1

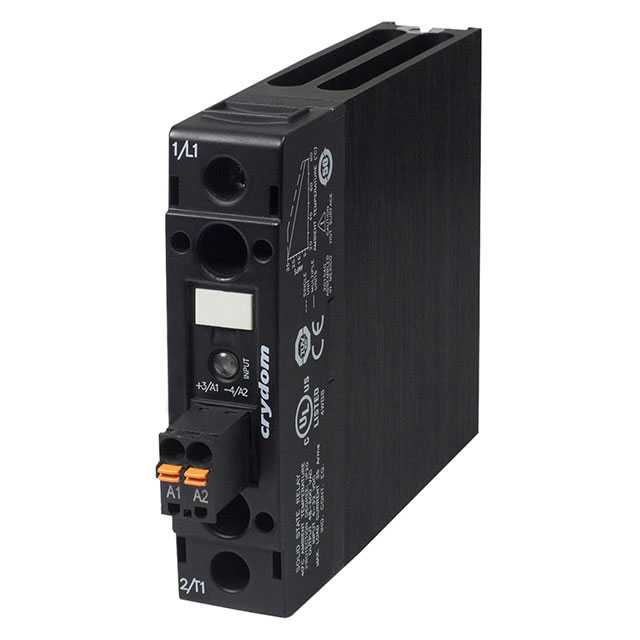

SENSATA TECHNOLOGIES 固态继电器 DR2260D35W

DR2260D35W概述

    DR22系列交流输出DIN导轨安装固态继电器

    产品简介


    DR22系列固态继电器(SSR)是专为工业控制应用设计的,可实现高达35安培的电流控制。它具有高过电压保护、接触器或继电器配置选项,并且内置散热片,无需复杂的热计算。这些继电器广泛应用于电机控制、暖通空调系统和其他需要精确控制的应用场合。

    技术参数


    - 输出额定电流:最高可达35安培
    - 工作电压范围:48-600 VAC
    - 过电压保护:最高1200 V峰值
    - 最大关断漏电流:1毫安
    - 最小关断dv/dt:500 V/微秒
    - 最大1个周期冲击电流(50/60Hz):716/750安培
    - 最大导通压降:1.35伏
    - 最大1/2周期I²t:2563/2343安培平方秒
    - 额定负载电流:20A、30A、35A
    - 控制电压范围:90-280 VAC/VDC或4-32 VDC
    - 绝缘电阻:≥10^9欧姆
    - 高温耐受:-40到80摄氏度
    - 短路电流:100kA

    产品特点和优势


    1. 高过电压保护:DR22系列SSR具有内置的过电压保护功能,能够有效防止外部过电压造成的损害。
    2. 简便的散热设计:内置散热片可以消除复杂的热计算,简化安装过程。
    3. 灵活的控制方式:支持AC和DC控制,提供多样化的选择。
    4. 优异的电气性能:最大关断漏电流仅为1毫安,确保低功耗和高可靠性。
    5. 安全可靠的机械结构:采用镍镀层硬件和防火等级UL94 V-0的材料,提供额外的安全保障。

    应用案例和使用建议


    - 电机启动:DR22系列SSR适用于多种电机启动,包括小功率(0.5 kW)到大功率(7.4 kW)电机。
    - 暖通空调系统:利用其高过电压保护和快速响应时间,DR22系列SSR适合于空调系统的精密控制。
    - 电力分配系统:由于其较高的短路电流能力,DR22系列SSR适用于电力分配系统中的关键节点。
    使用建议:
    1. 在安装过程中,注意确保所有接线正确无误,并严格遵守安全规范。
    2. 定期检查散热片的状态,确保良好的散热效果。
    3. 根据应用需求选择合适的控制电压和额定电流型号。

    兼容性和支持


    DR22系列SSR兼容多种终端连接方式,包括弹簧终端和螺丝终端。制造商提供详尽的技术支持和售后服务,确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    1. 问:DR22系列SSR是否适用于直流负载?
    - 答:仅适用于交流负载。如果需要直流负载,请考虑其他型号。
    2. 问:如何正确安装散热片?
    - 答:按照手册中的安装指南进行安装,确保散热片与安装表面接触良好。
    3. 问:如何避免过电压问题?
    - 答:使用DR22系列自带的过电压保护功能,并确保电源稳定。

    总结和推荐


    DR22系列SSR凭借其卓越的性能和可靠的特性,成为工业自动化领域的理想选择。无论是电机启动还是电力分配系统,DR22系列SSR都能提供出色的性能和稳定性。强烈推荐使用,尤其适用于需要高可靠性的工业应用场景。

DR2260D35W参数

参数
最大导通电阻 -
负载电流额定值 35A
输出类型 AC,过零
负载电压 48V~600V
输入电压 4V~32V(DC)
控制电压 -
开关功能 -
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

DR2260D35W厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

DR2260D35W数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES DR2260D35W DR2260D35W数据手册
