首页  >  产品百科  >  HD4875

HD4875

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, HA AND HD SERIES系列, 面板安装, 最大负载电流75 A, 最大负载电压530 V 交流
供应商型号: U-HD4875
供应商: 云汉优选
标准整包数: 1

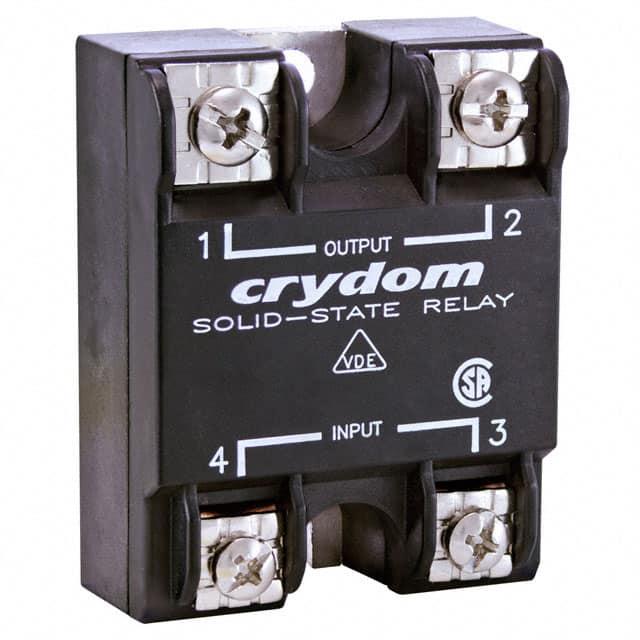

SENSATA TECHNOLOGIES 固态继电器 HD4875

HD4875概述


    产品简介


    HA 和 HD 系列面板安装固态继电器
    HA 和 HD 系列面板安装固态继电器(SSR)适用于需要高可靠性和高性能的工业控制应用。这些继电器适用于各种工业环境,包括重型机械、过程控制和自动化系统。通过采用固态技术,这些继电器实现了快速响应时间、长寿命和低维护成本。

    技术参数


    - 额定电流:12A 至 125A
    - 工作电压:48-530 VAC
    - 控制电压范围:
    - HD系列:4-32 VDC
    - HA系列:90-280 Vrms 或 18-36 Vrms
    - 触发方式:零电压或瞬时启动输出
    - 认证:UL/CSA/TUV 认证,符合 EN60950-1 标准
    - 浪涌电流能力:根据负载电流不同,最大可达 1200A 峰值
    - 过压保护:最高额定电压下,瞬态过电压可达 1200V 峰值
    - 热阻抗:不同电流下的热阻抗(例如,12A SSR 的热阻抗为 1.15°C/W)
    - 温度范围:工作温度范围为 -40°C 至 80°C,存储温度范围为 -40°C 至 125°C
    - 抗电干扰能力:符合 IEC 61000-4-2、IEC 61000-4-4、IEC 61000-4-5 标准
    - 机械特性:尺寸适配标准安装孔,适合多种机械固定方式

    产品特点和优势


    1. 高可靠性:经过严格的认证,能够在恶劣的工业环境中长期稳定运行。
    2. 多功能触发模式:提供零电压或瞬时触发选项,适用于多种控制需求。
    3. 广泛的控制电压范围:兼容多种控制电源,提升了系统的灵活性。
    4. 改进的连接设计:采用改进的 SEMS 螺丝和垫片,增强了连接的可靠性和安全性。
    5. 直接功率引线框架:直接将铜基板与引线框架连接,提高了热传导效率。
    6. 环氧树脂自由设计:避免了环氧树脂可能带来的长期稳定性问题。
    7. 环境适应性强:具有良好的耐温性和湿度防护能力。

    应用案例和使用建议


    - 工业自动化:在重负荷工业环境下,可以用于电动机控制、加热控制和制冷控制等。
    - 过程控制:适用于化工、制药等过程控制系统,确保精准的控制和稳定的操作。
    - 能源管理:应用于电力分配和管理系统,实现对电能的有效管理和调度。
    使用建议:
    1. 散热设计:由于 SSR 会在工作过程中产生热量,需要确保良好的散热设计,特别是在高负载条件下。
    2. 接线规范:严格遵守推荐的接线规范,确保电气连接的安全和可靠。
    3. 控制电压选择:根据具体应用选择合适的控制电压,以确保最佳的工作性能。
    4. 防潮处理:在湿度较高的环境中,应注意防潮处理,避免内部电路受潮损坏。

    兼容性和支持


    - 与设备兼容性:适用于各种工业控制设备和系统,广泛应用于机械自动化、电力分配等领域。
    - 技术支持:Sensata Technologies 提供详细的技术文档和支持服务,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题:控制电压无法正常工作
    - 解决方案:确认控制电压在规定的范围内,并检查连接是否正确。
    - 问题:出现异常高温
    - 解决方案:检查散热措施是否到位,如未达到要求,考虑增加散热设备。
    - 问题:控制信号不稳定
    - 解决方案:确认电源稳定性,同时检查控制信号线路是否有干扰。

    总结和推荐


    HA 和 HD 系列面板安装固态继电器是专为工业控制应用设计的高性能产品,具备出色的性能和广泛的适用范围。无论是对于高可靠性要求还是特定环境下的使用,这些继电器都能提供优异的表现。总体来看,推荐使用这些继电器来提升您的工业控制系统的稳定性和效率。

HD4875参数

参数
输出类型 AC,过零
负载电压 48V~530V
输入电压 3V~32V(DC)
控制电压 3V~32V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 75A
长*宽*高 58.4mm*45.7mm*23mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

HD4875厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HD4875数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HD4875 HD4875数据手册

HD4875封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 127.6346 ¥ 1193.3835
3+ $ 108.3251 ¥ 1012.8397
5+ $ 104.6316 ¥ 978.3055
9+ $ 102.102 ¥ 954.6537
20+ $ 99.6948 ¥ 932.1464
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1193.38
