LS240D8

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, PCB安装, 最大负载电流8 A, 最大负载电压280V有效值
供应商型号: 7385608
供应商: 海外现货
标准整包数: 1

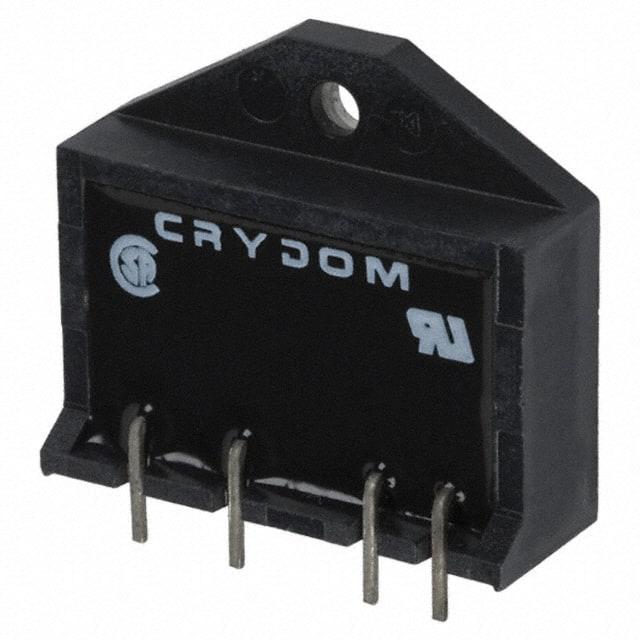

SENSATA TECHNOLOGIES 固态继电器 LS240D8

LS240D8概述


    产品简介


    产品名称:PCB Mount SSR(Solid State Relay)
    产品类型:单列直插式固态继电器(SIP SSR)
    主要功能:
    - 额定电流最高可达12安培(@ 280 VAC)
    - 使用晶闸管(SCR)输出,适用于重工业负载
    - 支持直流控制输入
    - 采用零电压开启(对于电阻性负载)或瞬时开启(对于感性负载)模式
    应用领域:
    - 重工业自动化控制系统
    - 工业设备控制
    - 机械设备控制
    - 照明系统控制

    技术参数


    | 参数类别 | 描述 | 规格 |
    |
    | 控制电压范围 | DC输入 | 4-10 VDC 或 20-28 VDC |
    | 输出电压 | 运行电压(47-63Hz) | 24-280 VAC |
    | 最大浪涌电流 16.6ms 内最大 600 Apk |
    | 最大负载电流 8A 或 12A |
    | 最小负载电流 0.1A |
    | 最大断态漏电流 2.0 mArms |
    | 最小绝缘电阻 109 Ohm |
    | 最大电容 | 输入/输出 | 10 pF |
    | 最高瞬变过电压 280 Vpk |
    | 最小关态dv/dt 1500 V/μsec |
    | 最小功率因数 0.5 |
    | 热阻(Junction至Case) 2.2 °C/W |

    产品特点和优势


    - 可靠性高: 高额定电流和高瞬变过电压使得该继电器能够在恶劣环境下稳定工作。
    - 应用广泛: 可用于各种类型的工业控制,适应性强。
    - 快速响应: 支持零电压或瞬时开关模式,适用于不同类型的负载。
    - 高集成度: 一体化封装设计,便于安装和维护。

    应用案例和使用建议


    应用案例:
    - 在某工厂的生产线中,该继电器用于控制大功率电机和加热设备,通过精确的开关控制实现高效节能。
    - 在照明系统中,该继电器可快速准确地控制灯具的启停,提高系统的可靠性和稳定性。
    使用建议:
    - 正确接线: 根据手册提供的接线图进行正确连接,避免误接导致设备损坏。
    - 散热措施: 在高负载情况下需要考虑适当的散热措施,以确保设备正常运行。
    - 注意环境温度: 尽量将设备安装在通风良好的环境中,避免过高温度影响性能。

    兼容性和支持


    - 兼容性: 该产品具有通用接口,适用于多种控制电路板。
    - 厂商支持: 提供详细的安装和维护文档,以及技术支持热线,以便用户在使用过程中遇到问题时能够及时获得帮助。

    常见问题与解决方案


    1. 问题:无法启动
    - 解决办法: 检查控制输入电压是否在有效范围内,并确认所有接线正确无误。

    2. 问题:负载电流波动大
    - 解决办法: 检查负载是否过载,必要时添加合适的保护措施。

    3. 问题:发热严重
    - 解决办法: 检查散热条件,适当增加散热片或改进散热方式。

    总结和推荐


    总结:
    该产品的额定电流高达12安培,适用于重工业负载。采用零电压或瞬时开关模式,确保了快速可靠的开关控制。其广泛的适用性和高效的性能使其在多个领域得到广泛应用。
    推荐:
    鉴于其出色的性能和稳定性,我们强烈推荐使用这款PCB Mount SSR在各种工业控制场景中。其优秀的抗干扰能力和广泛的应用范围使其成为理想的选择。

LS240D8参数

参数
最大导通电阻 -
负载电流额定值 8A
输出类型 AC,过零
负载电压 24V~280V
输入电压 4V~10V(DC)
控制电压 4V~10V(DC)
开关功能 -
长*宽*高 35.5mm*13.1mm*31mm
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 散装

LS240D8厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

LS240D8数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES LS240D8 LS240D8数据手册

LS240D8封装设计

查看详情并下载
Symbol
Footprint
3D Model
