CKRD4830-10

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, DIN 导轨, 最大负载电流30 A, 最大负载电压280V有效值
供应商型号: 558-CKRD4830-10
供应商: Mouser
标准整包数: 1

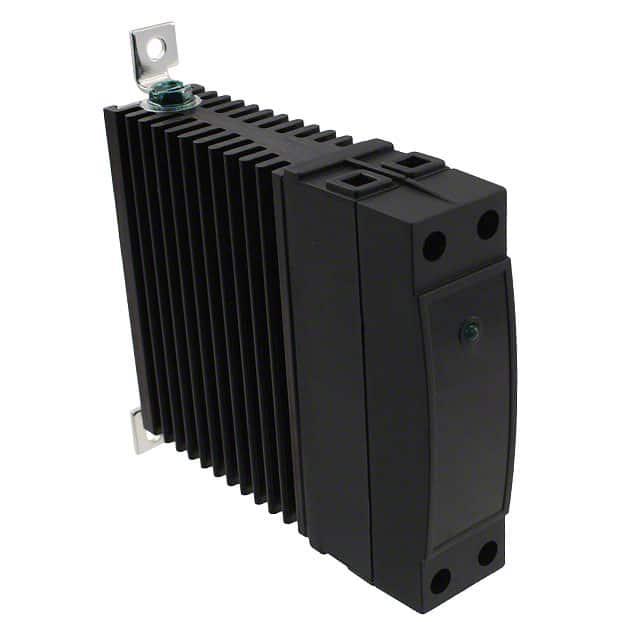

SENSATA TECHNOLOGIES 固态继电器 CKRD4830-10

CKRD4830-10概述


    产品简介


    CKR48系列是Sensata Technologies公司推出的一款高性能DIN导轨安装式固态继电器。这类继电器主要用于控制高电流负载(10A至30A),并在多种工业环境下广泛应用。CKR48系列具有通用性强、适应性广的特点,可以用于需要精确控制负载的应用场景,例如自动化生产线、HVAC系统、照明控制及各种电机控制系统。

    技术参数


    - 控制电压范围
    - 4-32 VDC
    - 110-280 VAC
    - 90-140 VAC
    - 18-36 VAC
    - 最大操作电压
    - 48-530 Vrms
    - 过压保护
    - 1200 Vpk
    - 最小关断电压
    - 1.0 VDC / 10 Vrms / 10 Vrms / 4.0 Vrms
    - 最小输入电流
    - 4.0 VDC时为4 mA,110 Vrms时为8-12 mA,120 Vrms时为5 mA,24 Vrms时为10 mA
    - 最大浪涌电流
    - 120 Apk (10 A型号)
    - 250 Apk (20 A型号)
    - 1200 Apk (30 A型号)
    - 最大开态电压降
    - 1.6 Vpk
    - 最小功率因数
    - 0.5
    - 最大脱扣电流
    - 10 A (48-530 Vrms)
    - 20 A (48-530 Vrms)
    - 30 A (48-530 Vrms)
    - 环境温度范围
    - 操作温度:-40°C 至 80°C
    - 存储温度:-40°C 至 125°C

    产品特点和优势


    CKR48系列具备以下几个显著的优势:
    - 宽电压范围:适用于不同类型的电源输入,包括DC和多种AC电压。
    - SCR输出:适用于重负荷工业应用,确保可靠性和稳定性。
    - LED状态指示灯:实时显示继电器的工作状态,便于监控和维护。
    - 紧凑设计:采用薄型22.5毫米封装,节省空间且易于安装。
    - 过压保护:提供额外的安全保障,防止过压损坏设备。
    - 零电压或瞬时启动输出:可选零电压(适用于电阻性负载)或瞬时(适用于电感性负载)启动输出,提高灵活性。

    应用案例和使用建议


    应用案例:
    - 自动化生产线中的电机控制
    - HVAC系统的温度调节控制
    - 工业设备的远程开关控制
    使用建议:
    - 在安装时确保所有电源均已切断,以避免电击风险。
    - 定期检查并清洁继电器,确保其正常运行。
    - 根据具体的应用需求选择合适的控制电压和工作电流。

    兼容性和支持


    CKR48系列与其他标准的DIN导轨安装设备具有良好的兼容性,可以方便地集成到现有系统中。Sensata Technologies提供了详尽的技术文档和支持服务,以确保客户能够正确使用和维护这些设备。如果您需要进一步的支持或帮助,可以通过官方联系方式获取更多技术支持。

    常见问题与解决方案


    问题1:如何检查继电器是否工作正常?
    解决方法:检查LED指示灯的状态。如果LED亮起,则表示继电器正在工作;如果LED不亮,则可能需要检查连接或电源状态。
    问题2:继电器发出异常声音怎么办?
    解决方法:这可能是由于过载或短路引起的。请检查负载是否超出了额定值,并及时排除故障。
    问题3:如何判断继电器是否过热?
    解决方法:触摸继电器外壳。如果感觉异常热,则应立即切断电源,并检查散热情况。

    总结和推荐


    CKR48系列是一款功能强大且可靠的固态继电器,适用于多种工业应用。其紧凑的设计、宽泛的电压范围、SCR输出以及安全保护机制使其在市场上具有较强的竞争力。如果你正在寻找一款高效稳定的工业控制设备,CKR48系列绝对是一个值得考虑的选择。

CKRD4830-10参数

参数
最大导通电阻 -
负载电流额定值 30A
输出类型 AC
负载电压 48V~530V
输入电压 4V~32V(DC)
控制电压 4V~32V(DC)
开关功能 -
长*宽*高 22.5mm*81.3mm*81.9mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

CKRD4830-10厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

CKRD4830-10数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES CKRD4830-10 CKRD4830-10数据手册

CKRD4830-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
