首页  >  产品百科  >  HDC100D160

HDC100D160

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, HDC系列, 面板安装, 最大负载电流160 A, 最大负载电压72 V 直流
供应商型号: SCE-HDC100D160
供应商: 海外现货
标准整包数: 1

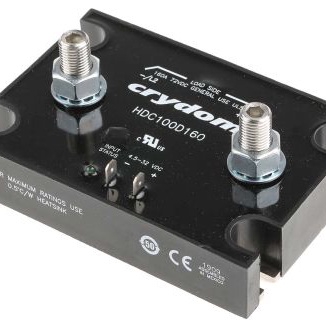

SENSATA TECHNOLOGIES 固态继电器 HDC100D160

HDC100D160概述


    产品简介


    HDC系列电子元器件是一款高性能的固态继电器,具备强大的控制能力和稳定的性能表现。这类产品主要应用于直流和交流控制电路中,特别是在需要高可靠性和低功耗的应用场合,如工业自动化、机械设备、医疗设备等领域。HDC系列提供了120A和160A两种不同电流等级,适用于不同的负载需求。

    技术参数


    HDC系列电子元器件的关键技术参数如下:
    - 电流规格:
    - 120A
    - 160A
    - 电压范围:
    - 控制电压:4.5-32VDC(HDCxxD)
    - 控制电压:90-140VAC(HDCxxA)
    - 工作电压:
    - 操作电压:7-72VDC
    - 负载能力:
    - 额定负载电流:120 Arms(120A型号),160 Arms(160A型号)
    - 最大涌流电流:
    - 10毫秒内:360Adc(120A型号),470Adc(160A型号)
    - 最大关断漏电流:
    - 0.15mA(额定电压下)
    - 最大导通电压降:
    - 0.52Vdc(120A型号),0.56Vdc(160A型号)
    - 最大导通电阻:
    - 4.32mΩ(120A型号),3.5mΩ(160A型号)
    - 热阻(结到壳):
    - 0.42°C/W(120A型号),0.36°C/W(160A型号)
    - PWM频率:
    - 最大1000Hz

    产品特点和优势


    HDC系列电子元器件具有以下显著特点和优势:
    - 高效能和低损耗: 导通电压降低,仅为0.52Vdc和0.56Vdc,有助于减少发热和提高效率。
    - 快速响应: 纳秒级的导通和关断时间,确保了快速精确的控制。
    - 高可靠性: 设计符合国际标准,如IEC 62314、IEC 61000-4-2、IEC 61000-4-4和IEC 61000-4-5。
    - 多功能接口: 支持AC或DC控制,灵活适应多种应用场景。
    - 内置状态指示灯: LED状态指示灯提供即时反馈,方便故障排查和维护。

    应用案例和使用建议


    HDC系列电子元器件广泛应用于各种场合,例如:
    - 工业自动化控制系统: 用于自动化生产线中设备的启停控制。
    - 医疗设备: 在一些需要高度可靠性的医疗设备中作为电源开关使用。
    - 机械设备: 如电梯、自动门等,这些设备要求高稳定性和低功耗。
    使用建议:
    - 散热设计: 根据手册提供的热阻信息合理布置散热片,避免过热导致失效。
    - PWM频率设置: 使用PWM频率不要超过1000Hz,以免影响输出稳定性。

    兼容性和支持


    HDC系列电子元器件可与多种标准设备兼容,提供丰富的配件选择。厂商提供详尽的技术支持和维护服务,包括定期更新技术文档和售后服务热线。

    常见问题与解决方案


    1. 问题:如何判断继电器是否正常工作?
    - 解决方案:通过检查LED状态指示灯的颜色变化来判断,正常状态下LED灯亮起。

    2. 问题:怎样进行正确的接线?
    - 解决方案:请参考手册中的接线图进行安装,确保所有连接正确无误。

    3. 问题:产品过热怎么办?
    - 解决方案:增加散热措施,如安装散热片或改善通风条件。

    总结和推荐


    HDC系列电子元器件以其卓越的性能、可靠性和广泛应用潜力,成为市场上的优选产品。无论是在工业自动化还是医疗设备中,都表现出色。我们强烈推荐HDC系列电子元器件,特别适合需要高可靠性和高性能控制的应用场合。

HDC100D160参数

参数
负载电压 7V~72V(DC)
输入电压 4.5V~32V(DC)
控制电压 4.5V~32V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 160A
输出类型 DC
长*宽*高 104mm*20.1mm*73.5mm
安装方式 底座安装
零件状态 在售

HDC100D160厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HDC100D160数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HDC100D160 HDC100D160数据手册

HDC100D160封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2797.9883
5+ ¥ 2288.4136
10+ ¥ 2034.5607
25+ ¥ 1959.8011
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2797.98
