CXE240D5

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, PCB安装, 最大负载电流5 A, 最大负载电压280 V 交流
供应商型号: U-CXE240D5
供应商: 云汉优选
标准整包数: 1

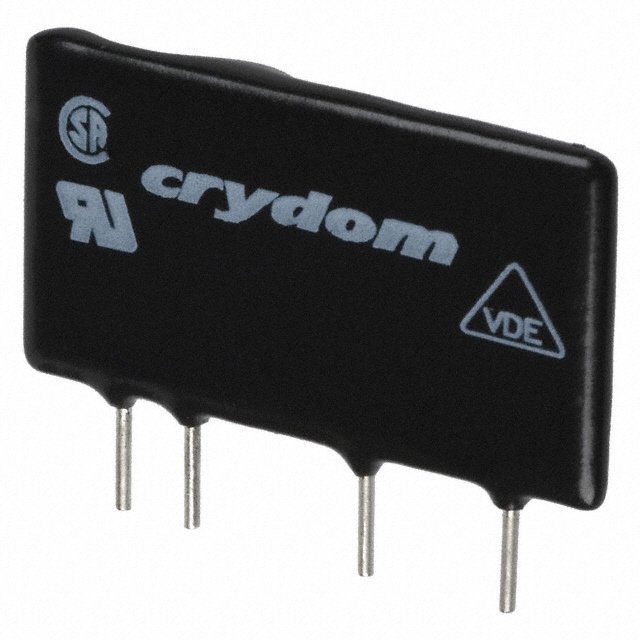

SENSATA TECHNOLOGIES 固态继电器 CXE240D5

CXE240D5概述

    CX Series: 高性能单列封装固态继电器

    1. 产品简介


    CX Series 是一款高性能的单列封装固态继电器(Single In-Line Package Solid State Relay),主要应用于工业自动化、过程控制、电机控制等领域。该系列产品以其紧凑的设计和高可靠性著称,能够承受重载工业应用的需求。它可以通过交流或直流信号进行控制,并具有零电压切换和随机触发两种输出模式,适用于不同的负载类型。

    2. 技术参数


    - 控制电压范围:3-15 VDC 或 18-36 VAC
    - 额定电流:5 A
    - 额定电压:240VAC(48-280VAC)、380VAC(48-530VAC)、480VAC(48-660VAC)
    - 最大瞬态过电压:1200 Vrms
    - 最大关断状态泄漏电流:0.1 mA
    - 最小关断状态 dv/dt:500 V/μs
    - 最大负载电流:5 A
    - 最小负载电流:0.06 A
    - 最大浪涌电流(16.6 ms):250 A
    - 最大通态电压降:1.4 V
    - 最大熔断 I²t(8.3 ms):260 A²s
    - 最小功率因数(最大负载时):0.5
    - 工作温度范围:-10°C 到 80°C
    - 存储温度范围:-10°C 到 125°C

    3. 产品特点和优势


    CX Series 固态继电器的主要特点是其强大的 SCR 输出,适用于重载工业负荷。该产品还具备零电压切换(适用于电阻性负载)或随机触发(适用于感性负载)的能力,确保了不同负载类型的适用性。此外,其高达 1200 Vrms 的瞬态过电压能力使其能够在恶劣环境中稳定工作。同时,该系列产品的 CE 认证符合 EN60950-1 标准,保证了其安全性和可靠性。

    4. 应用案例和使用建议


    CX Series 广泛应用于各种工业控制系统中,例如电机控制、加热控制、照明系统等。在选择具体型号时,需根据实际的控制电压和负载条件来决定。例如,对于 3-15 VDC 控制信号,可以选择 CX380D5 或 CXE380D5;而对于 15-32 VDC 控制信号,则可以选用 CXE240D5 或 CXE480D5。
    在实际应用中,建议遵循以下几点使用建议以确保最佳效果:
    - 确保负载电流不超过额定值,避免过载。
    - 定期检查散热情况,特别是在高电流环境下。
    - 确保安装过程中遵循正确的扭矩值要求,以避免机械损坏。

    5. 兼容性和支持


    CX Series 固态继电器与其他标准电子元件具有良好的兼容性,且符合广泛的国际标准。厂商提供了详细的文档和技术支持,确保客户能够顺利使用并获得必要的技术支持。

    6. 常见问题与解决方案


    1. Q: 如何确定合适的控制电压?
    - A: 根据负载的具体需求和控制系统的供电源来选择。例如,若控制系统为直流供电,可选择 3-15 VDC 或 15-32 VDC 控制电压。
    2. Q: 在高湿度环境下如何保护继电器?
    - A: 可以通过增加密封措施或选择具有更高防护等级的产品来防止湿气侵入,从而延长使用寿命。

    7. 总结和推荐


    总体来说,CX Series 固态继电器凭借其强大的功能和广泛的适用性,在工业控制领域具有很高的市场竞争力。其高可靠性、广泛的控制电压范围以及优良的电气特性使其成为众多工业应用的理想选择。我们强烈推荐使用 CX Series 固态继电器以提升系统的可靠性和效率。
    如需进一步了解相关信息,请访问 [Crydom 官网](www.crydom.com)。

CXE240D5参数

参数
开关功能 -
最大导通电阻 -
负载电流额定值 5A
输出类型 AC,过零
负载电压 12V~280V
输入电压 15V~32V(DC)
控制电压 15V~32V(DC)
长*宽*高 43.1mm*7.6mm*7.6mm
通用封装 SIP-4
安装方式 通孔安装
零件状态 在售
包装方式 散装

CXE240D5厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

CXE240D5数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES CXE240D5 CXE240D5数据手册

CXE240D5封装设计

查看详情并下载
Symbol
Footprint
3D Model
