HS301DR-HD6025

产品分类: 固态继电器
产品描述: AC,过零 48V~660V 24A 3V~32V(DC) DIN导轨安装,螺纹安装
供应商型号: N-HS301DR-HD6025
供应商: 云汉优选
标准整包数: 1

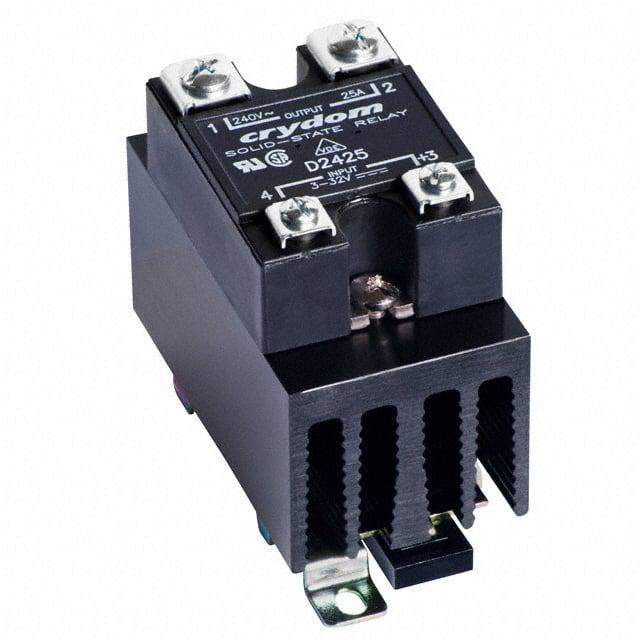

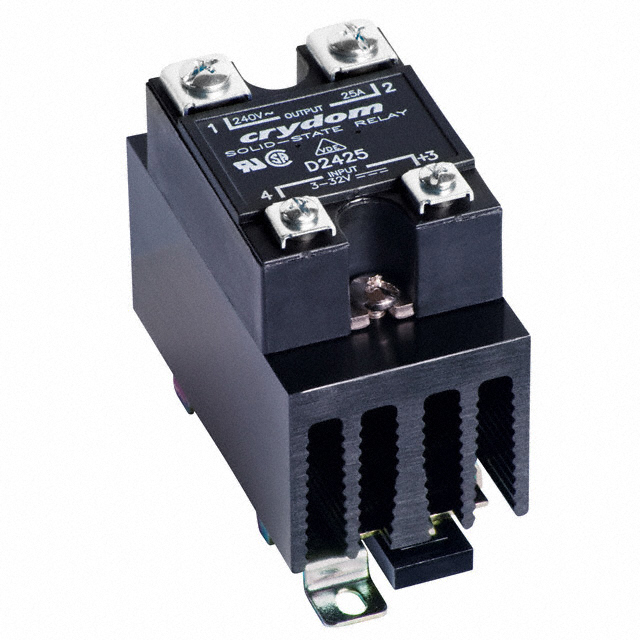

SENSATA TECHNOLOGIES 固态继电器 HS301DR-HD6025

HS301DR-HD6025概述

    HS301DR Series Assemblies 技术手册综述

    产品简介


    HS301DR系列是一种固态继电器(Solid State Relays, SSR)产品,用于电力控制。该系列提供24安培的交流输出能力,并通过单通道输出方式实现对电力负载的控制。其输入控制电压范围为3至32伏直流电(VDC),支持通过DIN导轨安装。HS301DR系列已获得UL、CSA、VDE和CE认证,确保了其安全性和可靠性。

    技术参数


    HS301DR系列的技术规格如下表所示:
    | 规格 | HS301DR-D2425 | HS301DR-HD6025 |
    |
    | 输出电压(47-63Hz) | 24-280 Vrms | 48-660 Vrms |
    | 过压保护 | 600 Vpk | 1200 Vpk |
    | 最大漏电流(额定电压) | 1.0 mArms | 1.0 mArms |
    | 最小断态dv/dt(最大额定电压) | 500 V/µsec | 500 V/µsec |
    | 最大负载电流 | 24 Arms | 24 Arms |
    | 最小负载电流 | 150 Arms | 150 Arms |
    | 最大冲击电流(16.6ms) | 250 Apk | 250 Apk |
    | 最大导通电压降(额定电流) | 1.15 Vac | 1.15 Vac |
    | 最大熔丝熔断I²t(8.3 msec) | 260 A² sec | 260 A² sec |
    | 最小功率因数(最大负载) | 0.5 | 0.5 |
    | 输入电压范围 | 3-32 VDC | 4-32 VDC |
    | 最小启动电压 | 3.0 VDC | 4.0 VDC |
    | 最小关断电压 | 1.0 VDC | 1.0 VDC |
    | 最大反向电压 | -32 VDC | -32 VDC |
    | 最小输入电流 | 7.0 mA | 7.0 mA |
    | 最大开/关时间 | 1/2 周期 | 1/2 周期 |
    | 绝缘电阻(500V DC) | ≥109 Ohms
    | 最大电容(输入/输出) | 8 pF
    | 工作温度范围 | -40 to 80°C | -40 to 80°C |
    | 存储温度范围 | -40 to 125°C | -40 to 125°C |

    产品特点和优势


    HS301DR系列具有以下优势:
    1. 广泛的应用电压范围:能处理从24到660Vrms的电压,满足不同应用场景的需求。
    2. 高可靠性:获得UL、CSA、VDE和CE认证,保证其安全性和可靠性。
    3. 紧凑设计:通过DIN导轨安装,便于集成和部署。
    4. 快速响应时间:最小的开关时间和低输入电流使其适用于需要高效能控制的应用场景。

    应用案例和使用建议


    HS301DR系列常用于工业自动化控制系统、电机控制、加热控制和其他电力负载管理应用。使用时应注意以下几点:
    1. 环境温度:确保安装环境温度不超过80°C,避免过热。
    2. 安装位置:选择通风良好的地方安装,避免热量积聚。
    3. 电路连接:严格按照产品手册中的接线指南进行操作,防止短路或错误连接。

    兼容性和支持


    HS301DR系列可与各种控制系统和电源设备配合使用。Crydom公司提供全面的技术支持,包括安装指导和故障排除服务。如果您有任何问题,可以通过官方网站获取更多信息和支持。

    常见问题与解决方案


    1. 问题:如何确认产品是否已经损坏?
    - 解决方案:检查是否有明显的物理损坏或过热迹象。如果不确定,可以联系技术支持。

    2. 问题:接通电源后没有响应怎么办?
    - 解决方案:确保输入电压在规定的范围内,且连接正确。如果仍然无法解决问题,联系技术支持寻求帮助。

    总结和推荐


    HS301DR系列是一个高性能、可靠性强的固态继电器,特别适合工业自动化和电力控制应用。其广泛的电压范围、高可靠性及易于安装的特点使其在市场上具有很强的竞争力。强烈推荐在需要高可靠性电力控制的应用中使用HS301DR系列。

HS301DR-HD6025参数

参数
输出类型 AC,过零
负载电压 48V~660V
输入电压 3V~32V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 24A
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

HS301DR-HD6025厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HS301DR-HD6025数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HS301DR-HD6025 HS301DR-HD6025数据手册

HS301DR-HD6025封装设计

查看详情并下载
Symbol
Footprint
3D Model
