H12D4890KG-10

产品分类: 固态继电器
产品描述: AC 48V~530V 90A 4V~32V 底座安装,螺纹安装
供应商型号: Q-H12D4890KG-10
供应商: 期货订购
标准整包数: 20

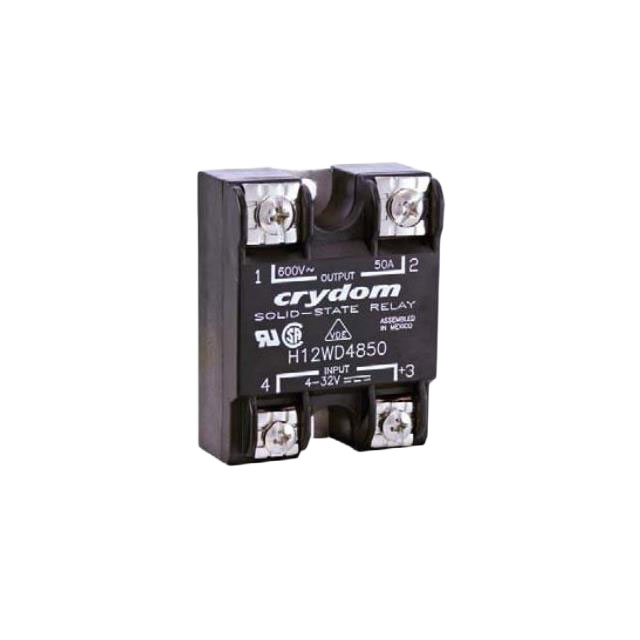

SENSATA TECHNOLOGIES 固态继电器 H12D4890KG-10

H12D4890KG-10概述


    产品简介


    H1系列面板安装式固态继电器(Solid State Relay, SSR)是一款广泛应用于工业控制领域的电子元器件。该系列产品具有额定电流范围从25A到125A,并能在交流电压48至530V范围内工作。H1系列固态继电器采用硅控整流器(SCR)输出,适用于重工业负载的应用。此外,它们还具备零电压和瞬时启动输出选项,通过UL、CSA、VDE认证并符合CE标准,确保了高度的安全性和可靠性。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 25A - 125A |
    | 工作电压 | 48-530 VAC |
    | 瞬态过电压 | 1200 Vpk |
    | 最大关断状态泄漏电流 | 10 mArms |
    | 最小关断状态dv/dt | 500 V/µsec |
    | 最大负载电流 | 25A - 125A |
    | 最小负载电流 | 150 mArms |
    | 最大单周期浪涌电流 | 239/250 Apk 至 1670/1750 Apk |
    | 最大导通状态电压降 | 1.15 Vrms |
    | 结温至外壳热阻 | 0.8°C/W 至 0.22°C/W |
    | 最大半周期熔断I²t | 285/259 A²sec 至 13950/12709 A²sec |
    | 最小功率因数 | 0.5 |
    | 控制电压范围 | 4-32 VDC |
    | 最低导通电压 | 4.0 VDC |
    | 必须关断电压 | 1.0 VDC |
    | 最大反向电压 | -32 VDC |
    | 输入端电流范围 | 7 mADC 至 12 mADC |
    | 输入端最大浪涌电流 | 0.01 秒至 10 秒内,最高电流25A至125A |
    | 绝缘强度 | 4000 Vrms |
    | 最小绝缘电阻 | 109 Ω |
    | 最大电容 | 8 pF |
    | 工作温度范围 | -40°C 至 80°C |
    | 储存温度范围 | -40°C 至 125°C |

    产品特点和优势


    H1系列固态继电器集多种优势于一身:
    - 高可靠性与安全认证:UL、CSA、VDE认证及CE标准的合规性,确保了产品的安全性与可靠性。
    - 零电压或瞬时启动输出:能够适应不同的应用场景需求,特别是对于那些需要快速响应的系统。
    - 抗噪能力强:EMC符合Level 3标准,适合于各种复杂的电磁环境中运行。
    - 直接功率引脚设计:无需额外的散热片,简化了安装过程。
    - 抗震动与冲击:符合IEC 60068-2-27冲击测试要求。
    - 长寿命:平均无故障时间(MTBF)高达11,641,553小时(40°C),适用于长期稳定运行的环境。

    应用案例和使用建议


    H1系列固态继电器广泛应用于工业自动化、机械设备控制等领域。例如,在电动机控制、加热系统以及工业照明控制中都有着广泛应用。使用时需要注意以下几点建议:
    - 合理选择负载:根据具体应用场合选择合适的负载电流等级。
    - 考虑散热:虽然该继电器具备直接功率引脚设计,但建议在长时间或高负载电流工作时,额外安装散热装置以避免过热。
    - 严格遵循安装指南:为防止潜在的危险,确保安装过程中严格遵守扭矩值的要求。

    兼容性和支持


    H1系列固态继电器提供多种接线端子选项,包括螺丝端子、快速连接端子及六角螺柱(仅限部分型号)。此外,还提供一系列配件如散热片、保护盖和安装工具包,进一步提升了产品的适用性和操作便捷性。Crydom公司为用户提供全面的技术支持,包括产品选型、安装指导和技术咨询等服务,以确保用户能充分发挥H1系列产品的潜力。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中侧板发热 | 确保产品完全冷却后进行安装,并且按照正确的扭矩值安装接线端子。 |
    | 负载电流超过额定值 | 减少负载电流或安装外部散热装置。 |
    | 长期使用后出现故障 | 检查是否有适当的散热措施,并参考用户手册进行必要的检查和维护。 |
    | 控制信号不稳定 | 确保控制电压范围内的信号稳定,必要时增加滤波电路。 |

    总结和推荐


    总体而言,H1系列固态继电器凭借其高可靠性和多功能性,在众多工业应用场景中表现卓越。无论是从产品性能还是市场竞争力来看,H1系列都是一种值得信赖的选择。对于需要高性能、高可靠性的工业控制设备的用户来说,这款产品无疑是理想的选择。强烈推荐将H1系列固态继电器用于各类工业控制和自动化项目中。

H12D4890KG-10参数

参数
输入电压 4V~32V
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 90A
输出类型 AC
负载电压 48V~530V
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

H12D4890KG-10厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

H12D4890KG-10数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES H12D4890KG-10 H12D4890KG-10数据手册

H12D4890KG-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
