PMP2490WP

产品分类: 固态继电器
产品描述: AC 90V~280V 90A 0V~10V(DC) 底座安装,螺纹安装
供应商型号: Q-PMP2490WP
供应商: 期货订购
标准整包数: 5

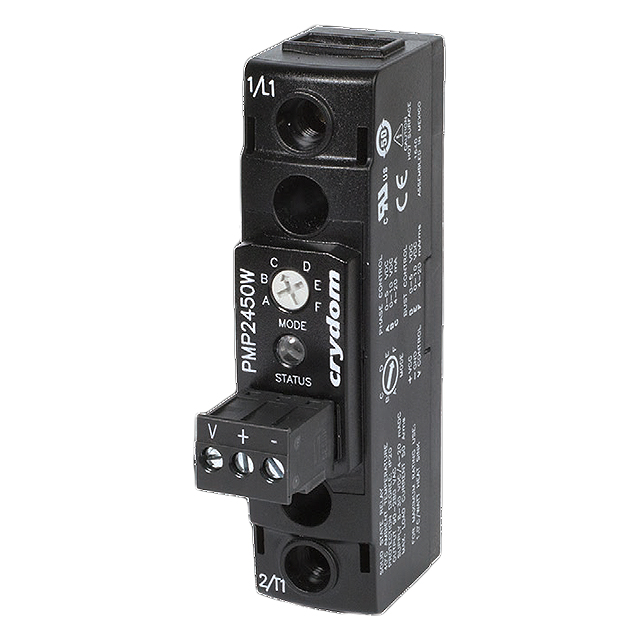

SENSATA TECHNOLOGIES 固态继电器 PMP2490WP

PMP2490WP概述

    # 感塔科技PMP系列固态继电器技术手册

    产品简介


    PMP系列固态继电器(Solid State Relays, SSRs)是基于微控制器的单相比例控制继电器,旨在为电阻负载提供精确的功率控制。该系列产品包括三种不同的型号:PMP24xxW、PMP48xxW和PMP60xxW,分别适用于不同的电压范围。这些继电器的输出电流等级可达90安培,能够以紧凑的22.5毫米尺寸安装,适用于各种工业应用场景。
    主要功能
    - 精确的比例控制
    - 输出电流等级高达90安培
    - 可选的工作模式:相位角控制和爆发火控制
    - 支持多种模拟输入信号:0-5 VDC、0-10 VDC、4-20 mA
    - 频率自适应功能,支持50/60 Hz
    应用领域
    - 灯光调节
    - 电阻加热控制
    - 其他需要比例控制的应用场景

    技术参数


    以下是PMP系列固态继电器的主要技术规格和性能参数:
    | 参数 | 规格 |

    | 输入电压(45-65Hz) [Vrms] | 90-280 / 345-530 / 420-600 |
    | 过电压峰值[Vpk] | 600 / 1200 / 1200 |
    | 最大关断状态泄漏电流 @ 额定电压 [mArms] | 4 / 2.2 / 2 |
    | 最小关断状态dV/dt @ 最大额定电压 [V/μsec] | 500 / 500 / 500 |
    | 控制输入范围 | 0-5 VDC / 0-10 VDC / 4-20 mA |
    | 最大初始化时间 [msec] | 5个周期 |
    | 响应时间 | 1个周期 |
    | 最大额定负载电流(UL508 @ 40°C) [ARMS] | 25 / 50 / 90 安培 |
    | 最大一周期浪涌电流(50/60Hz) [Apk] | 286/300 / 716/750 / 1290/1350 |
    | 最大接通状态电压降 @ 额定电流 [Vrms] | 1.15 / 1.15 / 1.2 |
    | 最大一/二周期熔断电流值(50/60Hz) [A² sec] | 409/375 / 2563/2343 / 8320/7593 |
    | 最大功率耗散 @ 额定电流 [W] | 29 / 58 / 104 |
    | 推荐散热器(40°C)[°C/W] | 2 / 1 / 0.36 |
    | 最小功率因数(最大负载时) | 0.7 |
    | 相位角控制范围 | 0%到100% |
    | 爆发火分布控制周期 | 0到20周期 |

    产品特点和优势


    特点
    - 单相比例控制器
    - 采用相位角控制和爆发火控制方法
    - 自适应频率功能
    - 多功能LED指示灯
    - 支持多种输入信号
    优势
    - 高精度控制
    - 紧凑设计,易于安装
    - 适用广泛的应用场景,如灯光调节和加热控制
    - 高可靠性和长寿命

    应用案例和使用建议


    应用案例
    - 在灯光调节系统中,PMP系列继电器可以根据所需的亮度水平进行比例控制,实现平滑无级调光。
    - 在电阻加热系统中,PMP系列继电器可以确保负载功率按照设定值精确变化,从而提高效率和准确性。
    使用建议
    - 选择合适的散热器以避免过热。根据技术手册中的建议散热器阻抗值选择适当的散热器。
    - 正确安装散热器,确保良好接触,以提高热传导效果。
    - 在实际应用中根据所需功率调节输入电压或电流,确保负载需求得到满足。

    兼容性和支持


    兼容性
    - PMP系列继电器支持多种控制输入信号,可与多种控制系统无缝对接。
    - 与标准导线和螺丝紧固件兼容。
    厂商支持
    - Sensata公司提供技术支持和售后服务,包括安装指导和技术咨询。
    - 提供详细的安装说明和技术文档,方便用户参考。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:过温报警
    - 解决方案:检查安装环境是否符合技术手册要求,确认散热条件良好;如果温度持续过高,可能需要更换散热器或调整散热方案。
    2. 问题:频率异常
    - 解决方案:确保输入电源频率在允许范围内,同时检查连接线路是否正常。
    3. 问题:输入信号不正确
    - 解决方案:验证输入信号类型和范围是否符合继电器的要求,必要时调整输入信号源。

    总结和推荐


    综合评估
    PMP系列固态继电器具有高精度的比例控制能力、灵活的控制方式和广泛的适用性,特别适合于需要精确功率控制的应用场合。其独特的自适应频率功能、多功能LED指示灯和宽泛的工作电压范围使其在市场上具有较强的竞争力。
    推荐
    综上所述,PMP系列固态继电器是一款性能优异、应用广泛的电子元件,非常适合用于需要精确控制的工业应用场景。强烈推荐使用此系列产品。

PMP2490WP参数

参数
负载电压 90V~280V
输入电压 0V~10V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 90A
输出类型 AC
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

PMP2490WP厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

PMP2490WP数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES PMP2490WP PMP2490WP数据手册

PMP2490WP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 202.675 ¥ 1661.935
10+ $ 191.8625 ¥ 1573.2725
库存: 500
起订量: 5 增量: 5
交货地:
最小起订量为:5
合计: ¥ 8309.67
