HD48125G-10

产品分类: 固态继电器
产品描述: AC 48V~530V 125A 4V~32V 底座安装,螺纹安装
供应商型号: Q-HD48125G-10
供应商: 期货订购
标准整包数: 20

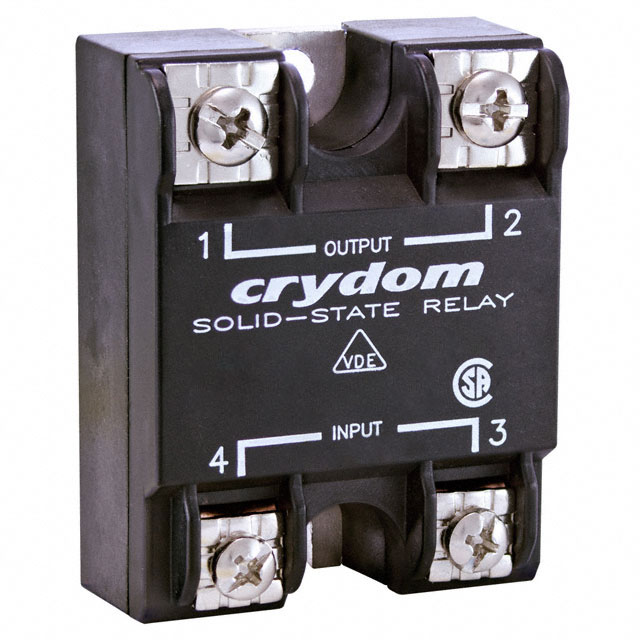

SENSATA TECHNOLOGIES 固态继电器 HD48125G-10

HD48125G-10概述


    产品简介


    HA 和 HD 系列固态继电器(Solid State Relay, SSR)是适用于高电流负载的应用设备。这些继电器具备多种额定电流范围(从 12A 到 125A),可在交流电(48-530 VAC)环境下稳定工作。主要功能包括零电压或瞬时开关输出,适用于工业负载控制,具有优良的电气特性和广泛的工作温度范围。这些固态继电器被广泛应用在工业自动化、电力分配系统以及各种高可靠性需求的应用场景中。

    技术参数


    | 额定电流 | 操作电压范围 | 最大瞬态过电压 | 最大关断泄漏电流 | 最小关断 dv/dt | 最大负载电流 | 最小负载电流 | 最大浪涌电流 | 最大通态电压降 | 热阻 Rjc | 最大半周期 I²t 融化时间 | 最小功率因数 |
    |
    | 12A | 48-530 VAC | 1200 Vpk | 1 mArms | 1 V/µsec | 500 Arms | 12 mArms | 134/140 Apk | 1.15 Vrms | 66/60 °C/W | 0.5 A²sec | 1.03 |
    | 25A | 48-530 VAC | 1200 Vpk | 1 mArms | 1 V/µsec | 500 Arms | 25 mArms | 239/250 Apk | 1.15 Vrms | 285/259 °C/W | 0.5 A²sec | 0.8 |
    | 50A | 48-530 VAC | 1200 Vpk | 1 mArms | 1 V/µsec | 500 Arms | 50 mArms | 597/625 Apk | 1.15 Vrms | 1770/1629 °C/W | 0.45 A²sec | 0.45 |
    | 75A | 48-530 VAC | 1200 Vpk | 1 mArms | 1 V/µsec | 500 Arms | 75 mArms | 954/1000 Apk | 1.15 Vrms | 4555/4150 °C/W | 0.3 A²sec | 0.3 |
    | 90A | 48-530 VAC | 1200 Vpk | 1 mArms | 1 V/µsec | 500 Arms | 90 mArms | 1145/1200 Apk | 1.15 Vrms | 6560/5976 °C/W | 0.27 A²sec | 0.27 |
    | 110A | 48-530 VAC | 1200 Vpk | 1 mArms | 1 V/µsec | 500 Arms | 110 mArms | 1432/1500 Apk | 1.15 Vrms | 10249/9338 °C/W | 0.25 A²sec | 0.25 |
    | 125A | 48-530 VAC | 1200 Vpk | 1 mArms | 1 V/µsec | 500 Arms | 125 mArms | 1670/1750 Apk | 1.15 Vrms | 13950/12709 °C/W | 0.22 A²sec | 0.22 |

    产品特点和优势


    - 高压耐受能力:高达 1200V 的瞬态过电压。
    - 大电流处理:从 12A 到 125A 不同型号可选,适合不同应用场景。
    - 多重保护机制:包括零电压或瞬时开关输出、过电压保护、内部灭弧保护等。
    - 符合标准认证:通过 UL、CSA、VDE 认证,并且符合 CE 标准。
    - 可靠设计:使用直接铜基板和无环氧树脂设计,提高热管理能力和寿命。

    应用案例和使用建议


    - 工业自动化:应用于高功率电机、加热设备等需要快速响应和长寿命的应用。
    - 电力分配系统:在电力转换和分配系统中用于精确控制。
    - 使用建议:确保按照规定的扭矩值正确安装连接,避免液体或异物进入,确保散热装置的有效性以延长产品寿命。

    兼容性和支持


    - 兼容性:该产品可以与多数主流工业控制系统兼容,具体细节请咨询技术支持。
    - 支持服务:Sensata 提供详尽的技术支持,包含安装指南、故障排查和维修服务。对于具体型号和选项的需求,请联系技术支持获取更多帮助。

    常见问题与解决方案


    - 问题:如何正确安装 SSR?
    - 解答:严格按照制造商的安装指南进行操作,特别注意螺丝的扭矩要求。

    - 问题:设备在高温环境下工作出现异常。
    - 解答:根据热阻信息调整环境温度,必要时使用合适的散热装置。

    总结和推荐


    HA 和 HD 系列 SSR 固态继电器凭借其宽泛的操作范围、良好的电气性能和多样的保护机制,在工业控制领域有着显著的应用价值。特别适用于需要高可靠性的工业自动化系统和电力分配系统。因此,强烈推荐在高电流控制场景下使用此系列产品。

HD48125G-10参数

参数
负载电压 48V~530V
输入电压 4V~32V
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 125A
输出类型 AC
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

HD48125G-10厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HD48125G-10数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HD48125G-10 HD48125G-10数据手册
