HD4890KG

产品分类: 固态继电器
产品描述: AC,过零 48V~530V 90A 4V~32V 底座安装,螺纹安装
供应商型号: N-HD4890KG
供应商: 云汉优选
标准整包数: 1

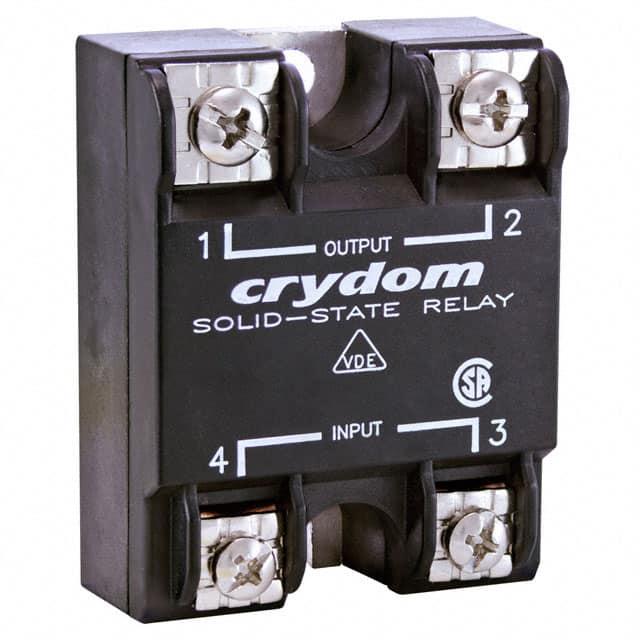

SENSATA TECHNOLOGIES 固态继电器 HD4890KG

HD4890KG概述

    HA 和 HD 系列面板安装固态继电器技术手册

    产品简介


    本技术手册介绍了HA 和 HD 系列面板安装型固态继电器(Solid State Relay, SSR)。这些继电器适用于从12A到125A不等的电流范围,工作电压为48-530VAC。它们被设计用于处理重工业负载,具有零电压或瞬时导通输出。此外,它们符合UL/CSA/TUV标准,并通过CE认证。

    技术参数


    以下是继电器的主要技术参数:
    - 额定电压范围:48-530VAC
    - 控制电压范围:
    - 90-280 Vrms(HA系列)
    - 18-36 Vrms(HA系列,带E选项)
    - 4-32 VDC(HD系列)
    - 额定负载电流:
    - 12A
    - 25A
    - 50A
    - 75A
    - 90A
    - 110A
    - 125A
    - 最大瞬时过电压:1200Vpk
    - 最大关断状态漏电电流:≤1mArms
    - 最小关断状态dv/dt:≥1V/μsec
    - 最大负载电流:取决于具体型号
    - 最大一周期涌流电流:50/60Hz下为66-13400A
    - 最大导通电压降:最大1.15V
    - 热阻抗:Junction to Case (Rjc) ≤1.15°C/W
    - 最大半周期I²t值:对于不同电流等级有所不同
    - 最小功率因数:通常不低于0.25

    产品特点和优势


    - SCR输出:适用于重工业负载。
    - 零电压或瞬时导通:灵活的控制选项以适应不同的应用场景。
    - UL/CSA/TUV批准,CE认证:确保产品质量和安全标准。
    - 改进的SEMS螺钉和垫圈:提高了安装效率和可靠性。
    - 直接粘接铜基板:增强了散热性能。
    - 直接电源引线框架:减少杂散电感。
    - 环氧树脂自由设计:无污染物排放。
    - 温度范围宽广:可适应从-40°C到125°C的工作环境。
    - 长MTBF时间:高达1328年(40°C)。

    应用案例和使用建议


    HA 和 HD 系列广泛应用于工业自动化、过程控制、建筑自动化等领域。例如,在工业机器的控制系统中,可以用于控制电动机的启停,实现精确控制。
    使用建议:
    - 在安装过程中,严格按照扭矩值要求进行固定,防止热效应导致损坏。
    - 在高负载条件下,需要使用合适的散热装置以维持良好的工作状态。

    兼容性和支持


    - 兼容性:这些继电器可以与其他常见的电子元器件及设备配合使用,但具体选择需根据实际情况。
    - 支持和服务:请联系 Crydom 技术支持获取更详细的信息和技术支持。

    常见问题与解决方案


    - 问题1:过载导致继电器跳闸。
    - 解决方案:检查负载电流是否超出额定范围,必要时增加散热装置。
    - 问题2:控制信号不稳定。
    - 解决方案:检查控制电压范围,确保控制信号符合要求。

    总结和推荐


    HA 和 HD 系列固态继电器凭借其高性能、广泛的应用范围以及可靠的耐用性,是工业自动化领域的理想选择。推荐使用这些继电器来满足高负载需求,并提高系统的整体可靠性。

HD4890KG参数

参数
输出类型 AC,过零
负载电压 48V~530V
输入电压 4V~32V
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 90A
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 盒装,散装

HD4890KG厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HD4890KG数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HD4890KG HD4890KG数据手册

HD4890KG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 163.7806 ¥ 1392.1351
2+ $ 136.0836 ¥ 1156.7106
4+ $ 130.968 ¥ 1113.228
7+ $ 127.3776 ¥ 1082.7096
10+ $ 109.395 ¥ 929.8575
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1392.13
