首页  >  产品百科  >  GN350DLZ

GN350DLZ

产品分类: 固态继电器
产品描述: AC,过零 48V~600V 50A 4V~32V(DC) DIN导轨安装,螺纹安装
供应商型号: 4336046
供应商: 海外现货
标准整包数: 1

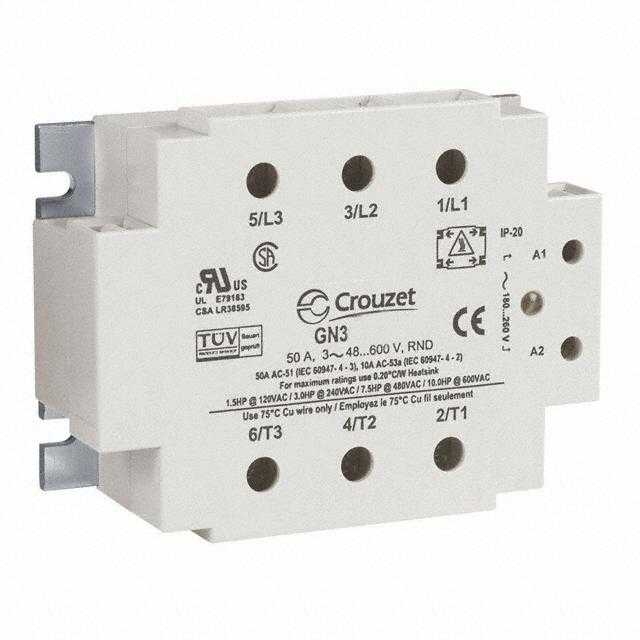

SENSATA TECHNOLOGIES 固态继电器 GN350DLZ

GN350DLZ概述


    产品简介


    GN3系列固态继电器是专为工业自动化和控制应用设计的产品,提供了电流等级分别为25安培和50安培的版本。它们适用于广泛的电压输入范围,包括直流4-32V、交流18-36V和180-260V。GN3系列固态继电器以其高性能和可靠性在各种应用中表现卓越,包括工业控制、电机控制、暖通空调系统以及照明控制系统等。

    技术参数


    | 参数 | 25A | 50A |
    |
    | 工作电压(47-400Hz)[Vrms] | 48-600 | 48-600 |
    | 瞬态过电压[Vpk, t=1 min.] | 1200 | 1200 |
    | 静态关断状态dv/dt[V/μsec, Ta=25°C] | 500 | 500 |
    | 最大负载电流[A rms] | 25 | 50 |
    | 最小负载电流[mA rms] | 100 | 100 |
    | 最大关断状态漏电流[mA rms] | 0.06 | 0.06 |
    | 1周期冲击电流(50Hz) | 275 | 710 |
    | 1周期冲击电流(60Hz) | 300 | 750 |
    | 1秒冲击电流(Apk, Ta=25°C) | 50/60 Hz | 85 | 150 |
    | 前向电压降(Vpk @ Imax, Ta=25°C) | 1.35 | 1.35 |
    | 输入到输出隔离[kV rms] | 4000 | 4000 |
    | 输入/输出对地隔离[kV rms] | 2500 | 2500 |

    产品特点和优势


    GN3系列固态继电器具有以下特点和优势:
    - 高电流承载能力:提供25安培和50安培两种版本,以满足不同负载需求。
    - 宽电压输入范围:适用范围广,适用于多种工业应用。
    - 内置瞬态保护:确保长期稳定运行,提高可靠性。
    - 安全特性:UL508认证,CE合规,满足严格的国际安全标准。
    - 触摸安全盖:IP20防护等级,保证操作安全。

    应用案例和使用建议


    应用案例:一个典型的案例是在电机控制系统的应用中,使用GN3系列固态继电器可以实现精确和可靠的电机控制,避免了传统继电器的机械磨损问题。例如,在一个工厂环境中,控制一条生产线上的多台电机,这些继电器可以用于切换高负载电机的工作状态,且在短时间内频繁开关不会影响其正常工作。
    使用建议:为了达到最佳性能,用户需要根据实际情况选择合适的散热装置,并确保按照制造商提供的安装指南进行安装。此外,建议定期检查连接处的紧固情况,以防止接触不良造成的故障。

    兼容性和支持


    GN3系列固态继电器具备良好的兼容性,可与市面上常见的PLC、工控机以及其他工业控制器配合使用。厂商提供全面的技术支持和售后服务,用户可以通过访问官方网站获取详细资料和技术支持。

    常见问题与解决方案


    1. 问题:安装时如何确保正确的接线?
    - 解决方案:参照产品手册中的接线图和说明文档,确保接线正确无误。务必遵循制造商的安装指南进行安装。
    2. 问题:如何检测负载电流是否超过最大额定值?
    - 解决方案:使用钳形表测量电流,如果发现负载电流接近或超出最大额定值,考虑增加散热措施或更换更高电流等级的产品。
    3. 问题:如何判断继电器是否正常工作?
    - 解决方案:检查LED指示灯的状态,确认电源输入和控制信号是否正确。如有异常,参考产品手册中的故障排除部分查找原因。

    总结和推荐


    总体而言,GN3系列固态继电器凭借其宽泛的电压输入范围、高性能和可靠性,成为众多工业自动化应用的理想选择。无论是在严苛的工业环境还是日常控制应用中,GN3系列均能展现出色的表现。因此,强烈推荐用户选用这款产品。

GN350DLZ参数

参数
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 50A
输出类型 AC,过零
负载电压 48V~600V
输入电压 4V~32V(DC)
安装方式 DIN导轨安装,螺纹安装
零件状态 在售

GN350DLZ厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

GN350DLZ数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES GN350DLZ GN350DLZ数据手册

GN350DLZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3219.8727
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3219.87
