HS201DR-HD6050

产品分类: 固态继电器
产品描述: AC,过零 48V~660V 35A 3V~32V(DC) DIN导轨安装,螺纹安装
供应商型号: N-HS201DR-HD6050
供应商: 云汉优选
标准整包数: 1

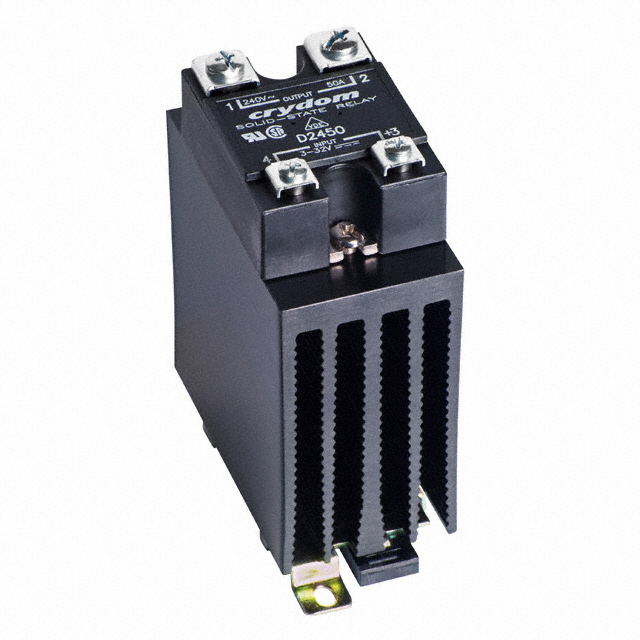

SENSATA TECHNOLOGIES 固态继电器 HS201DR-HD6050

HS201DR-HD6050概述

    HS201DR系列固态继电器技术手册

    产品简介


    HS201DR系列是来自Crydom公司的固态继电器(Solid State Relays, SSRs),主要应用于工业自动化和电力控制系统中。该系列产品具备高达35安培的交流输出能力,并支持单通道输出。此外,HS201DR系列提供交流或直流输入控制电压选项,并通过DIN导轨安装方便集成到各种系统中。其UL、CSA、VDE和CE认证使其成为市场上安全可靠的首选之一。

    技术参数


    - 额定电流:35安培AC输出
    - 输入电压范围:3-32 VDC(控制电压)
    - 最大交流电压:48-660 Vrms(频率为47-63Hz)
    - 最大瞬时过压:1200 Vpk
    - 最大关断状态漏电流:1.0 mArms
    - 最小关断状态dv/dt:500 V/μsec
    - 最大负载电流:35 Arms
    - 最大浪涌电流:625 Apk
    - 最大开通时间:1/2周期
    - 最大关断时间:1/2周期
    - 额定功率因数:≥0.5
    - 绝缘电阻:≥109 Ohm(500 V DC下)
    - 介质强度:4000 Vrms(输入/输出/基座,50/60Hz)
    - 工作温度范围:-40至80°C
    - 存储温度范围:-40至125°C

    产品特点和优势


    HS201DR系列固态继电器的优势包括:
    - 高性能输出:能够在40°C的环境中提供35安培的输出电流,适用于高电流应用。
    - 灵活的控制电压:支持3-32 VDC的输入控制电压,可以适应不同类型的控制系统。
    - 高可靠性认证:UL、CSA、VDE和CE认证确保了产品的可靠性和安全性。
    - 紧凑设计:采用DIN导轨安装,占用空间小,便于安装和维护。
    - 无环氧树脂设计:环氧树脂自由设计提高了产品的散热效率,延长了使用寿命。

    应用案例和使用建议


    - 工业自动化控制:HS201DR系列适合用于需要精确控制的工业自动化设备中,如电机控制和加热系统。
    - 电力控制系统:适用于电力分配和保护系统的开关控制。
    - 使用建议:
    - 在安装前务必切断所有电源,避免电击风险。
    - 在启动系统前,需验证所有连接并安装好盖板。
    - 需要遵循正确的安装和紧固扭矩值以防止设备损坏。


    兼容性和支持


    HS201DR系列固态继电器可与其他电子设备轻松集成,尤其适合DIN导轨安装的应用。Crydom公司提供了详尽的技术文档和支持服务,包括热降额信息和机械规格,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - Q1:在高负载情况下,如何确保继电器的稳定运行?
    - A1:使用HS201DR系列时,应确保其工作在推荐的负载范围内,并注意散热以保持稳定性。
    - Q2:如何安全地安装继电器?
    - A2:在安装前必须断开所有电源,并遵循手册中的安装指导,包括正确的紧固扭矩值。

    总结和推荐


    综上所述,HS201DR系列固态继电器凭借其卓越的性能和广泛的适用范围,在工业自动化和电力控制系统中具有明显的优势。强烈推荐给需要高可靠性和灵活性的工程和系统设计师。用户在使用过程中应严格遵守安全指南,以确保设备的安全运行。

HS201DR-HD6050参数

参数
负载电压 48V~660V
输入电压 3V~32V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 35A
输出类型 AC,过零
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 盒装,散装,托盘

HS201DR-HD6050厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HS201DR-HD6050数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HS201DR-HD6050 HS201DR-HD6050数据手册
