CMA2475

产品分类: 固态继电器
产品描述: AC,过零 24V~280V 75A 90V~140V(AC) 底座安装,螺纹安装
供应商型号: Q-CMA2475
供应商: 期货订购
标准整包数: 10

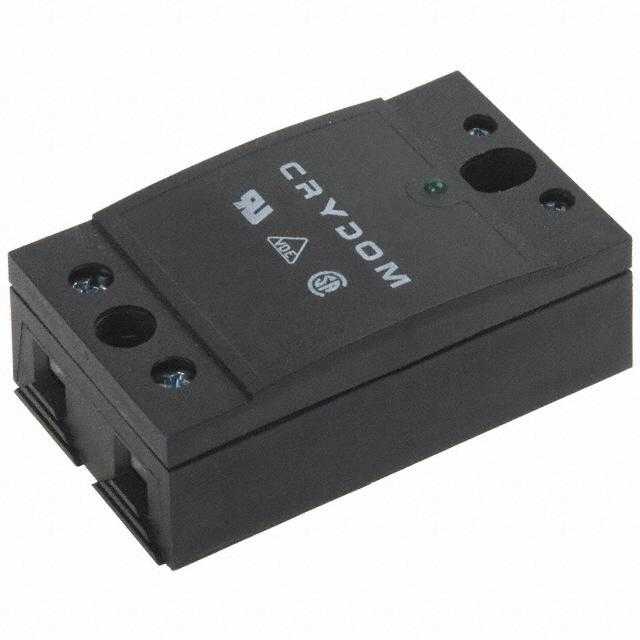

SENSATA TECHNOLOGIES 固态继电器 CMA2475

CMA2475概述


    产品简介


    CMD / CMA24系列面板安装型固态继电器是一种专为重工业负载设计的电子元器件。它具有SCR(硅控整流器)输出,能够承受从25A到125A的电流范围,并且能够在24至280VAC电压下运行。此外,这款继电器支持交流和直流控制方式,并配备有LED输入状态指示灯。根据不同的负载需求,可以选择零交叉导通(适用于电阻性负载)或随机导通(适用于感性负载)。IP20防护等级确保操作安全,而标准接线端子使安装更加方便。

    技术参数


    - 控制电压:3-32VDC(CMD系列)
    - 工作电压:24-280VAC
    - 最大瞬时过电压:600V峰值
    - 最大断态泄漏电流:10mA
    - 最小断态dv/dt:500V/μs
    - 最大负载电流:125A
    - 最小负载电流:0.025A
    - 最大冲击电流:1670/1750A(50/60Hz,1周期)
    - 最大导通电压降:1.6V峰值
    - 最小功率因数:0.5
    - 最高绝缘电阻:10^9欧姆
    - 最大电容:8pF
    - 工作温度范围:-40°C至80°C
    - 存储温度范围:-40°C至125°C

    产品特点和优势


    CMD/CMA24系列固态继电器以其广泛的适用性和高可靠性在众多工业领域中脱颖而出。其独特的零交叉导通技术适用于电阻性负载,而随机导通模式则适合感性负载,大大提高了其在不同应用场景中的适应性。此外,内置的LED输入状态指示灯使得故障排查变得更为简便。其优良的电气特性和宽泛的工作温度范围使其适用于各种严苛的工业环境,显著增强了产品的市场竞争力。

    应用案例和使用建议


    CMD/CMA24系列固态继电器广泛应用于电机控制、加热控制、照明控制等多个工业领域。以加热控制系统为例,由于这类系统通常需要精确的温度控制,固态继电器可以实现对温度的精准控制,并通过零交叉导通技术减少电流尖峰,从而降低对电网的冲击。对于使用固态继电器的用户,我们建议:
    - 严格按照制造商提供的安装指南进行安装,特别是接线和固定位置上的扭矩要求。
    - 保证良好的散热条件,尤其是在高负载电流情况下。
    - 定期检查连接线路和组件状态,确保安全运行。

    兼容性和支持


    CMD/CMA24系列固态继电器设计时充分考虑到了与现有系统的兼容性。它们可以通过多种输入电压(AC/DC)和控制信号轻松集成到现有的控制回路中。对于客户而言,Crydom公司提供了详尽的技术文档和支持服务,包括用户手册、安装指南和技术咨询服务等。

    常见问题与解决方案


    - 问题1:为什么在低负载电流下,继电器会频繁跳闸?
    - 解决方案:这可能是由于继电器检测到了异常的小负载电流引起的误动作。尝试更换一个具有更小最小负载电流阈值的型号。

    - 问题2:在高湿度环境中使用时,继电器的性能为何会出现下降?
    - 解决方案:应确保继电器周围环境保持干燥,并遵循建议的安装和使用指导。如果需要在潮湿环境下使用,可以考虑增加额外的防潮措施。

    总结和推荐


    综上所述,CMD/CMA24系列固态继电器凭借其强大的电气特性和广泛应用的灵活性,在工业自动化控制领域表现出色。无论是在电机控制还是加热控制等场景中,都能提供稳定可靠的表现。我们强烈推荐此产品给那些寻求高性能、高可靠性控制解决方案的工程师和设计师。只要合理选择型号并正确安装,CMD/CMA24系列固态继电器将成为您的理想选择。

CMA2475参数

参数
负载电压 24V~280V
输入电压 90V~140V(AC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 75A
输出类型 AC,过零
安装方式 底座安装,螺纹安装
零件状态 新设计不推荐

CMA2475厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

CMA2475数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES CMA2475 CMA2475数据手册

CMA2475封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 403.0125 ¥ 3304.7025
库存: 1000
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 33047.02
