UPD2415D

产品分类: 固态继电器
产品描述: Sensata / Crydom 固态继电器, PCB安装, 最大负载电流15 A rms, 最大负载电压280V有效值
供应商型号: CC2316-ND
供应商: Digi-Key
标准整包数: 1

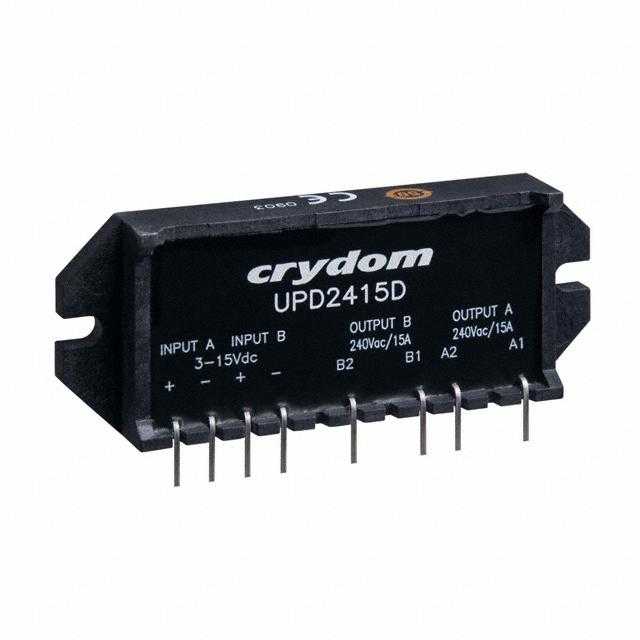

SENSATA TECHNOLOGIES 固态继电器 UPD2415D

UPD2415D概述

    UPD24D系列固态继电器技术手册

    产品简介


    UPD24D系列是Crydom公司生产的一款单列直插式固态继电器(SIP SSR)。它在一个封装内集成了两个独立控制输入的继电器,能够处理高达280VAC/15A的工业负载。该系列产品广泛应用于工业自动化、电机控制、加热系统和照明控制等领域。

    技术参数


    | 参数类别 | 规格 |

    | 输入电压范围 | 3-15 VDC |
    | 工作电压 | 24-280 Vrms (47-440Hz) |
    | 最大负载电流 | 15 Arms |
    | 输出模式 | 零交叉或随机触发 |
    | 绝缘强度 | 2500 Vrms |
    | 绝缘电阻 | ≥1.44兆欧 (500 VDC) |
    | 最大泄漏电流 | 0.1 mArms |
    | 热阻抗 | 1.2°C/W |
    | 二极管正向压降 | ≤1.2V |
    | 最大过载电流 | 150 Arms |
    | 线圈保持电流 | 36 mAdc |
    | 输入阻抗 | 300Ω |

    产品特点和优势


    1. 双重通道:UPD24D系列在一个封装内集成两个独立控制输入的继电器,提高了系统的灵活性和可靠性。
    2. 低功耗:采用SCR输出设计,有效降低功耗,适用于高功率应用。
    3. 宽工作电压范围:支持24-280VAC的工作电压,使其适应广泛的工业应用场景。
    4. 零交叉和随机触发模式:针对不同负载类型的适用性提供了多种选择。
    5. 坚固耐用:能够承受2500 Vrms的绝缘强度,确保安全可靠。

    应用案例和使用建议


    UPD24D系列被广泛应用于电机控制、加热系统和照明控制等领域。例如,在一个典型的工业控制系统中,可以利用UPD24D系列实现电机的分段控制和温度的精确调节。
    使用建议:
    1. 安装注意事项:确保所有连接完成后才可开启电源,以避免任何潜在的安全风险。
    2. 散热考虑:由于工作时会产生一定的热量,建议为继电器配备适当的散热装置。
    3. 环境防护:在潮湿或多尘环境中使用时,应采取适当的防护措施。

    兼容性和支持


    UPD24D系列可以通过其自带的PCB焊盘或快速连接终端(选配)进行安装。此外,Crydom公司提供详尽的技术文档和专业的技术支持服务,确保用户在安装和使用过程中获得全方位的帮助。

    常见问题与解决方案


    1. 问:如何确认继电器已正确接通?
    - 答:通过检查是否有输入信号来确定继电器是否接通。若未接通,检查输入电压是否在指定范围内。
    2. 问:继电器在运行过程中发热严重怎么办?
    - 答:检查继电器的散热条件,确保有足够的散热空间。必要时,可以考虑加装外部散热器。
    3. 问:继电器启动时反应迟缓如何处理?
    - 答:检查输入电压和电流是否满足规定要求,同时确保输入信号的稳定性。

    总结和推荐


    UPD24D系列固态继电器以其双重通道设计、宽工作电压范围及多种输出模式,成为工业应用中的理想选择。其可靠的性能、强大的兼容性和完善的售后服务使得它在市场上具有很强的竞争力。建议在需要高可靠性的工业控制应用中优先考虑使用UPD24D系列。
    推荐指数:★★★★☆(四星)

UPD2415D参数

参数
控制电压 3V~15V(DC)
开关功能 -
最大导通电阻 -
负载电流额定值 15A
输出类型 AC,过零
负载电压 280V(Rms)
输入电压 3V~15V(DC)
长*宽*高 78.3844mm(长度)*28.575mm(高度)
通用封装 SIP-6
安装方式 通孔安装
零件状态 在售
包装方式 散装

UPD2415D厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

UPD2415D数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES UPD2415D UPD2415D数据手册

UPD2415D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 94.4632 ¥ 861.1502
10+ $ 89.9704 ¥ 820.1927
100+ $ 83.3561 ¥ 759.8951
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 861.15
