HA4850E

产品分类: 固态继电器
产品描述: AC,过零 48V~530V 50A 18V~36V(AC) 底座安装,螺纹安装
供应商型号: CC2344-ND
供应商: Digi-Key
标准整包数: 1

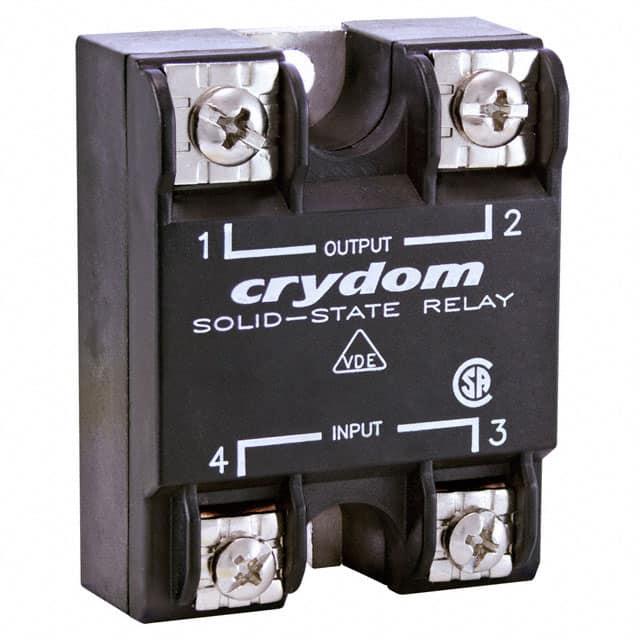

SENSATA TECHNOLOGIES 固态继电器 HA4850E

HA4850E概述

    HA and HD Series Solid State Relays: Comprehensive Guide

    1. 产品简介


    Sensata Technologies推出的HA和HD系列面板安装型固态继电器(Solid State Relay, SSR)旨在为重工业负荷提供可靠的开关控制。它们适用于广泛的应用场景,如工厂自动化、电力分配系统、通信设备及更多领域。这些继电器通过半导体技术实现无机械磨损的高可靠性开关操作。

    2. 技术参数


    - 电流范围: 从12A到125A,额定电压范围为48-530VAC。
    - 输出特性: 使用可控硅(SCR)作为输出器件,支持零电压或瞬时导通模式。
    - 认证: 通过UL/CSA/TUV认证,符合EN60950-1标准。
    - 工作环境: 操作温度范围-40°C至80°C,存储温度范围-40°C至125°C。
    - 其他参数: 包括最大瞬态过电压、最大断态泄漏电流、最小关断dv/dt、最大负载电流、最大冲击电流、最小功率因数等。
    具体的技术参数如下表所示:
    | 额定电流 (A) | 操作电压 (Vrms) | 最大瞬态过电压 (Vpk) | 最大断态泄漏电流 (mArms) | 最小关断dv/dt (V/µsec) | 最大负载电流 (Arms) | 最小负载电流 (mArms) | 最大1周期冲击电流 (Apk) | 最大导通电压降 (Vrms) | 热阻 (°C/W) | 最大1/2周期I²t (A² sec) | 最小功率因数 |
    |
    | 12 | 48-530 | 1200 | 1 | 500 | 12 | 150 | 134/140 | 1.15 | 66/60 | 0.5 | 1.03 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... | ... |

    3. 产品特点和优势


    - 零电压或瞬时导通: 支持零电压或瞬时导通模式,使继电器更加灵活。
    - 改进的SEMS螺钉和垫圈: 提升了长期可靠性和耐用性。
    - 抗旋转障碍物的设计: 增强了安全性,防止误操作。
    - 直接铜基板: 提高散热效率,增加使用寿命。
    - 环氧树脂自由设计: 减少热应力,提高可靠性。
    - 多种控制电压选项: 包括AC和DC控制,适应不同应用场景。

    4. 应用案例和使用建议


    - 应用案例: 适用于需要高速响应和高可靠性的工业控制系统,例如工厂自动化设备、能源管理系统等。
    - 使用建议:
    - 热管理: 在高负载条件下确保适当的散热,可以使用热沉来降低温度。
    - 电源连接: 推荐使用指定的电缆和终端,以确保安全可靠的连接。
    - 负载配置: 负载可连接到SSR的任一输出端子,但需注意正确的接线方式以避免短路。

    5. 兼容性和支持


    - 兼容性: 该系列继电器与大多数常见的工业控制系统兼容,适配广泛的负载需求。
    - 支持: Sensata提供全面的技术支持,包括在线文档、视频教程和技术咨询。

    6. 常见问题与解决方案


    - 问题: 瞬时导通版本是否适合容性负载?
    - 解决方案: 不建议使用瞬时导通版本处理容性负载,零电压导通更适合这类负载。
    - 问题: 继电器的输入电流随输入电压的变化如何?
    - 解决方案: 标准调节DC输入的输入电流范围在5mA到12mA之间。

    7. 总结和推荐


    综上所述,Sensata的HA和HD系列固态继电器凭借其优异的性能、丰富的功能和强大的兼容性,在工业应用中表现出色。推荐使用,特别是对于要求高可靠性和长寿命的工业自动化项目。如果您需要进一步的支持或帮助,请联系Sensata的技术支持团队。

HA4850E参数

参数
输出类型 AC,过零
负载电压 48V~530V
输入电压 18V~36V(AC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 50A
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

HA4850E厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

HA4850E数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES HA4850E HA4850E数据手册
