EL240A20-12

产品分类: 固态继电器
产品描述: AC,过零 24V~280V 20A 10V~14V(DC) 底座安装
供应商型号: 558-EL240A20-12
供应商: Mouser
标准整包数: 1

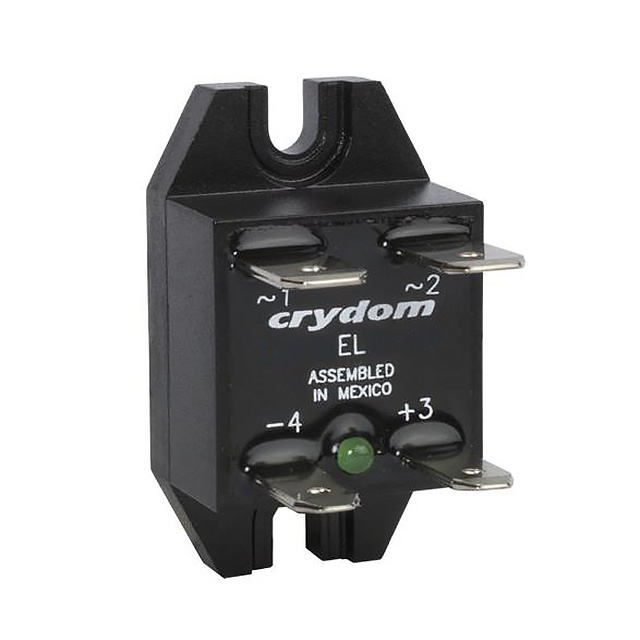

SENSATA TECHNOLOGIES 固态继电器 EL240A20-12

EL240A20-12概述

    EL系列固态继电器(AC输出面板安装型)

    产品简介


    EL系列是一款高性能的交流输出面板安装式固态继电器(SSR),提供多种额定电流(5A, 10A, 20A 和 30A)及宽泛的工作电压范围(24-280 VAC)。其主要功能是利用直流信号控制交流负载的通断,特别适用于工业控制和自动化系统。EL系列广泛应用于家电、工业自动化、照明控制等领域。

    技术参数


    以下是EL系列的技术参数:
    | 规格 | 参数 | 值 |
    |
    | 输出规格 | 工作电压 (47-63Hz) | 24-280 Vrms |
    最小负载电流 | 150 mArms |
    最大负载电流 | 600 A DC |
    最大浪涌电流 (50/60Hz, 1周期) | 145/150 Apk |
    | 输入规格 | 控制电压范围 | 4-8 VDC, 10-14 VDC, 21-27 VDC |
    最小导通电压 | 4 VDC, 10 VDC, 21 VDC |
    必须关断电压 | 1 VDC |
    最大输入电流 | 21 mA (1/2周期) |
    最小输入电流 | 6 mA (1/2周期) |
    | 其他规格 | 最大瞬时导通时间 | 0.02 ms |
    最大瞬时关断时间
    暂态过电压 | 1.3 Vpk |
    最大熔断I²t (50/60Hz, 1/2周期) | 5 A² sec |
    最小关断状态dv/dt | 0.1 V/μsec |
    最大关断状态泄漏电流 | 0.1 mArms |
    结至壳体热阻 | 1.3°C/W |
    最大通态压降 | 3.0 Volts |
    最小功率因数 | 0.7 |

    产品特点和优势


    - 高可靠性:通过UL、TUV、CE认证,并符合RoHS标准,确保安全和环保。
    - 灵活的控制电压选项:支持4-8 VDC、10-14 VDC和21-27 VDC的控制电压。
    - 零电压或瞬时导通输出:可根据应用需求选择合适的导通模式。
    - LED指示灯:提供清晰的输入状态指示。
    - 内置热垫:方便散热,提高散热效率。
    - 过载保护:内置过载保护功能,提高系统的稳定性。

    应用案例和使用建议


    EL系列广泛应用于各种场合,如工业控制系统、家电控制和照明控制。以下是一些使用建议:
    - 工业控制系统:由于其宽泛的工作电压范围和高电流承载能力,非常适合用于控制大型电机和其他高负荷设备。
    - 家电控制:可以用于空调、冰箱等家用电器的开关控制。
    - 照明控制:可用于智能照明系统,实现远程控制和定时控制。
    使用建议:
    - 在安装前确保负载电流不超过最大额定值。
    - 使用适当的散热措施,例如安装到合适尺寸的散热片上。
    - 定期检查输入输出电压,确保其在规定范围内。

    兼容性和支持


    EL系列与其他标准直流控制信号兼容,适用于各种控制电路。厂商提供了详尽的技术支持和售后服务,用户可以通过官方网站获取更多信息和支持。

    常见问题与解决方案


    - Q1:如何确保安全安装?
    - A1:在安装和调试过程中务必切断所有电源,并验证所有连接无误后再启动设备。
    - Q2:如何避免输入输出过电压?
    - A2:安装瞬态保护装置,并按照制造商的指南正确使用。
    - Q3:如何处理设备过热问题?
    - A3:选择适当的散热措施,确保良好的空气流通和散热效果。

    总结和推荐


    EL系列固态继电器凭借其卓越的性能、广泛的适用性和可靠的安全特性,成为许多应用场合的理想选择。它不仅具备高可靠性,还具有灵活的控制电压选项和出色的温度管理能力。强烈推荐在需要高精度和稳定性的工业控制环境中使用EL系列。无论是工业自动化、家电控制还是照明系统,EL系列都能提供可靠的解决方案。

EL240A20-12参数

参数
最大导通电阻 -
负载电流额定值 20A
输出类型 AC,过零
负载电压 24V~280V
输入电压 10V~14V(DC)
控制电压 -
开关功能 -
安装方式 底座安装
零件状态 在售
包装方式 散装

EL240A20-12厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

EL240A20-12数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES EL240A20-12 EL240A20-12数据手册

EL240A20-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 39.479 ¥ 333.5976
60+ $ 37.674 ¥ 318.3453
库存: 36
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 333.59
