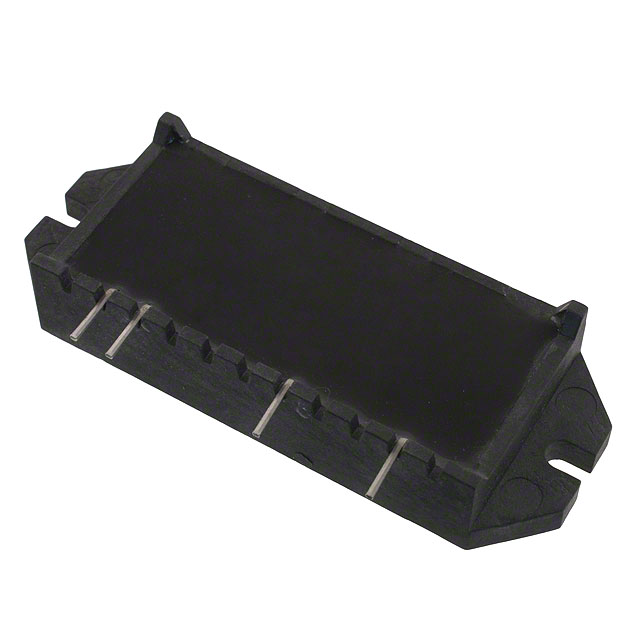

UPD2415-10

产品分类: 固态继电器
产品描述: AC 24V~280V 15A 3V~32V(DC) SIP-6 通孔安装
供应商型号: CC1711-ND
供应商: Digi-Key
标准整包数: 1
SENSATA TECHNOLOGIES 固态继电器 UPD2415-10

UPD2415-10概述

    # UPD24 系列固态继电器技术手册

    产品简介


    UPD24系列固态继电器是一种单通道的表面贴装(PCB)型固态继电器(SSR),广泛应用于工业控制领域。该系列产品提供15A和25A两种电流等级,适用于额定电压范围为24至280VAC的负载。其设计旨在满足重工业负荷的高可靠性需求,采用零电压触发(适用于电阻性负载)或随机触发(适用于感性负载)模式,以实现精确的开关控制。凭借其卓越的低漏电流特性及高抗干扰能力,UPD24系列成为自动化设备、电机控制和照明系统等领域的理想选择。

    技术参数


    输入端参数
    - 控制电压范围:3-32 VDC
    - 典型输入电流:10 mA @ 12 VDC
    - 最大关断时间:20 ms
    - 最小关断电压:1.0 VDC
    - 最大导通时间:1/2周期
    输出端参数
    - 工作电压范围:24-280 VAC (47-440 Hz)
    - 最大负载电流:25 Arms
    - 瞬态过压:600 Vpk
    - 最大单周期冲击电流:239/250 Arms (50/60 Hz)
    - 最大导通电压降:1.4 Vpk
    - 热阻(结到外壳):0.7 °C/W
    - 最大熔断电流:285/259 A²·s
    工作环境
    - 工作温度范围:-40°C 至 80°C
    - 存储温度范围:-40°C 至 125°C
    - 绝缘强度:2500 Vrms
    - 最小绝缘电阻:10⁹Ω

    产品特点和优势


    UPD24系列固态继电器以其紧凑的设计和高可靠性著称。其显著特点包括:
    1. 快速切换:零电压或随机触发模式适应不同类型的负载。
    2. 高绝缘耐压:2500 Vrms确保安全隔离。
    3. 低泄漏电流:无缓冲电路设计降低了电磁干扰。
    4. 宽温适应性:可在极端温度条件下稳定运行。
    5. 快速响应时间:关断时间仅需20毫秒。
    这些特点使得UPD24系列在需要高频、高效切换的工业应用场景中脱颖而出,具备明显的市场竞争力。

    应用案例和使用建议


    应用案例
    1. 工业电机控制:利用其大功率输出和随机触发模式,适用于高感性负载控制。
    2. 照明系统:通过零电压触发模式控制电阻性负载,减少开关噪声。
    3. 自动化生产线:结合其高绝缘强度和宽温度适应性,满足恶劣环境下的可靠运行需求。
    使用建议
    1. 合理布线:在接线时确保输入和输出隔离,避免信号干扰。
    2. 散热管理:在高负载情况下,考虑增加散热片或外置风扇,防止过热。
    3. 输入保护:安装必要的滤波电路以减少输入信号的噪声影响。

    兼容性和支持


    UPD24系列固态继电器兼容大多数通用控制器和电源系统。Crydom公司提供了全面的技术支持服务,包括在线文档、技术咨询和现场技术支持,帮助用户快速部署和优化解决方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 继电器无法正常触发 | 检查输入电压是否符合要求 |
    | 温度过高 | 安装散热片或调整散热方案 |
    | 导通电压降过大 | 检查连接线径是否过小或导通时间设置不当 |

    总结和推荐


    UPD24系列固态继电器是一款高性能的工业级固态继电器,以其紧凑的PCB封装、快速响应能力和宽泛的工作环境赢得了市场的高度认可。无论是在工业自动化、照明控制还是电机驱动等领域,UPD24系列都展现出强大的适应性和可靠性。因此,对于需要高性能、高可靠性的应用场景,我们强烈推荐选用UPD24系列固态继电器。

UPD2415-10参数

参数
输入电压 3V~32V(DC)
控制电压 -
开关功能 -
最大导通电阻 -
负载电流额定值 15A
输出类型 AC
负载电压 24V~280V
通用封装 SIP-6
安装方式 通孔安装
零件状态 在售
包装方式 散装

UPD2415-10厂商介绍

Sensata Technologies是一家全球领先的工业技术公司,专注于开发、制造和销售高性能传感器和控制器。公司的产品广泛应用于汽车、**、工业和商业市场,包括温度、压力、位置和速度传感器等。

Sensata Technologies的产品主要分为以下几类:
1. 温度传感器:用于监测和控制温度,应用于汽车、**和工业领域。
2. 压力传感器:用于监测和控制压力,应用于汽车、**和工业领域。
3. 位置传感器:用于监测和控制位置,应用于汽车和工业领域。
4. 速度传感器:用于监测和控制速度,应用于汽车和工业领域。

Sensata Technologies的优势在于:
1. 技术创新:公司不断研发新技术,以满足不断变化的市场需求。
2. 产品质量:公司注重产品质量,以确保产品的可靠性和耐用性。
3. 客户服务:公司提供卓越的客户服务,以满足客户的个性化需求。
4. 全球布局:公司在全球范围内设有研发中心和生产基地,以更好地服务全球客户。

UPD2415-10数据手册

厂牌 PDF简要描述 下载
SENSATA TECHNOLOGIES 固态继电器 SENSATA TECHNOLOGIES UPD2415-10 UPD2415-10数据手册

UPD2415-10封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 60.424 ¥ 505.6734
10+ $ 57.5432 ¥ 481.5647
100+ $ 53.3106 ¥ 446.1432
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 505.67
